Hersteller | PAMA |
Typ | SPEEDRAM 4000 |
Baujahr | 2014 |
Steuerung | Siemens 840 D |
x-Weg | 18735 mm |
y-Weg | 6495 mm |
Gesamtleistungsbedarf | kW |
Vorschubbereich | B-Achse 0,005 bis 1,5 Um/min |
Gewicht | 60 kg |
Drehzahl | Automatisch (Kenndrehzahl)5-1800 U/min |
Steuerung | CNC |
Maschinengewicht | t |
Leistung | des Fräsantriebes |
Aufspannfläche | 5000 x 4500 mm |
Werkzeugmagazin | 100 Plätzen und Balluff |
Spindeldurchmesser | 200 mm |
Raumbedarf ca. | m |
T-Nuten | 36H7 Abstand 250 mm |
Plattenfeld | Aufspannfläche 12000 x 5000 mm |
Verfahrweg ca. | des Tisch in V = 2995 mm |
Lieferzeit | kurzfristig |
Bohrspindel | Ø 200 mm |
Preis |
Auf Anfrage |

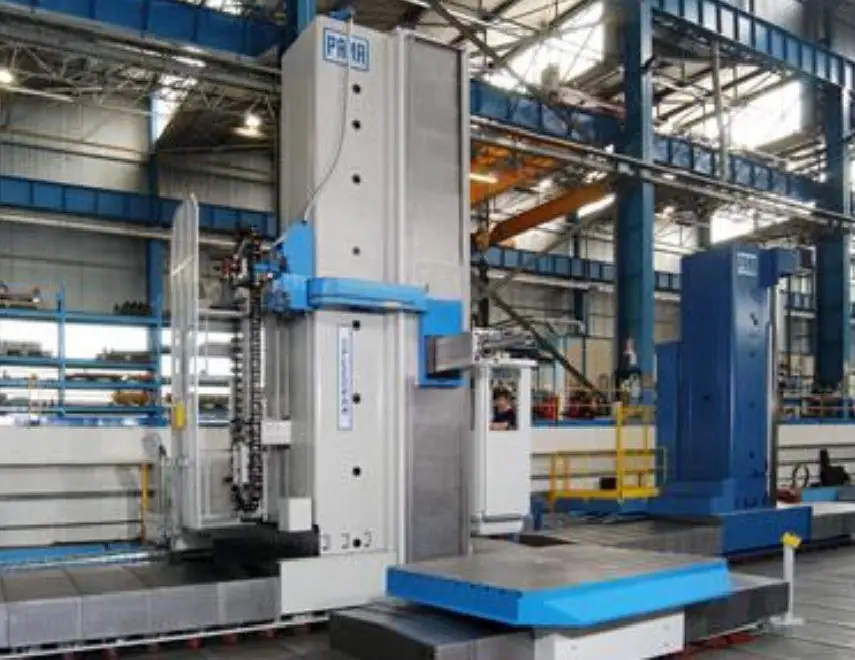

Maschinenart: Plattenbohrwerk - Traghülse
Traghülsen (RAM) Querschnitt 580 x 520 mm
100 kW 100% ED (S1)
126 kW 60% ED (S6)
16398 Nm(S1) 20660 NM (S6)
Ausstattung:
CNC Bahnsteuerung Siemens 840 D
CNC Drehtisch Modell TH100 100to aus EN-GJS-600-3
Störkreis 6050 mm
Indexierung mechanisch 4 x 90 Grad, 360 Grad Genauigkeit von
+- 2 -> 5 Winkelsekunden / +- 0,00056 - 0,00140 Grad
Max. Belastung 60000 kg/ m2
Aufnahmen mit Plananlage 196 über Pickupmagazin? (8 Stück)
Max. Ø 350 Länge 250mm
Werkzeugabmessungen
Ø 195 max. ohne Freiplatz
Ø 600 max. mit Freiplatz
Werkzeuglänge 1000 mm
Werkzeugkühlung
Außen 4 bar, 50 ltr.
Innen 45 bar, 15 ltr.
Extern SPIKA 10 bar 150 ltr.
Funk-Werkstückmesstaster Renishaw RMP60
Winkelköpfe
L140 (1) = TS 50
L140 (2) = TTL 2 25 360
L140 (3) = TS 20 1500 360 S324
L140 (5) = SBR 200/630
L140 (6) = Schutzplatte
