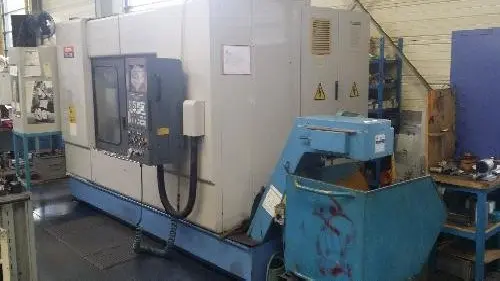

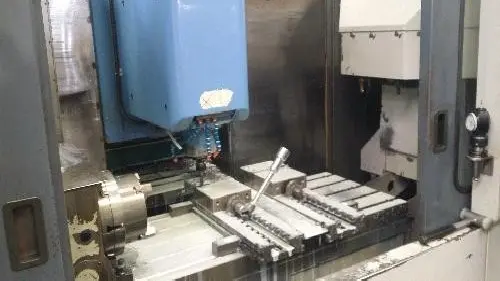

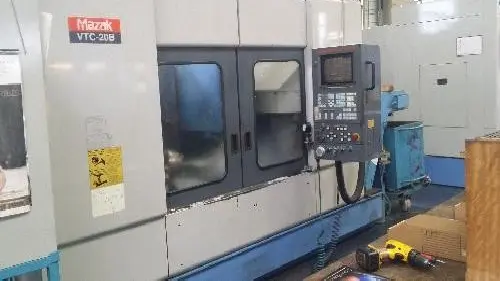

Bearbeitungszentrum - Vertikal MAZAK VTC 20 B, B.j. 1996

Maschinenart: Bearbeitungszentrum - Vertikal
Steuerung Mazatrol M PLUS
1X 24 FACH WERKZEUGWECHSLER
SPAERNEFOEDERER
Mit CNC-Steuerung Mazatrol MPLUS , 24-fach Werkzeugwechsler,
With CNC control Mazatrol M PLUS , ATC for 24 tools
Technische Daten / technical details:
Verfahrweg X / X-Travel 1120 mm
Verfahrweg Y / Y-Travel 510 mm
Verfahrweg Z / Z-Travel 510 mm
Tischgröße / table size 1460x510 mm
max. Tischbelastung / max. workpiece weight 800 kg
Werkzeugschaft / spindle taper SK40
Drehzahlbereich stufenlos / spindle speed stepless 40-10000 UpMpm
Anzahl der Werkzeugplätze / tool places in ATC 24
max. Werkzeug-Ø / max. tool Ø 80 mm
dito bei freien Nebenplätzen / max. tool Ø with free places besides 110 mm
max. Werkzeuglänge / max. tool length 350 mm
max. Werkzeuggewicht / max. tool weight 8 kg
Vorschubbereich xy / feed range xy 1-8000 mm/min.
Vorschubbereich z / feed range z 1-8000 Mm/min.
Eilgang X/Y / rapid feed X/Y 30 m/min.
Antriebsleistung / drive capacity 15 kW
Gewicht der Maschine ca. / weight 6500 kg
