| Hersteller | MAZAK |
| Typ | HQR-200 MSY |
| Baujahr | 12-2016 / Inbetriebnahme 2017 |

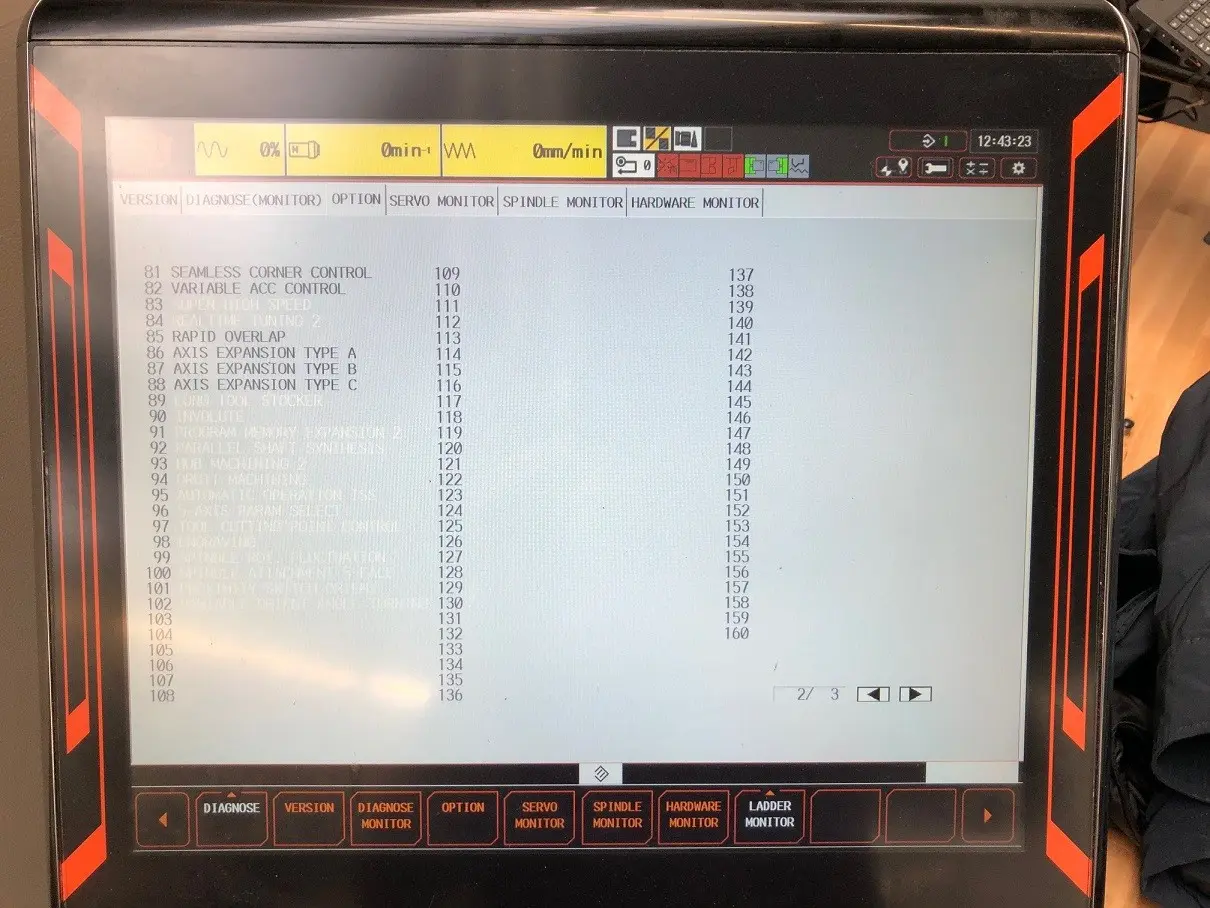

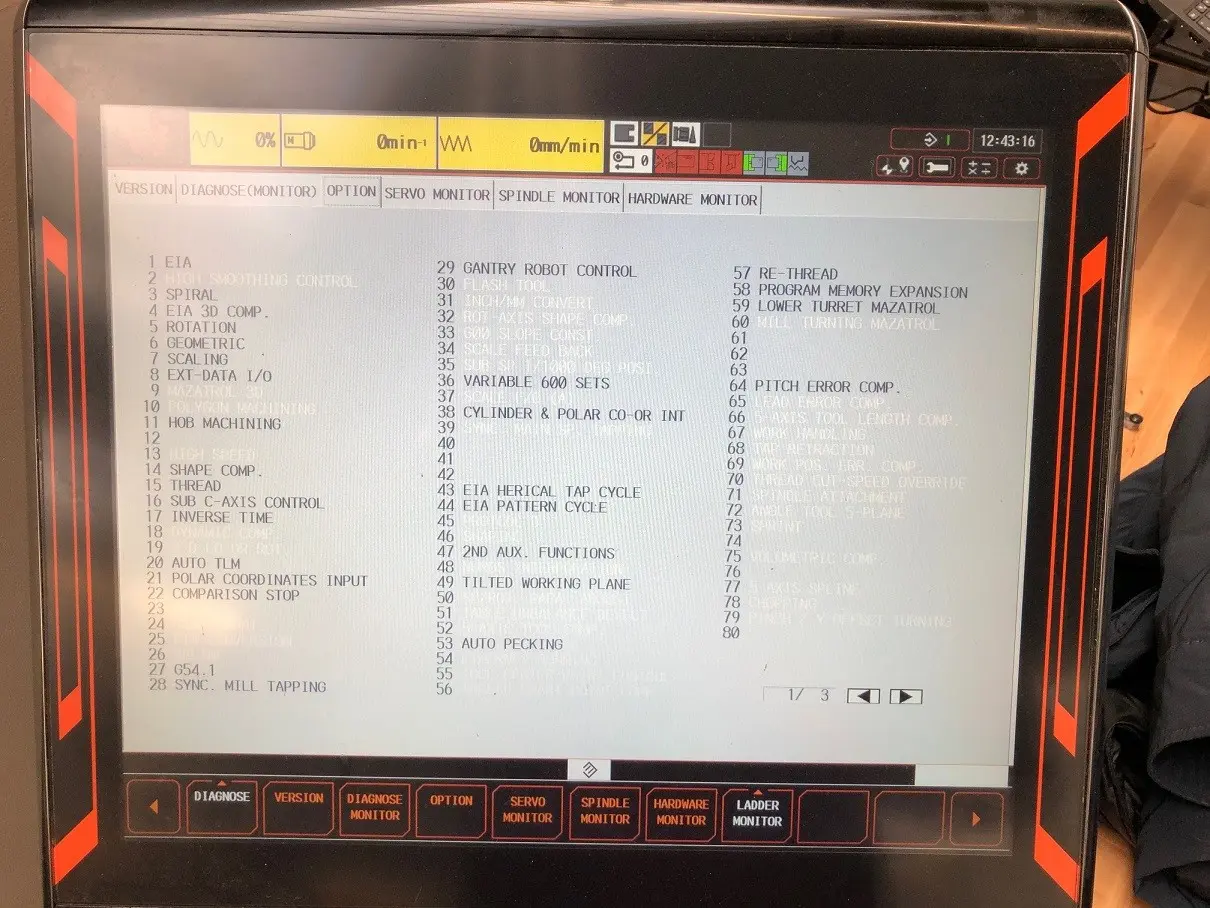

| Steuerung | Smooth G |
| Drehzahlbereich | angetriebene Werkzeuge 6.000 U/min |
| Späneförderer |  |
| Kühlmittelanlage | ARO Beutelfilteranlage Typ EBF-102 |
| Hauptspindel | max. Drehzahl 5.000 U/min |
| Gegenspindel | max. Drehzahl 5.000 U/min |
| max. Drehdurchmesser | (unterer Revolver) 210 mm |

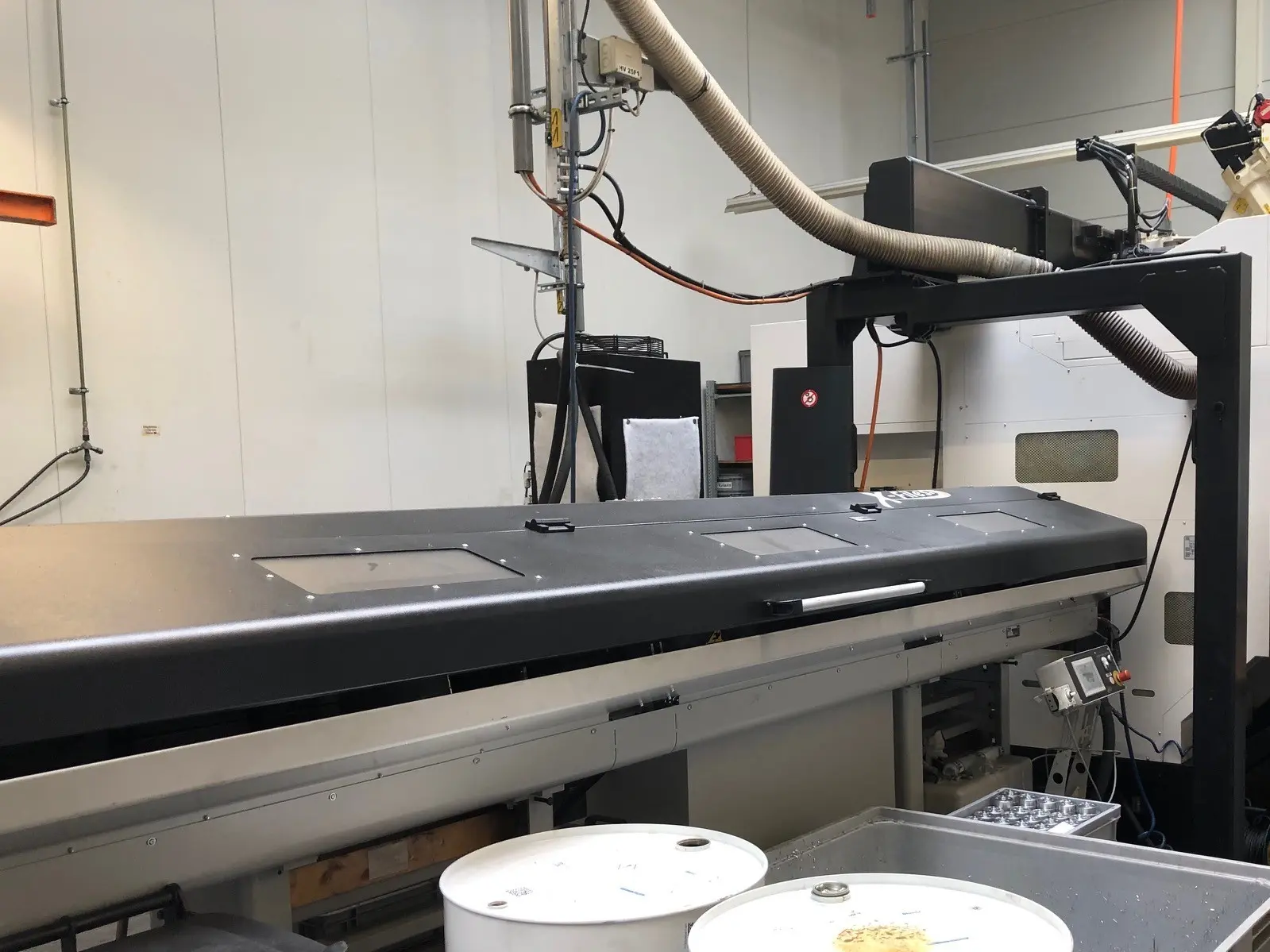

| Stangenlader | Top Automazioni XFiles-S365 |
| Preis | auf Anfrage. Lieferung in Dezember 2022. |
CNC-Drehzentrum
Verfahrwege:
X1/X2-Achse: 207 /141 mm
Y1/Y2-Achse: 100/70 mm
Z1/Z2-Achse: 760/815 mm
Max. Schwingdurchmesser (oberer Revolver) 370 mm
Max. Schwingdurchmesser (unterer Revolver) 320 mm

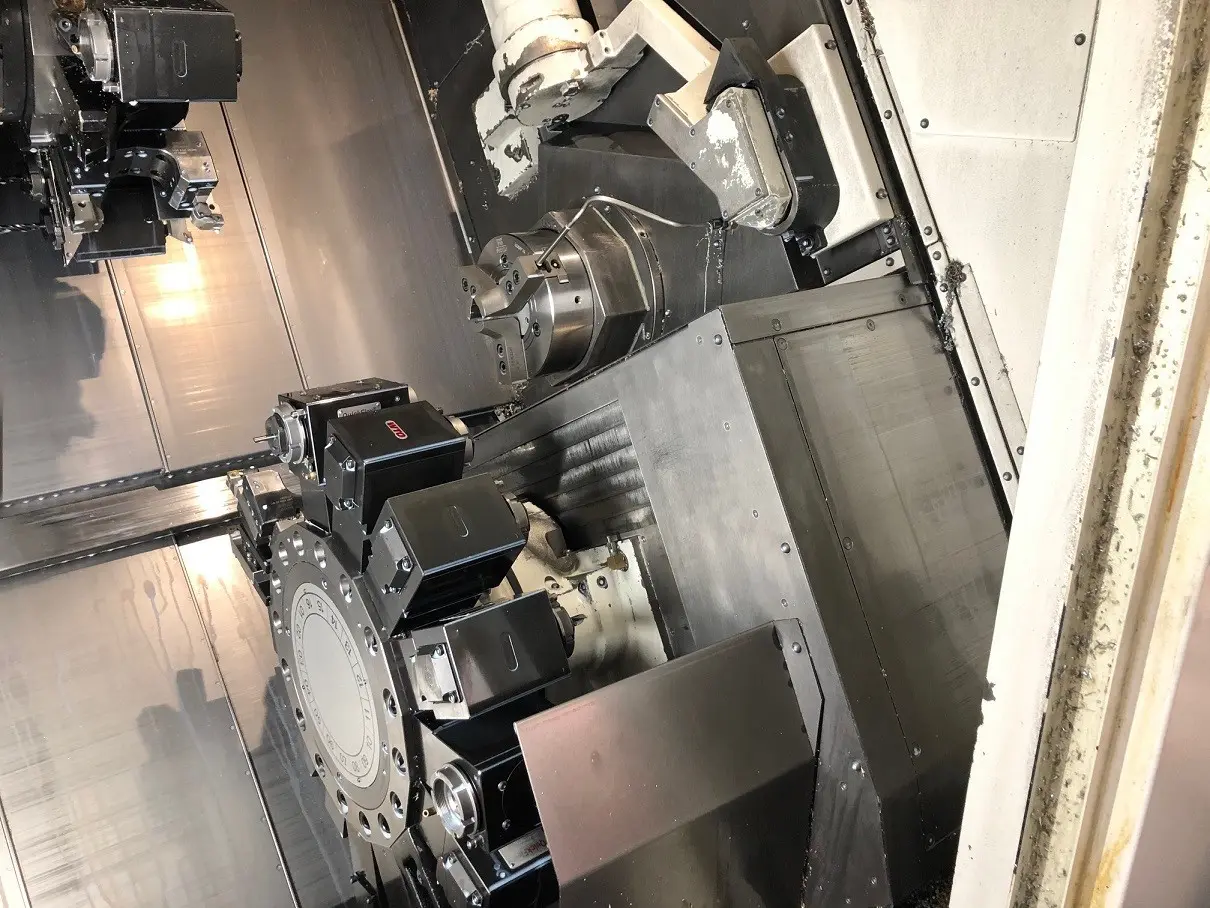

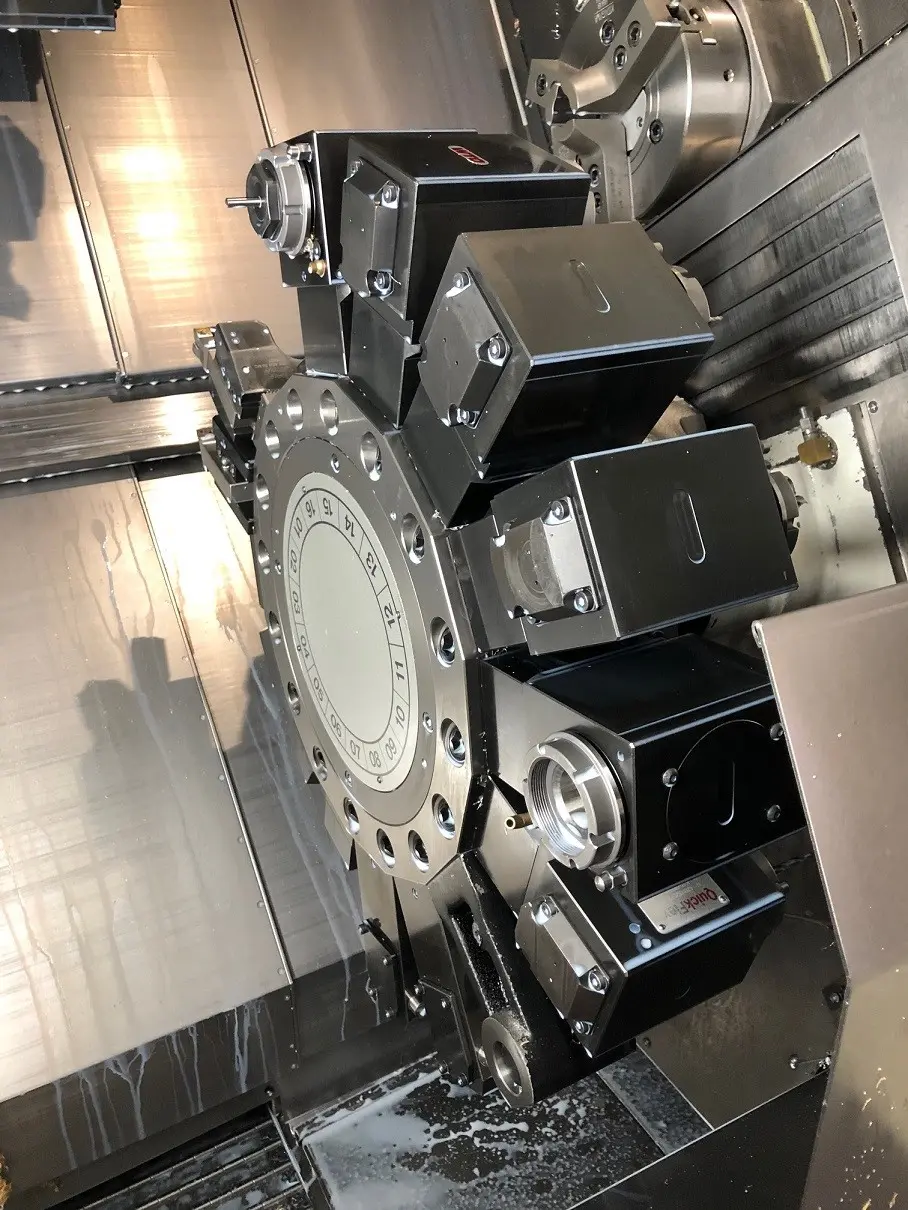

2 Stck. 16-fach Revolver mit 16 angetriebenen Werkzeugstationen
Luftblaseinrichtung am Revolver
Luftblaseinrichtung für Werkstückübergabe
Fehlstrom-Schutzschalter
Überlastüberwachung
Signallampe
Automatisches Öffnen/Schliessen der Vordertür
Stangenladerterminierungsfunktion
Vorbereitung Stangenvorschub
– Schnittstelle
– Automatisches Öffnen/Schliessen der Spannfutterbacken
– Rückmeldung des Futterzustands
– Kontrolle der elektrischen Verdrahtung zwischen Maschine und Stangenvorschubeinrichtung
– Max. Stangenlänge 3.200 mm, max. Durchmesser Ø10-65 mm
Werkstückhandhabung

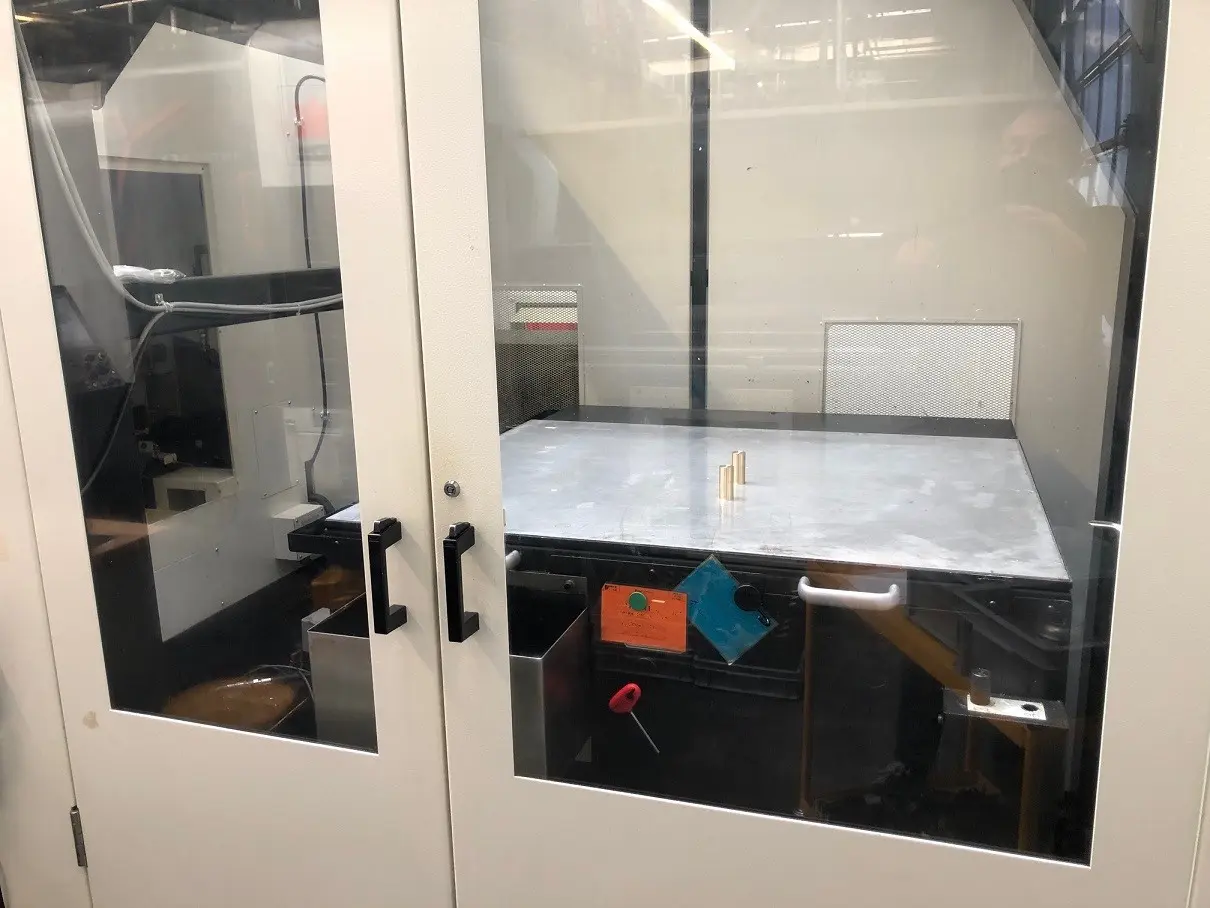

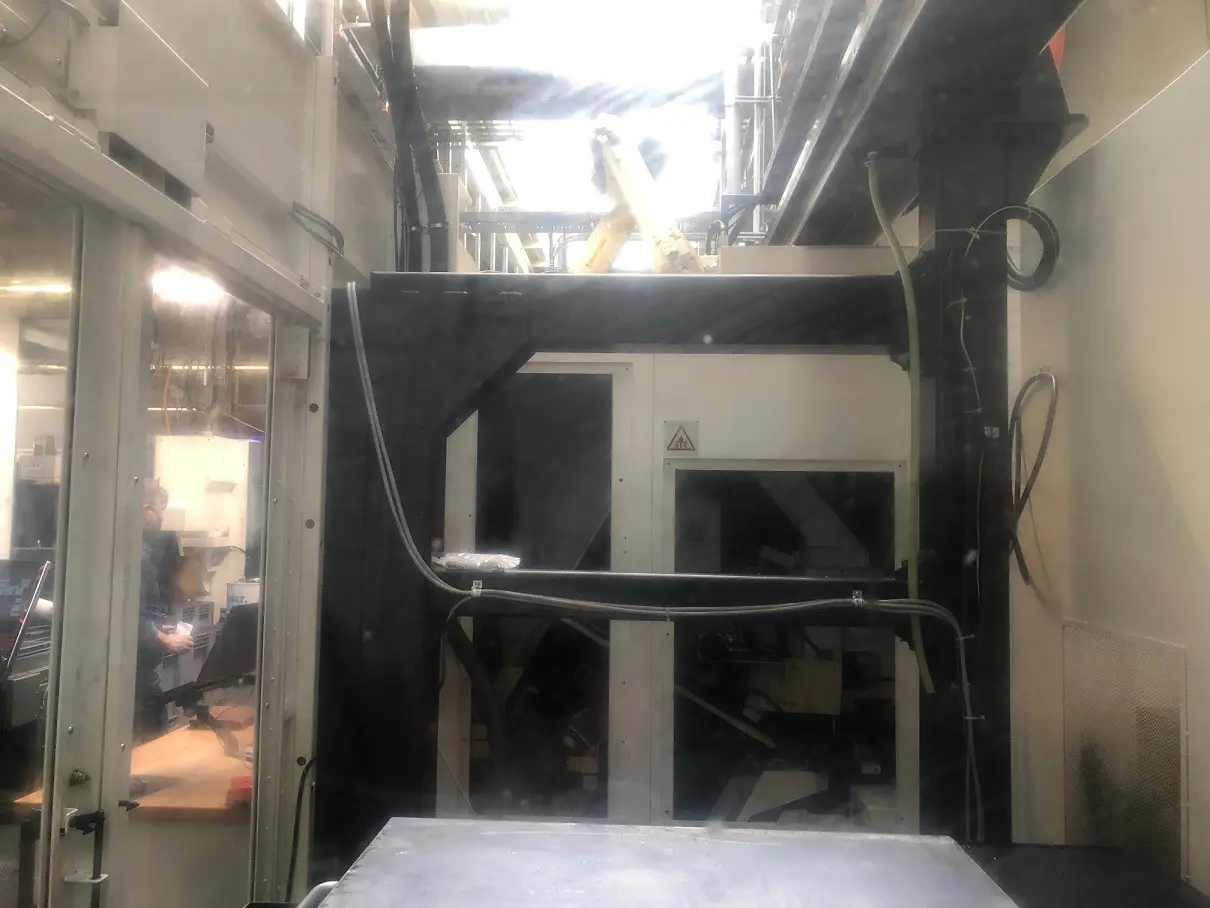

Beladesystem RL100 (Sonderausführung rechte Seite)
Sonderprogrammablauf

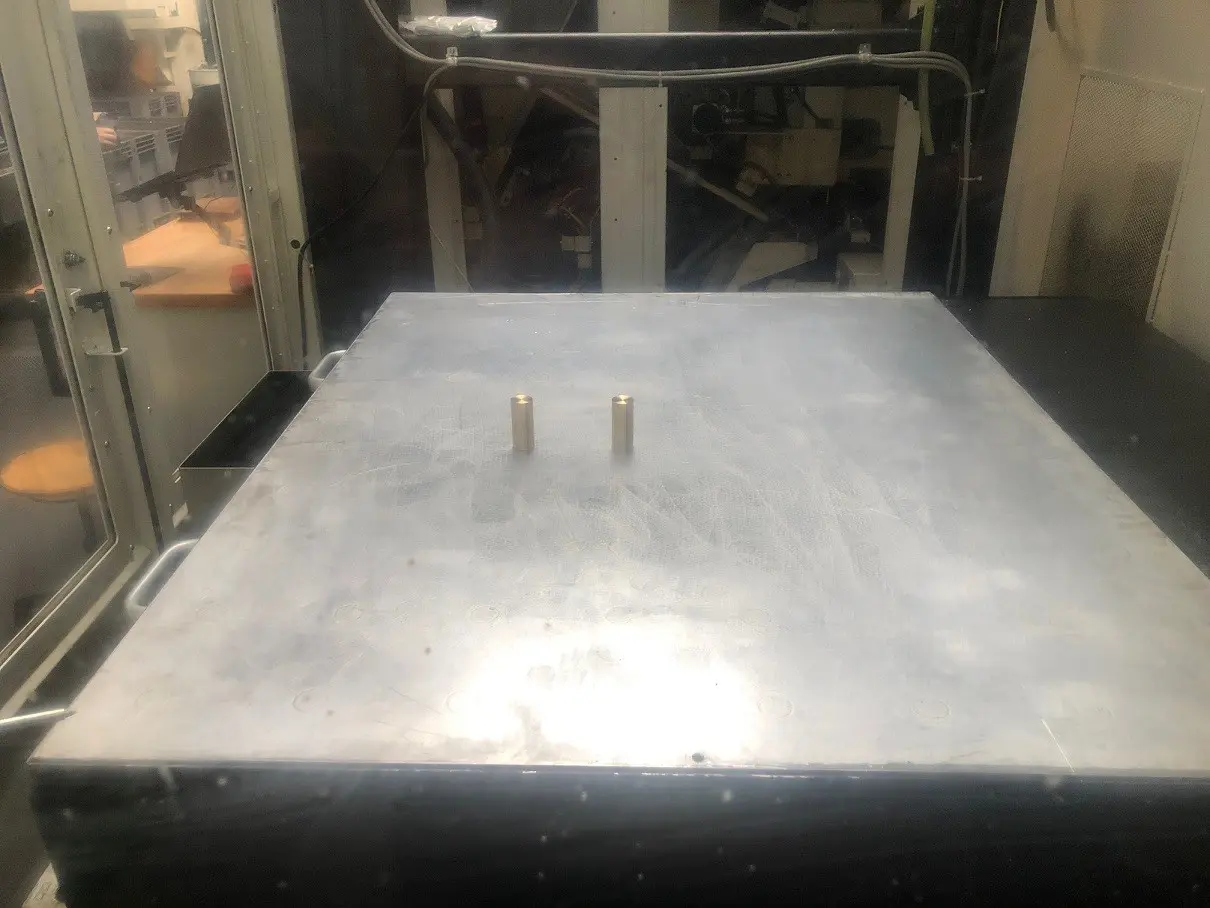

– Stangenlader Hauptpsindel->Übergabe Gegenspindel->Entladung von Gegenspindel mit RL100->Ablage auf Palettenförderer)
Sonderprogramablauf für HD2
Sonderumbau des RL100
– Für Teile max. Ø200 mm, Länge 100mm, Gewicht 10 kg
– Sonderlaufprogramm für größere Werkstücke
Drehoperation 1, Spezialoperation für Spannzange 1,
Drehoperation 2, Spezialoperation für Spannzange 2
Messtasterkit Renishaw RLP40
ISO-Messzyklen Renishaw Inspection Plus

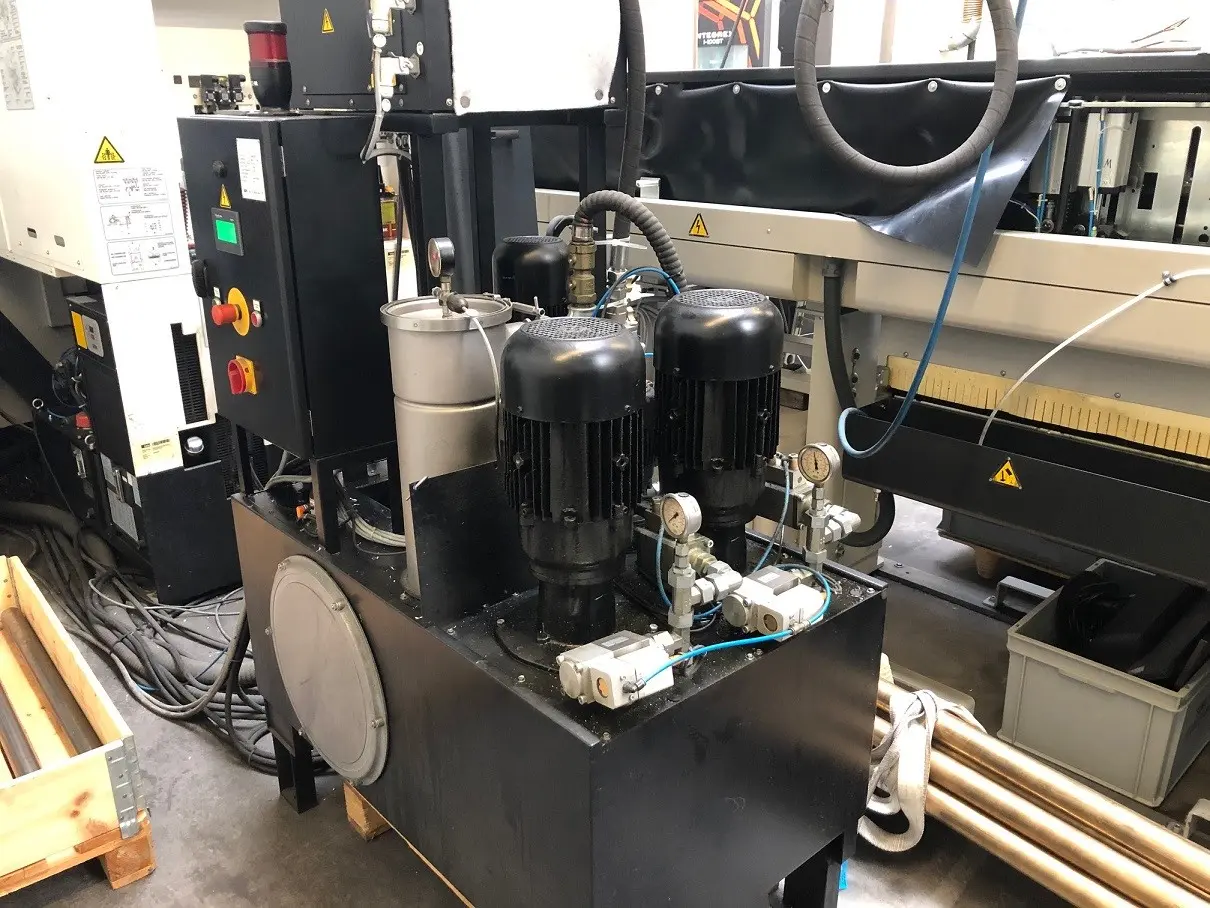

– 2 Stck. 70 bar Pumpen
– 300 Liter Tank
– Kühlmiteltemperierung Kühlsystem Typ CSO 500 GC
– Kälteleistung 5,0 kW
Funktion zum Verzahnungsfräsem
Bohrzyklus mit drehmomentabhängigen Spanbruch
Max. Programmspeicher 8 MB
Werkzeug-Offset und Programmspeicher freischalten
Zusätzliche M-Codes (1 Satz = 2 M-Codes)
Gewinde-Nachschneid-Funktion
Zylinder (G07.1) + Polarinterpolation (G12.1)

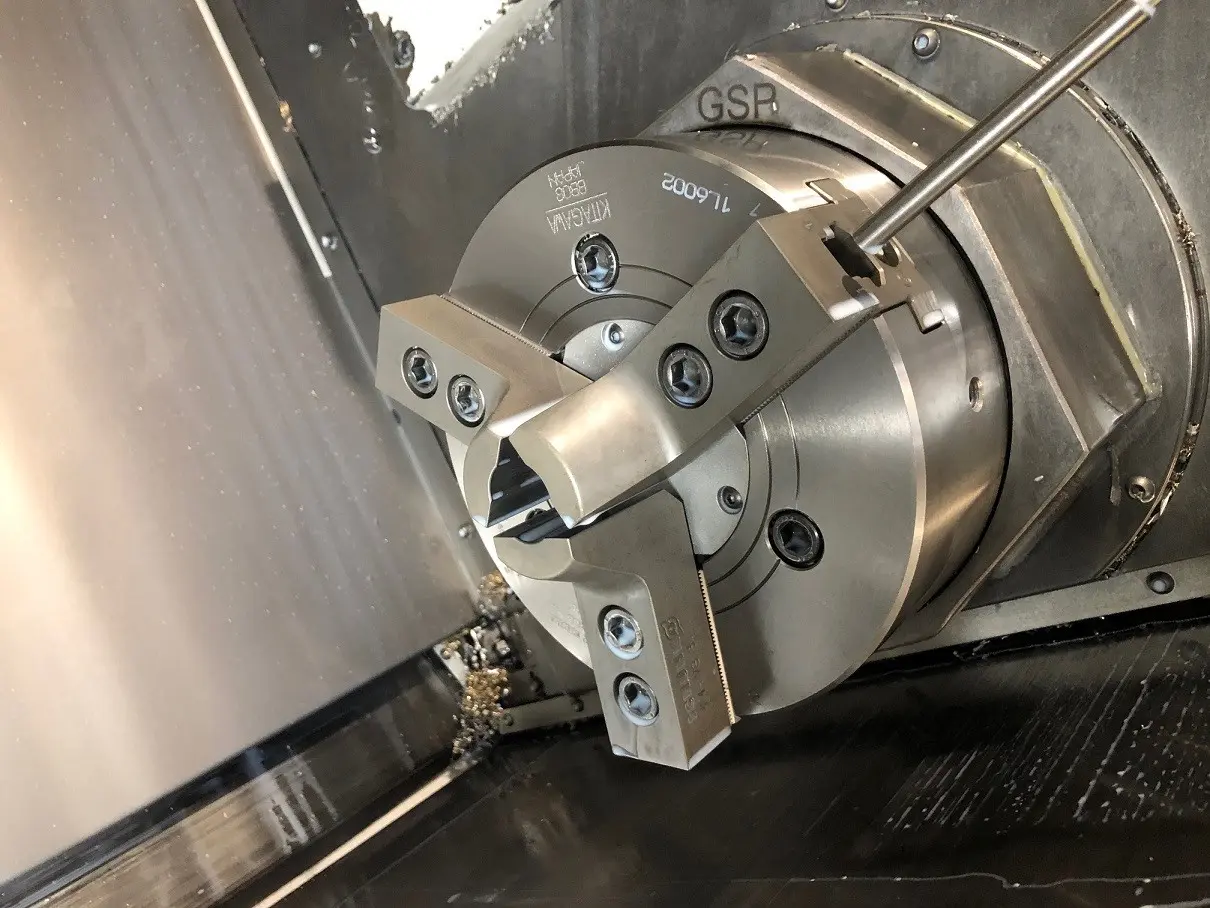

2 Stck. 3-Backenfutter Kitagawa BB-08
2 Stck. Spannzangenfutter Hainbuch TOPlus Gr 65
Großes Werkzeughalterpaket inkl. 30 angetriebene Werkzeughalter

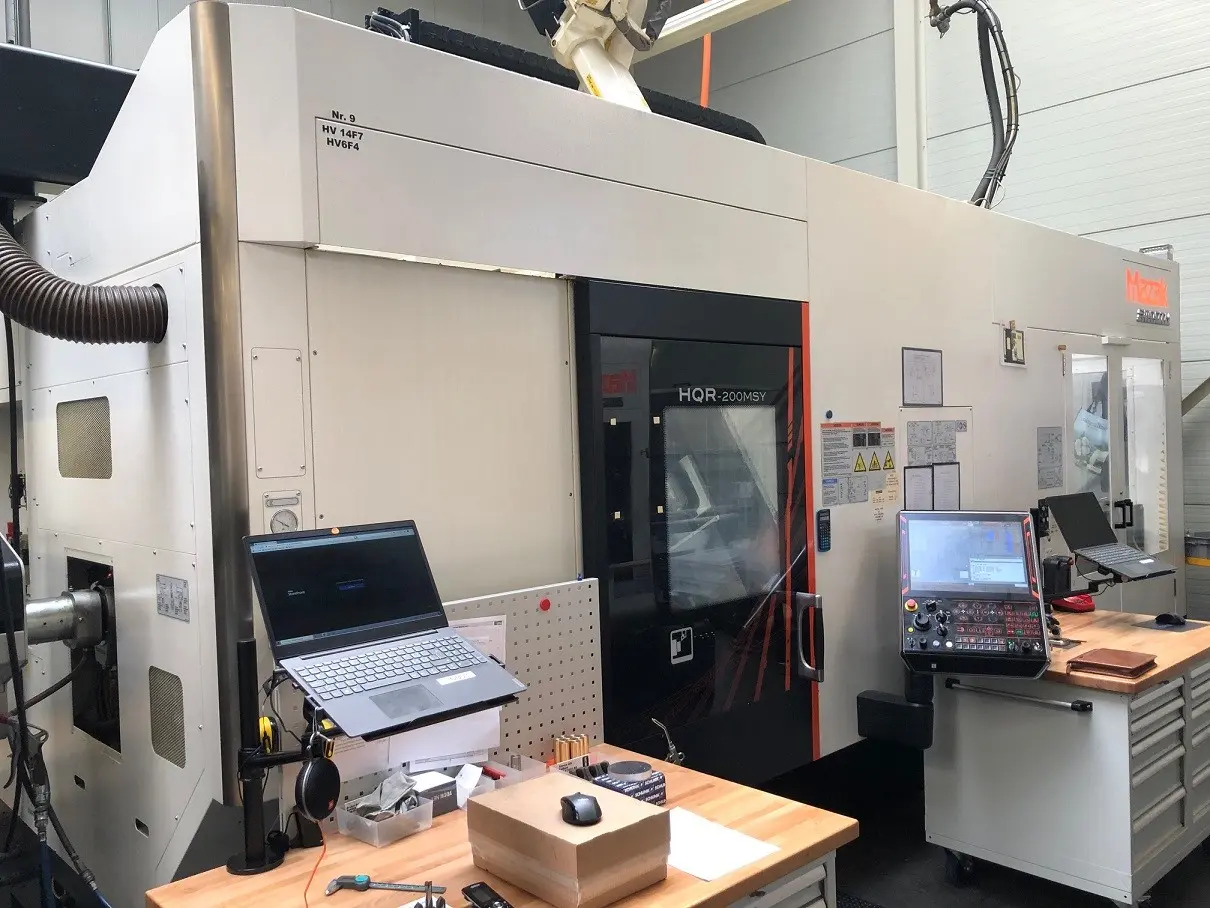

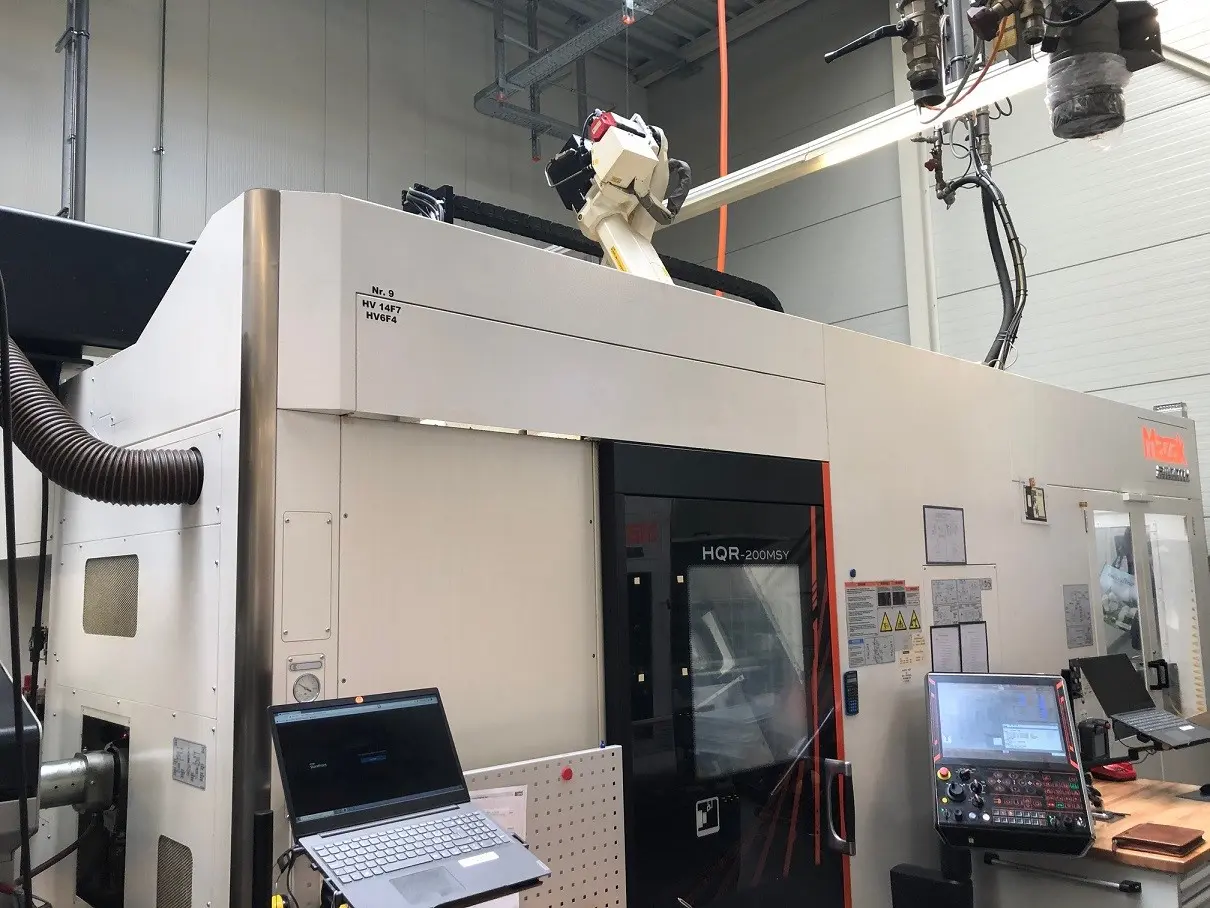

Gebrauchte Mazak Hyper Quadrex 200 MSY zu verkaufen.
