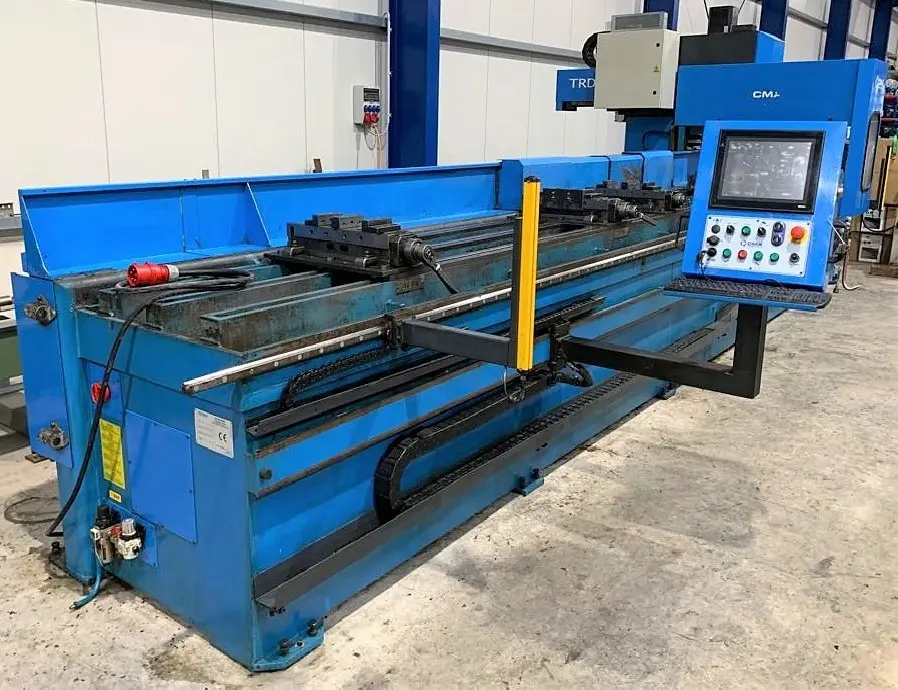

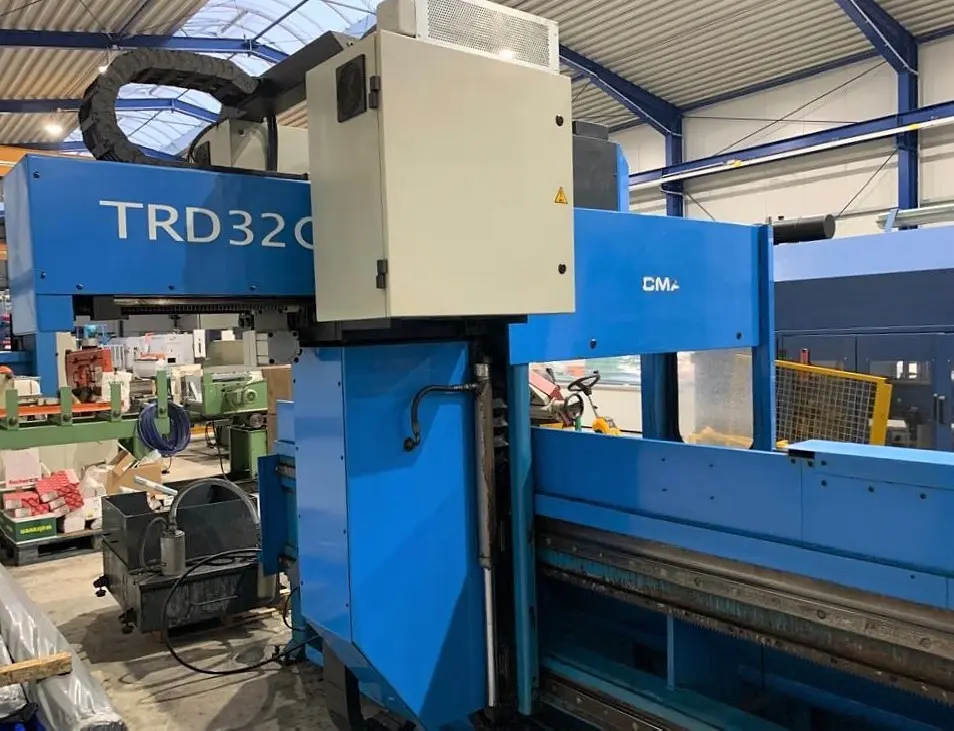

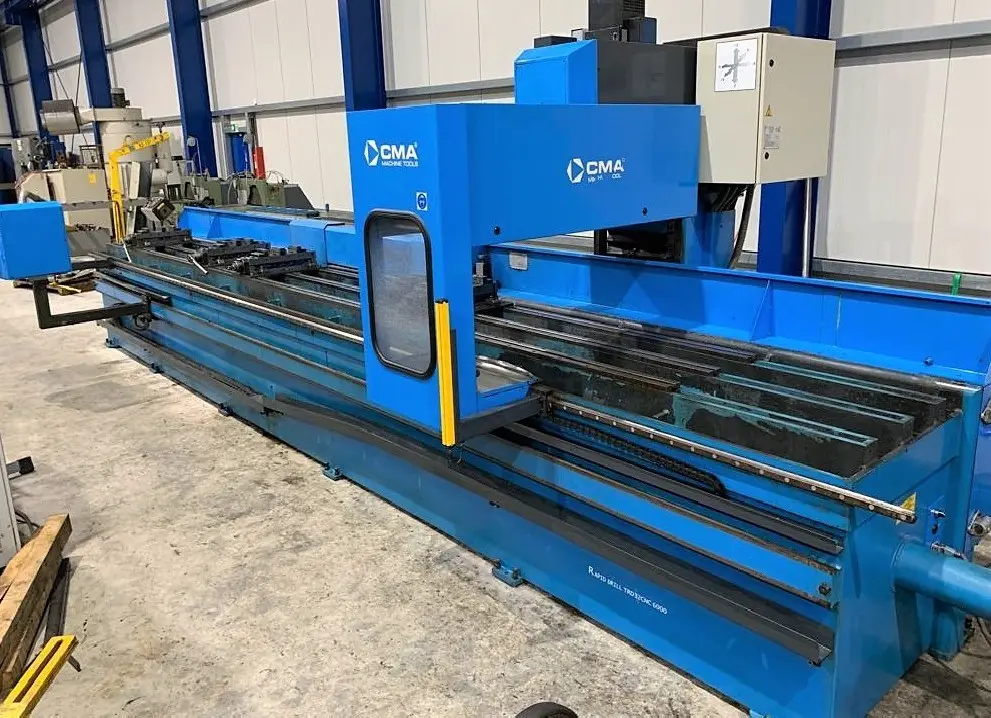

Hersteller | CMA |
Typ | TRD 32 6000 CNC |
Baujahr | 2015 |
x-Weg | 6000 mm |
y-Weg | 600 mm |
z-Weg | 380 mm |
Drehzahlbereich | 50-3000 U/min |
Gesamtleistungsbedarf | 8,9 kW |
Bohrleistung | 32 mm |
Spindelaufnahme ISO | BT40 MAS 403 BT |
Abstand Spindel/Tisch max. | 220 - 600 mm |
Steuerung | konventionell |
Maschinengewicht | 5500 kg |
Gewindeschneiden | M20 |
Spindeldurchmesser | - mm |
Raumbedarf ca. | m |
Bohrvorschubbereich | 2 - 4800 mm/U |
Verfahrgeschwindigkeit | Y-Achse= 25 m/min |
Tischhöhe | 975 mm |
Abstand | 250 mm |
Aufspanntisch | 6000 x 580 mm |
Lichtschranke |  |
Lieferzeit | sofort, nach Absprache |
Preis |
Auf Anfrage |
Sonderausstattung | : |
Maschinenart: Koordinatenbohrmaschine
Ausstattung:
- OMRON industrielle PC-Steuerung mit 12" Touch-Screen
- gesteuerte X-,Y- und Z-Achse
- 2-Achsen Interpolation für X/Y-Achsen, inklusive Bögen
- 3-Achsen lineare Interpolation für X/Z , Y/Z oder X/Y/Z-Achsen
- 3-Achsen Interpolation (X/Y/Z) für Helix-fräsen (Schraubenlinien)
- einfache Programmierung von Bearbeitungszyklen
- DIN/ISO Programmierung für frei programmierbare Zyklen
- automatischer Werkzeugwechsler mit 10 Positionen
- manueller Werkzeugwechsel mittel Druckknöpfen
- Verkleidung um Maschinenkopf/Spritzschutz in Kombination mit verschiebbarer

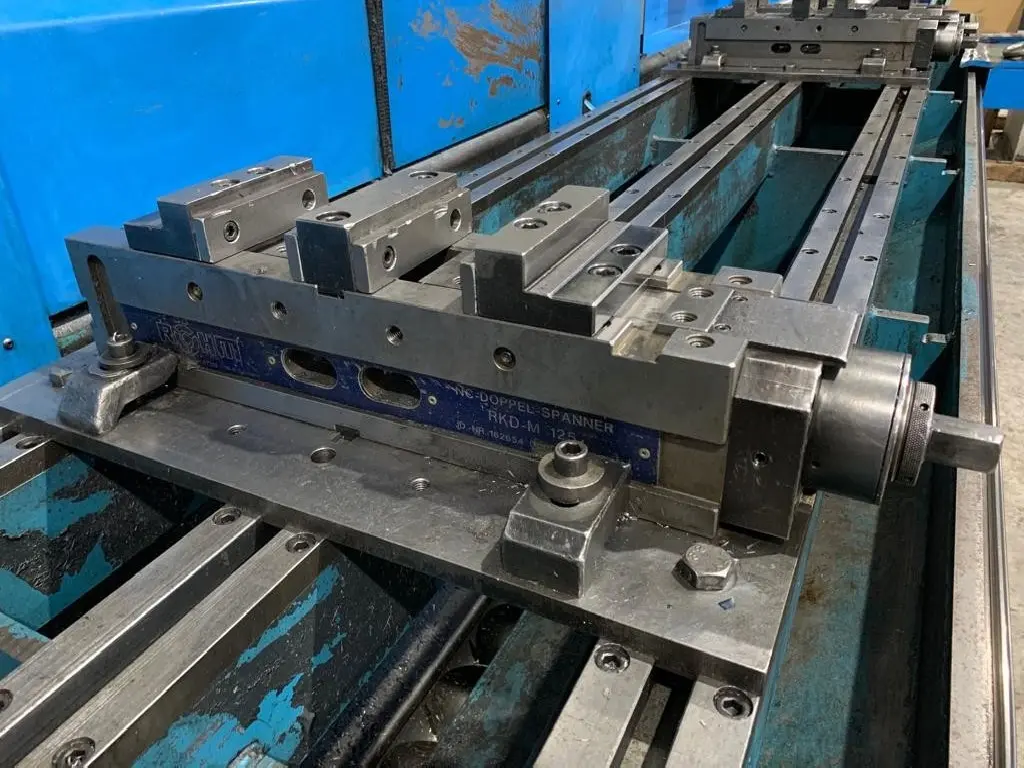

- Späneförderer mittels Schnecke, offener Tisch miit 3 Trägerbalken, T-Nuten-
- Kühlmittelanlage (Emulsion)
- Sicherheitszaun für die Rückseite der Maschine
- RJ45 Anschluss und Laptop-Pc für Teleservice/Ferndiagnose
- Bedienungsanleitung
- automatischer Abtastzyklus zum Eintragen der Werkzeuglänge in Steuerung
- automatische Tastystem für Oberseite/Höhe des Werkstücks
- Kühlung durch die Spindel, Ausführung auf 4 Bar Arbeitsdruck
- Mikrosprühsystem zum Bohren in Profile (max. Wandstärke ca. 6 mm)
- Bedienpult extern auf Linearführung
- externe Software DrillWin NJ13
- Laptop mit Maus, deutsche Sprache und Tastatur inklusive Software für
Ferndiagnose
