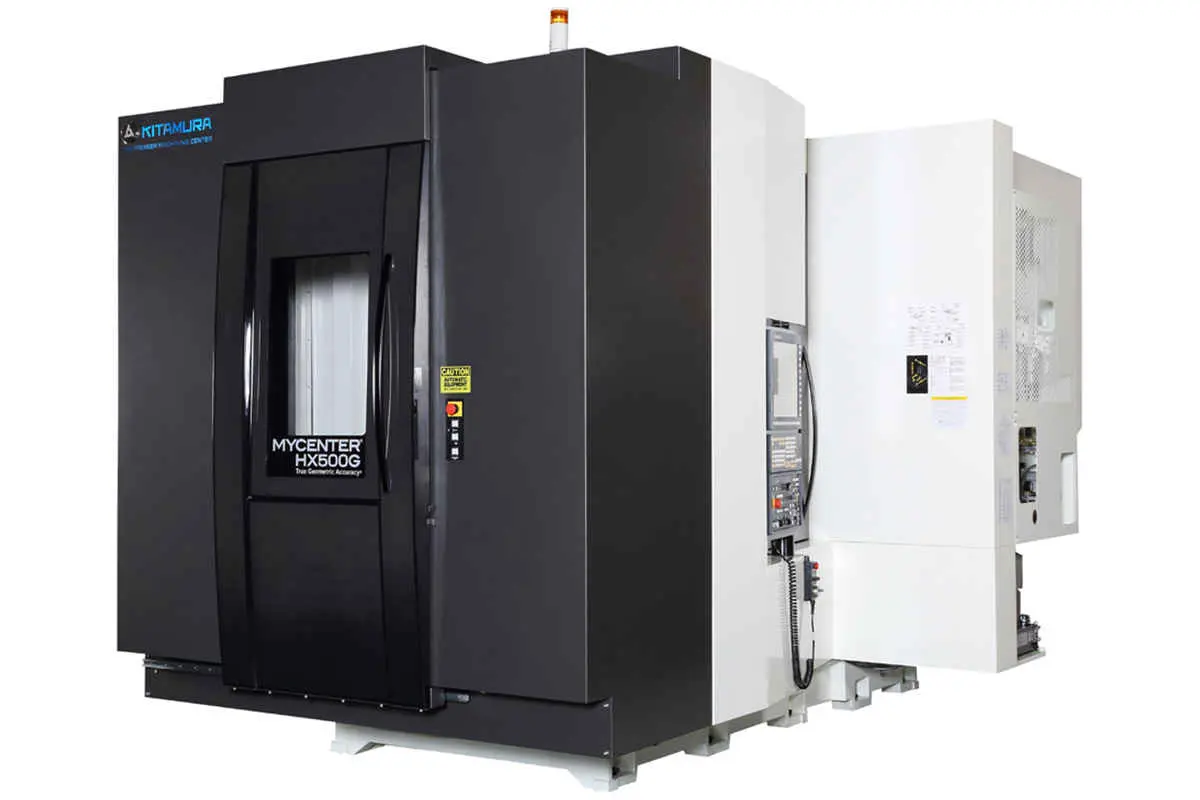

Hersteller | KITAMURA |
Typ | Mycenter HX500G |
Baujahr | neu |
Werkzeugaufnahme | #40 NST (HSK-A63 Option) | #50 NST (HKS-A100 Option) |
x-Weg | 870 |
y-Weg | 800 |
z-Weg | 930 |
Drehzahlbereich | 20 bis 20.000 U/Min. | 35 bis 12.000 U/Min. |
max. Tischbelastung | 800 kg |
Tischgröße | 500 x 500 mm |
Anzahl der Werkzeuge im Magazin | 50 Werkzeuge (Opt. 62, 100, 150, 200) |
Spezifikationen
Tisch
Tischindexierung 0,001 Grad (4. Achse)
Gewindebohrung M16 x 2,0 × 25
Maximaler Werkstück-Durchmesser ø 800 mm
Maximale Werkstück-Höhe 1.100 mm
Verfahrwege
Verfahrweg X-Achse 870 mm / Doppel-Rollenspindel Antrieb
Verfahrweg Y-Achse 800 mm / Doppel-Rollenspindel Antrieb
Verfahrweg Z-Achse 930 mm
B-Achse 0 bis 360 Grad (vollwertige 4. Achse)
Abstand von der Tischoberfläche zur Spindelmitte 50 – 850 mm
Abstand von der Tischmitte zur Spindelnase 140 – 1.070 mm | 60 – 990 mm
Spindel
Antriebsverfahren 4-Stufen-Getriebe
Spindelmotor 22 kW (30 PS) AC/15 Min. | 40 kW (54 PS) AC/15 Min.
14 kW (20 PS) AC | 22 kW (30 PS) AC
Eilgänge
Eilgänge X, Y, Z 60 m/Min.
Vorschubgeschwindigkeit X, Y, Z 60 m/Min.
Drehgeschwindigkeit (B-Achse) 12.000 Grad/Min. (33,3 U/Min.)
Palettenwechsler
Anzahl der Paletten 2
Wechselzeiten 8,8 Sekunden
Werkzeugwechsler
Anzahl der Werkzeugplätze 50 Werkzeuge (Opt. 62, 100, 150, 200)
Werkzeug Vorwahl Bidirektional, Festplatz
Werkzeugaufnahme BT 40 / SK40 (HSK A63 Option) | BT 50 / SK50 (HSK 100 Option)
Max. Werkzeuggröße ø 95 mm / ø 150 mm | ø 125 mm / ø 300 mm
Max. Werkzeuglänge 600 mm
Max. Werkzeuggewicht 10 kg | 30 kg
Werkzeugwechselzeit –
Werkzeug zu Werkzeug 1,8 Sekunden | 2,1 Sekunden
Span zu Span mind. 2,8 Sekunden | mind. 5,0 Sekunden
Anschlusswerte
Leistungsaufnahme 55 kVA, 200 VAC, 3 Phasen
Luftbedarf 0,5 Mpa, 450 L/Min.
Abmessungen der Maschine
Platzbedarf (L x B) 3.585 × 4.957 mm | 3.620 x 4.957 mm
Maschinenhöhe 3.178 mm | 3.499 mm
Nettogewicht Maschine 19.000 kg
Steuerung
Arumatik®-Mi Steuerung
