| Hersteller | PIETRO CARNAGHI |
| Typ | AC 20 TM-1800 |
| Baujahr | 2009 |

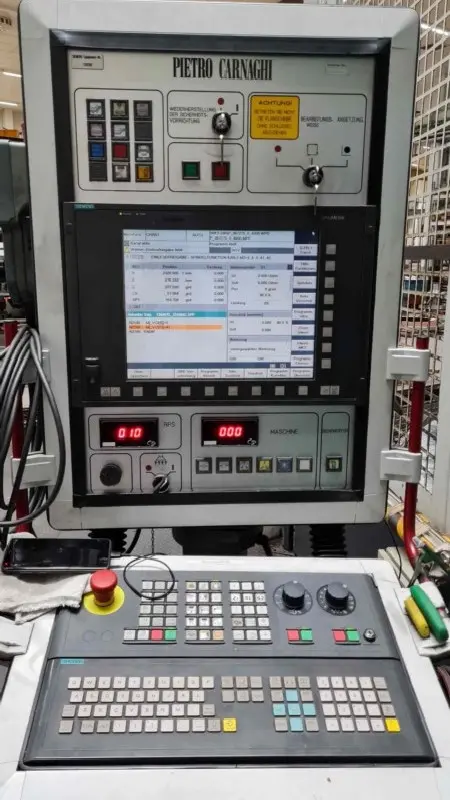

| Steuerung | : Siemens 840 D |
| Gesamtleistungsbedarf | 218 kW |
| Werkstückdurchmesser | Max. Werkstückdurchmesser: 2040mm |
| Werkstückhöhe | Max. Werkstückhöhe: 1270 mm |
| Werkstückgewicht | Max. Werkstückgewicht: 5000 kg (je Palette/Futter) |
| Steuerung | CNC |
| Maschinengewicht | t |
| Raumbedarf ca. | m |
| Umlaufdurchmesser | 2040 mm |
| Planscheibendurchmesser | 1800 mm |
| Drehhöhe | 1270 mm |
| Palettenwechsler | mit zwei Stadionen,bestückt mit einer Planscheibe |
| Verfahrweg ca. | : |
| Lieferzeit | kurzfristig |
| Preis | Auf Anfrage |

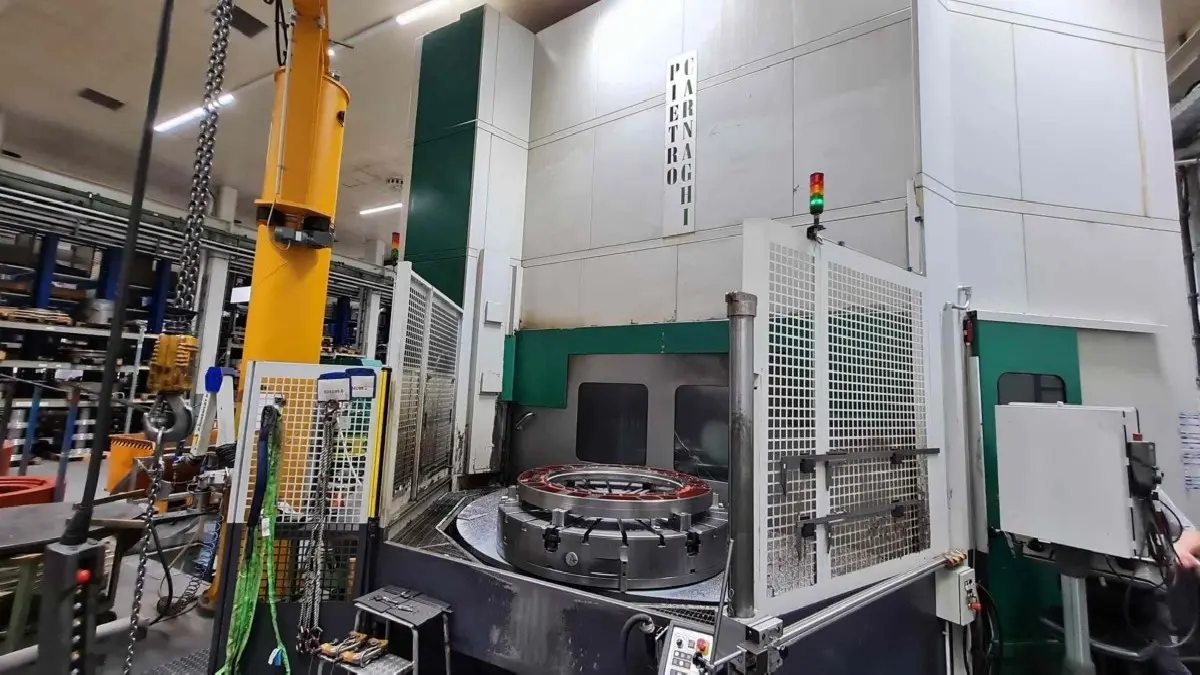

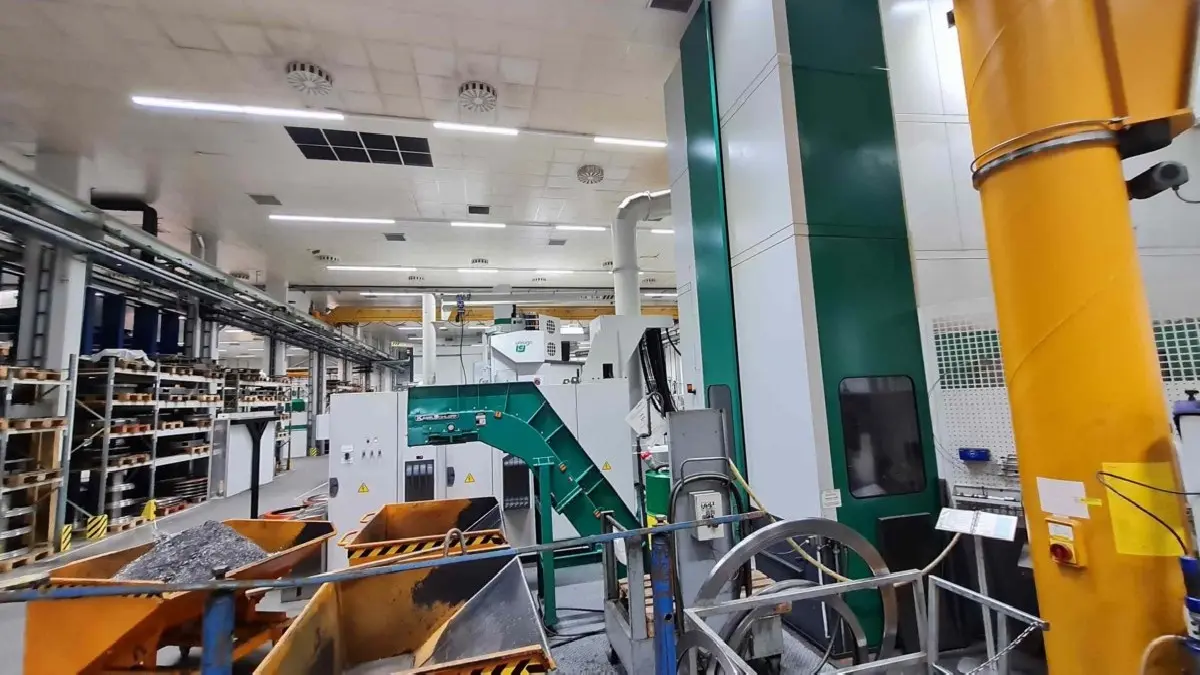

Maschinenart: Karusselldrehmaschine - Einständer
Gebrauchte CNC Karusselldrehmaschine für die Dreh-, Bohr und Fräsbearbeitung
Die Maschine wurde erst im Jahre 2011 in Betrieb genommen.
Anzahl NC- Achsen: 4 (X,Z,C, Querbalkenverstellung)
Hub Meißelschieber: 1250 mm
Drehzahlbereich Drehspindel: 1,0 - 320 1/min
Antriebsleistung Drehspindel: 100 kW
Bohr-Fräs-Spindel: 37 kW
Querbalken Verfahrweg: 2 Stufen à 200 mm
Elektrischer Gesamtanschlusswert: 218 kVA
X- Achse: -1650 bis + 2165 mm
Z- Achse: 1250 mm
Eilgang X- Z- Achse: 15 m/min

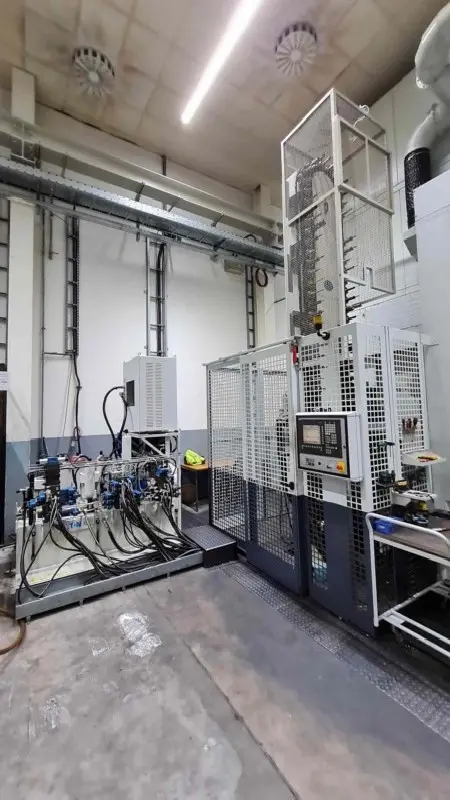

Anzahl Werkzeugmagazinplätze:
80 Plätze im Kettenmagazin, davon 60 x HSK 100 und 20 x Capto C6
Scheibenmagazin für Drehhalter und Vorsatzköpfe
Besonderheit:
Ø1800 und einem Sechsbacken-Hebelausgleichsfutter mit mechanischer
Fliehkraftkompensation Ø1800
Anmerkung:

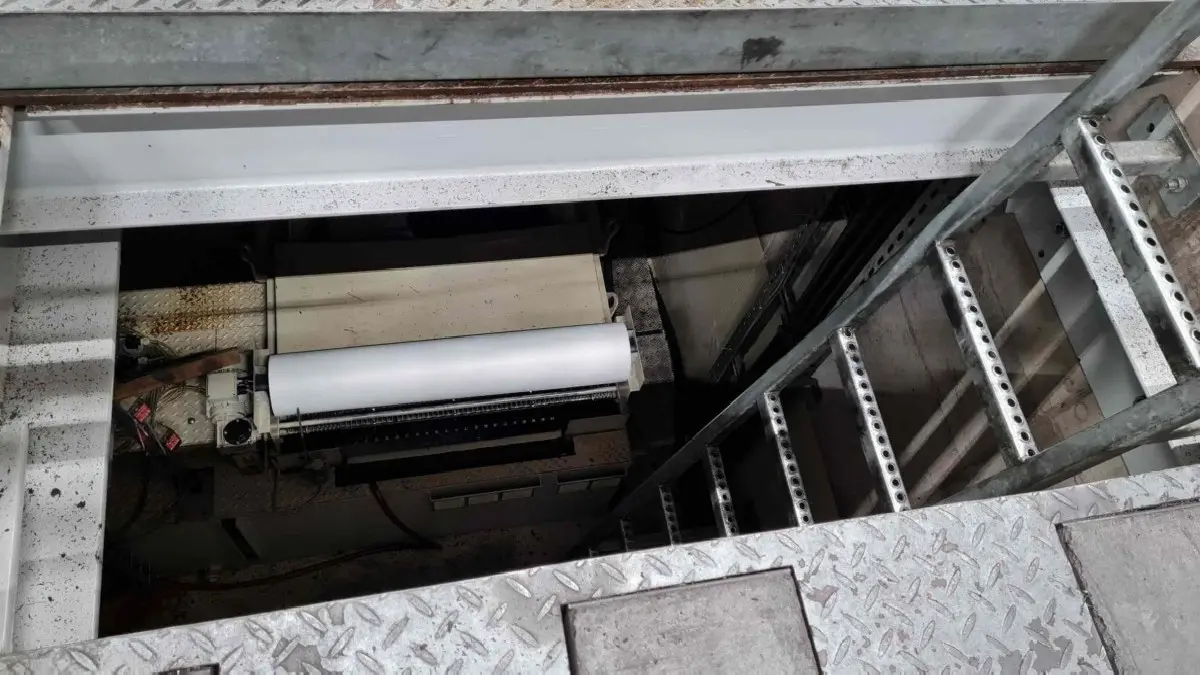

Die Maschine steht in einer Grube.
Zustandsbeschreibung:
Bei der Carnaghi wurde vor ca. einem halben Jahr das Kreuzrollenlager
ausgetauscht.

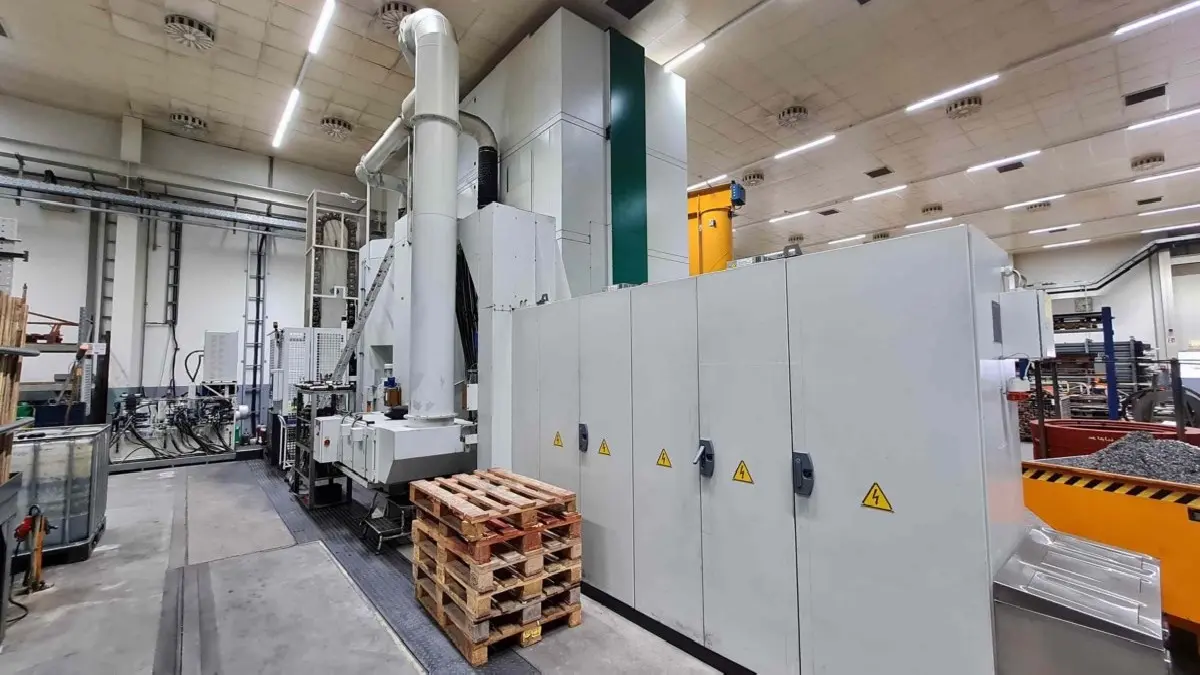

Auch die Siemenskomponenten im Schaltschrank wurden Ende 2023 komplett erneuert.
Ferner verfügt die Maschine über einen Messtaster fürdie Werkzeugvermessung
und einen externen Renishaw-Messtaster zur Werkstückvermessung.
Als besonderes Feature hat die Maschine noch einen Messtaster an der Z-Achse
(Z1-Achse) verbaut.
Dieser bringt einen Genauigkeits- und Zeitvorteil, da zum Messen das Werkzeug
nicht abgelegt werden muss.
Allerdings ist dieser aktuellstillgelegt und sollte bei Wiederinbetriebnahme
überholt werden.

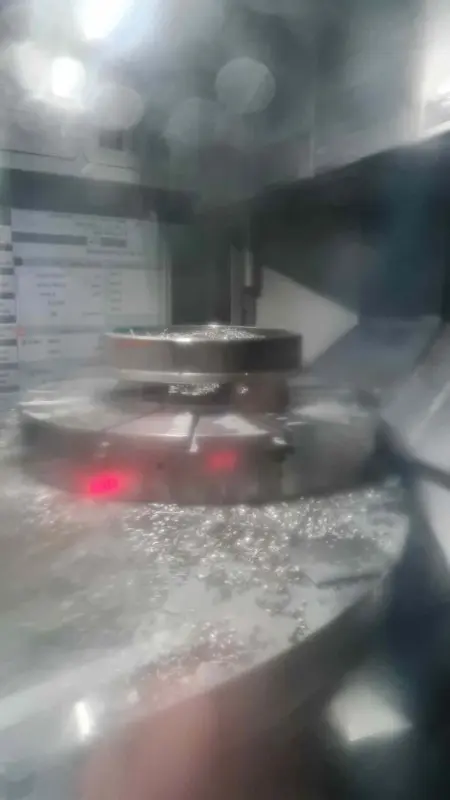

Des Weiteren hat die Maschine ein Rotomors Sechs-Backen-Hebelausgleichsfutter
mit Fliehkraftkompensation, welches 2020/21 komplett revidiert wurde.
Bei Interesse kannn die Maschinen unter Strom/ Span vorgeführt werden.
