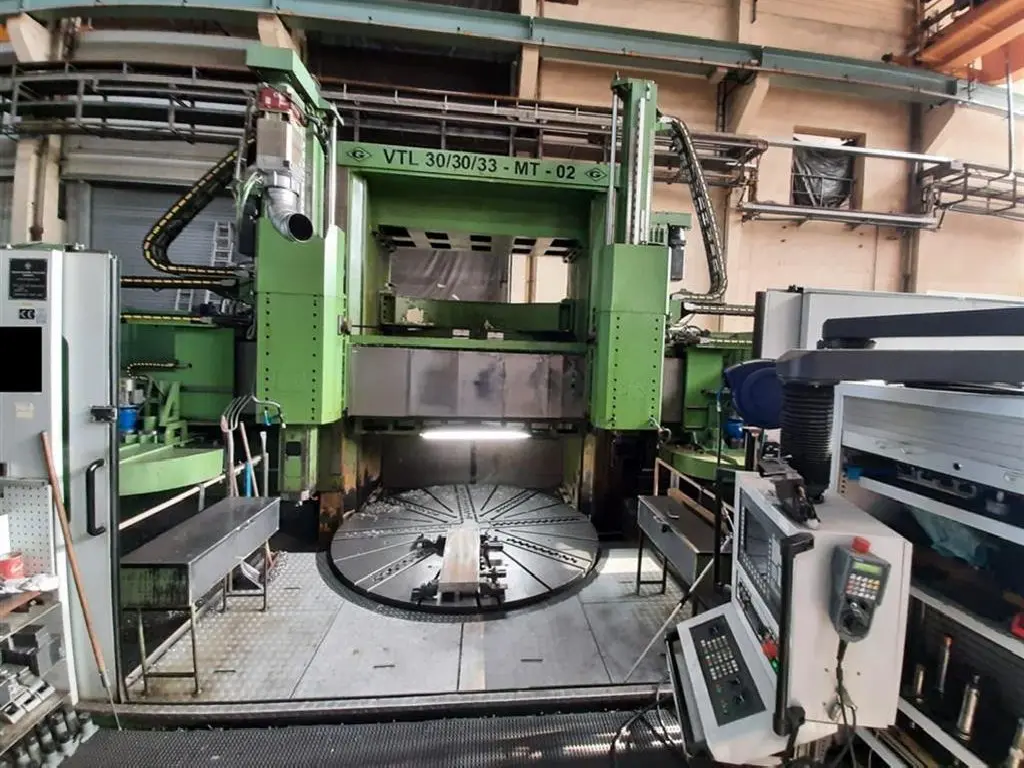

Karusselldrehmaschine - Doppelständer GEMAR VTL 30/30/33 MSF-02, B.j. 2008

Maschinenart: Karusselldrehmaschine - Doppelständer
Lieferzeit: : sofort
Umlaufdurchmesser mit Seitensupport: 3300 mm

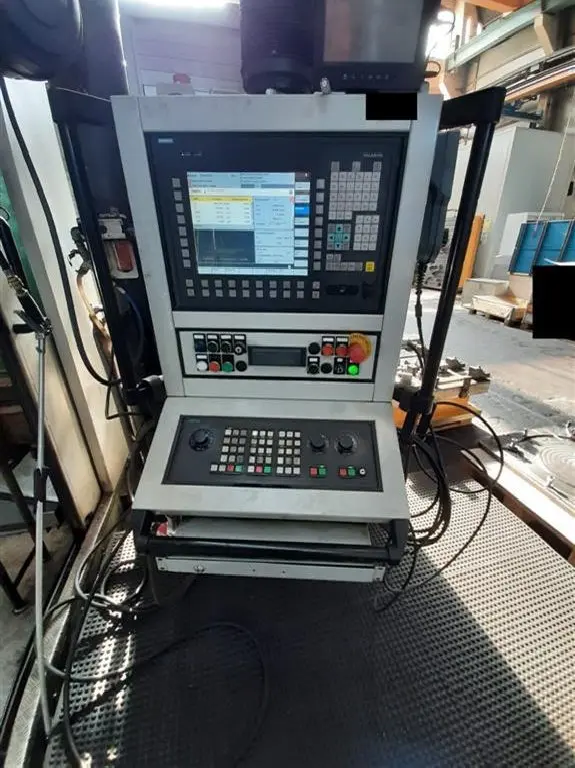

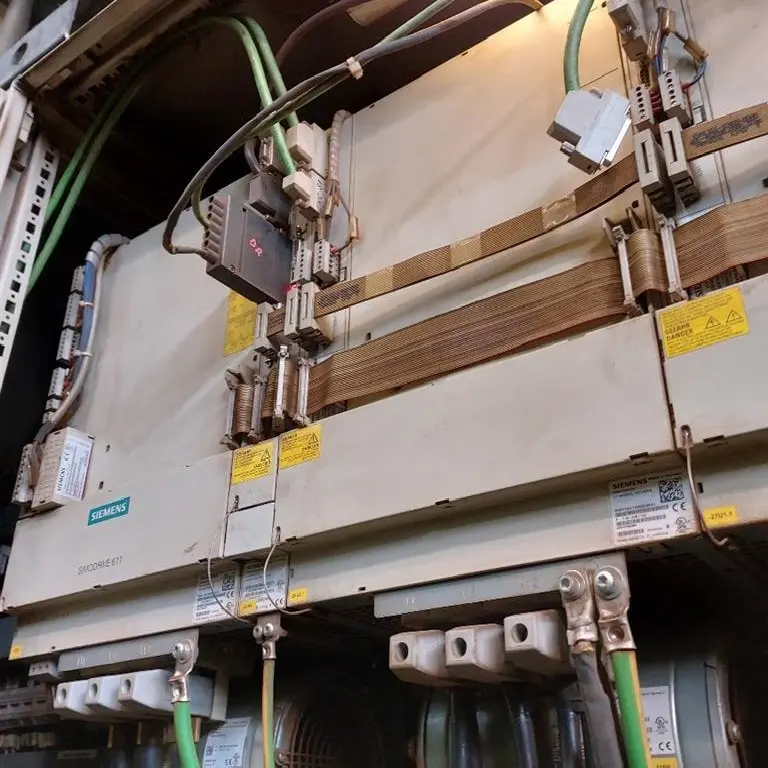

Steuerung für Programm: SIEMENS 840D Powerline

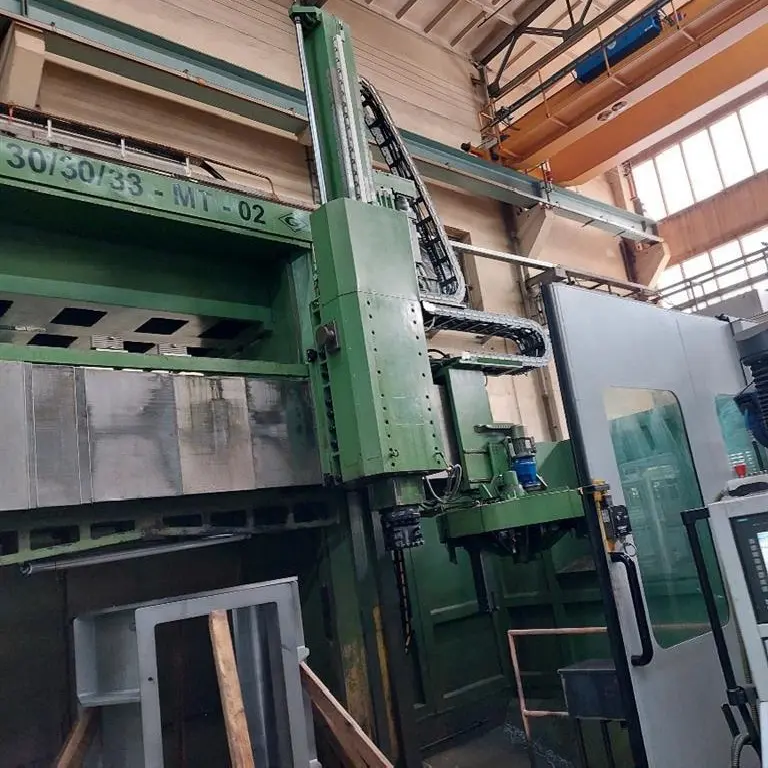

Vertikalverstellung der Supporte: rechts/right Z 1: 705 mm
Vertikalverstellung der Supporte: Links/left Z 2: 990 (+200mm erweiterbar) mm
Werkstückhöhe -: 3000 mm
Werkstückgewicht: 30 t
Höhe über Flur: 0 mm
Querschnitt d. Vertikalstößels: 300 x 300 mm
Leistungs Antriebsmotor: Tisch/table S1 =71 kw
Frässpindel: S 1 = 28
Frässpindel-Aufnahmekegel: ISO 50
Werkstückgewicht: 30 to.

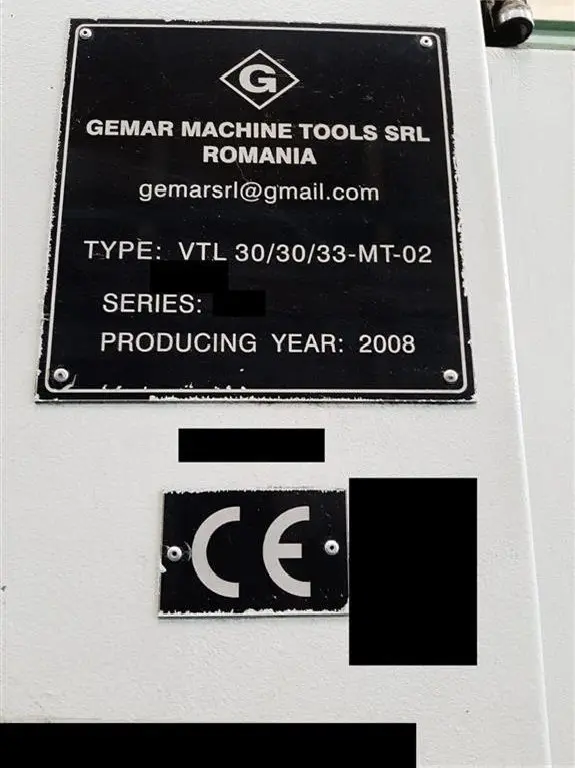

Karusselldrehmaschine - Doppelständer / Fabrikat: S.C. GEMAR MACHINE TOOLS SRL / Typ: VTL 30/30/33 MSF-02 / Baujahr: 2008
Die Maschine kann nach Terminabsprache im Werk unter Strom besichtigt werden.Sehr geringer Einsatz / Auslastung - täglich weniger als 1-schichtig benützt.Zustand: Funktionstüchtig, sofort einsatzbereit (kein Reparaturstau).
Allgemeine Beschreibung:
Die Vertikaldrehmaschine ist für die Bearbeitung von zylindrischen Außen- und Innendrehungen, Innen- und Außennutendrehungen, Kegel- oder Formdrehungen, Innen- und Außendrehungen sowie Fräs-, Bohr- und Gewindearbeiten bestimmt.
Die Drehmaschine kann sowohl für Schrupp- als auch für Schlichtbearbeitungen von Guss- oder Stahlteilen eingesetzt werden, sowohl für die Einzelfertigung als auch für die Produktion von kleinen und mittleren Serien.

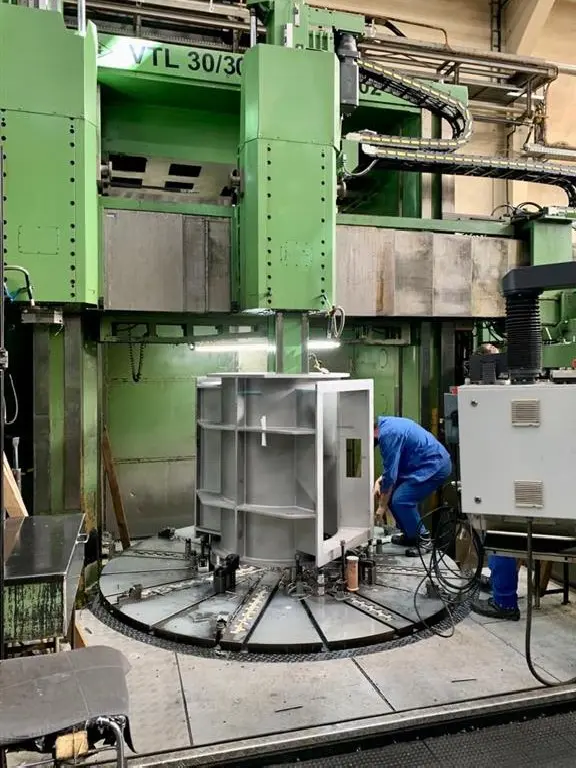

Unter Berücksichtigung der Maschinengröße, der Eigenschaften und der Verfahrwege können die Teile auf dieser Drehmaschine die maximalen Abmessungen von haben: 3300 x 3000 mm und das maximale Gewicht von 30 Tonnen.
Die Maschine hat folgende Achsen, die numerisch gesteuert werden:- X - Schlitten des rechten Schienenkopfes (zum Drehen)- Z - Rechter RAM (zum Drehen)- U - Schlitten für den linken Schienenkopf - W - Linker RAM (zum Drehen-Fräsen)
- C - Tischdrehung zum Fräsen - S - Tischdrehung zum Gewindeschneiden (beim Drehen)- S1 - Drehung der Fräshauptspindel
Die folgenden Positionen werden ebenfalls gesteuert:
- Vertikaler Verfahrweg der Traverse - Drehung der Werkzeugmagazine
TECHNISCHE SPEZIFIKATIONEN: CNC Steuerung: SINUMERIK 840D powerline- Planscheibendurchmesser: 3.000 mm- Umlaufdurchmesser max.: 3.300 mm Werkstückgewicht max.: 30 t- Drehhöhe max.: 3.000 mm
- Tischdrehzahlen (4 Bereiche): 1 - 120 U/min
- Leistung des Tischantriebsmotors (S1-Modus): 71 kW
- Tischdrehmoment max:
beim Drehen: 100.000 Nm
beim Fräsen: 39.000 Nm
- RAM-Querschnitt: 300 x 300 mm
- Tischvorschubdrehzahl beim Fräsen: 0,001 - 1 U/min
- Eilgangdrehzahl des Tisches beim Fräsen: 2,5 U/min
- Leistung des Fräsmotors /S1-Modus): 28 kW
- Konus der Fräshauptachse: ISO 50
- Frässpindel-Drehzahl (2 Bereiche): 20 - 2.200 U/min
- Verfahrweg der Schlitten auf der Querschiene - X- und U-Achse:
2.340 (X) und 2.440 (U) mm
- Vertikaler Verfahrweg RAM - Z- und W-Achse: 1.700 mm

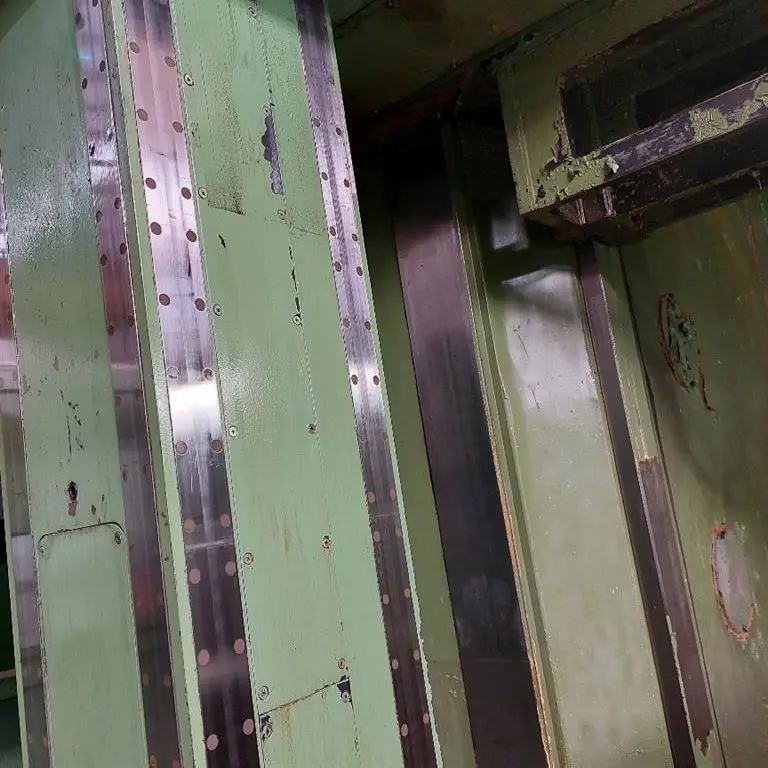

- Vertikaler Verfahrweg der Querbalkens (Positionierung): 2.900 mm
- Vorschubgeschwindigkeit in den Achsen X, U, Z, W: 1 - 4.000 mm/min
- Eilgang auf X- und U-Achse: 12.000 mm/min
- Eilgang an den Achsen Z und W: 6.000 mm/min
- Positioniergenauigkeit der Linearachsen: +/- 16 µm bei Neumaschine
- Wiederholgenauigkeit der linearen Achsen: +/- 8µm bei Neumaschine
- Installierte Leistung insgesamt: 150 kVA
Verbräuche:
- Elektrische Leistung: 80 kW/h
- Versorgungsspannung: 380 V +/- 5%
- Umgebungstemperatur: + 5°C... +35°C
- Gesamtabmessungen / Gewicht der Maschine:
Länge: 9.200 mm
Breite: 4.700 mm
Höhe: 9.400 mm
Gesamtgewicht der Maschine: ca. 94 Tonnen
AUSSTATTUNG:

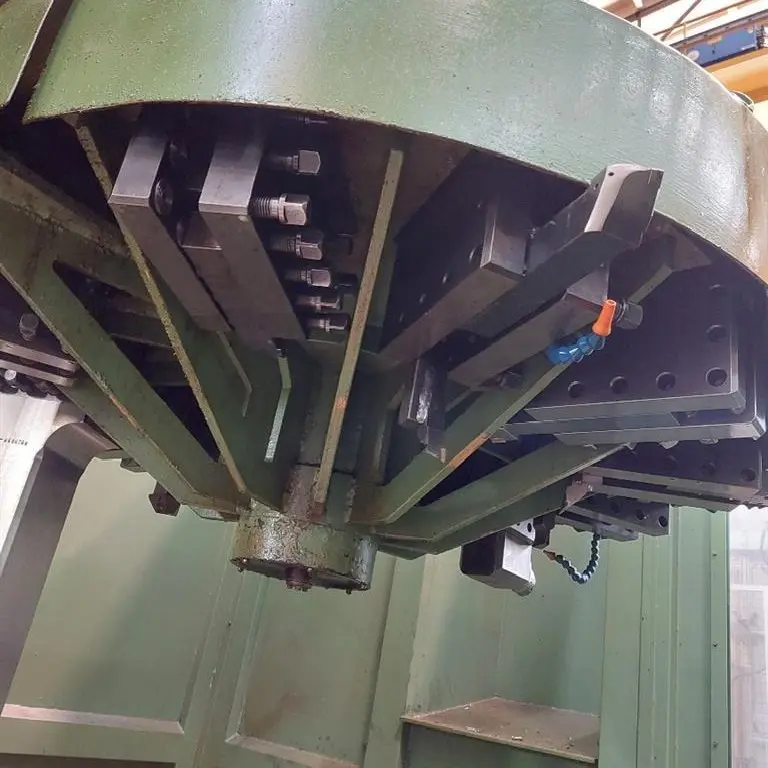

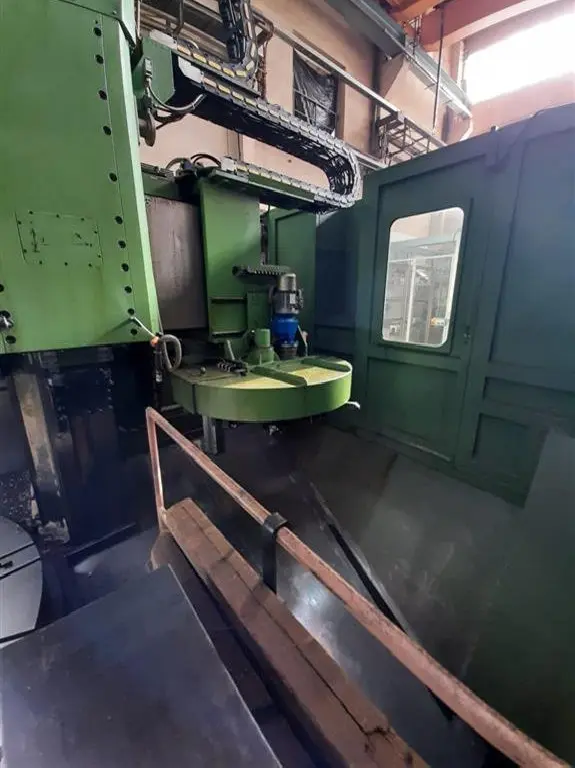

- 2 St. verschiedene Werkzeugwechsler (autom. Klemmung):
Rechts für die Drehbearbeitung, 12-fach
Links für die Dreh- und Fräs-bearbeitung,
8-fach zum Drehen und Fräsen / 2-fach zum Drehen
- 1 St. Winkelfräskopf für linken RAM

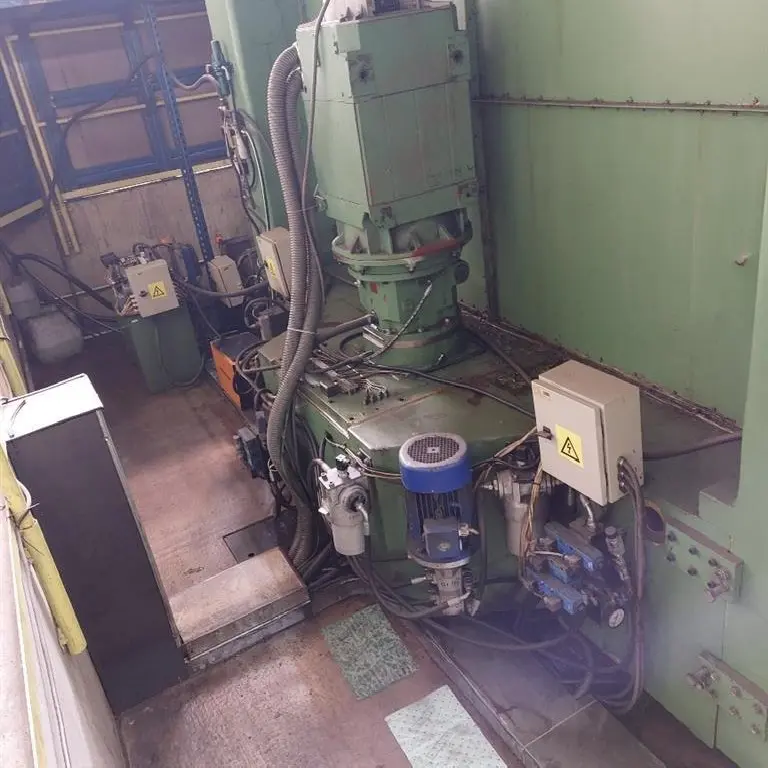

- ZF-Getriebe

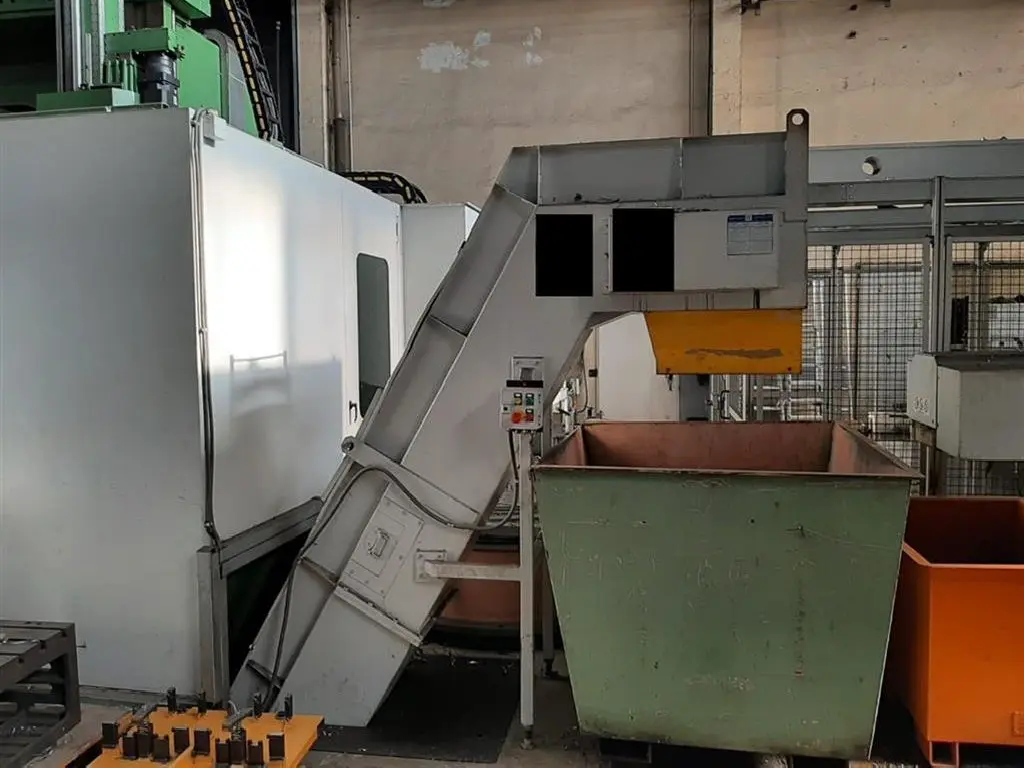

- Späneförderer
- Dokumentation
- CE-Kennzeichnung
Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben
und zur Ausstattung.
