| Hersteller | KOVOSIT MAS |
| Typ | Roller 2800 CNC |
| Baujahr | 2018 |
| Steuerung | Siemens 840 D |
| Spitzenweite | 2876 mm |
| B-Achse | +/- 35 ° |
| Gesamtleistungsbedarf | kW |
| Werkstückdurchmesser | . mm |
| Werkstückgewicht | 1000 kg |
| Steuerung | CNC |
| Maschinengewicht | 6,2 t |
| Spindelkegel | 112 mm |
| Reitstock |  |
| Raumbedarf ca. | m |
| Reitstockpinolendurchmesser | 115 mm |
| Reitstockaufnahme | 6 |
| Umlaufdurchmesser | 300 (280) mm |
| Werkstücklänge | 2876 mm |
| z-Achse | 2876 mm |
| Antriebsmotor | 11 kW |
| Spindelbohrung | 106 mm |
| Lieferzeit | sofort oder nach Absprache |
| Preis | Auf Anfrage |
Maschinenart: Kaltwalzmaschine
Spindeldrehzahlen (Riemenscheibe): 0 - 400 U/min
Reitstockpinolenverstellung: 160 mm

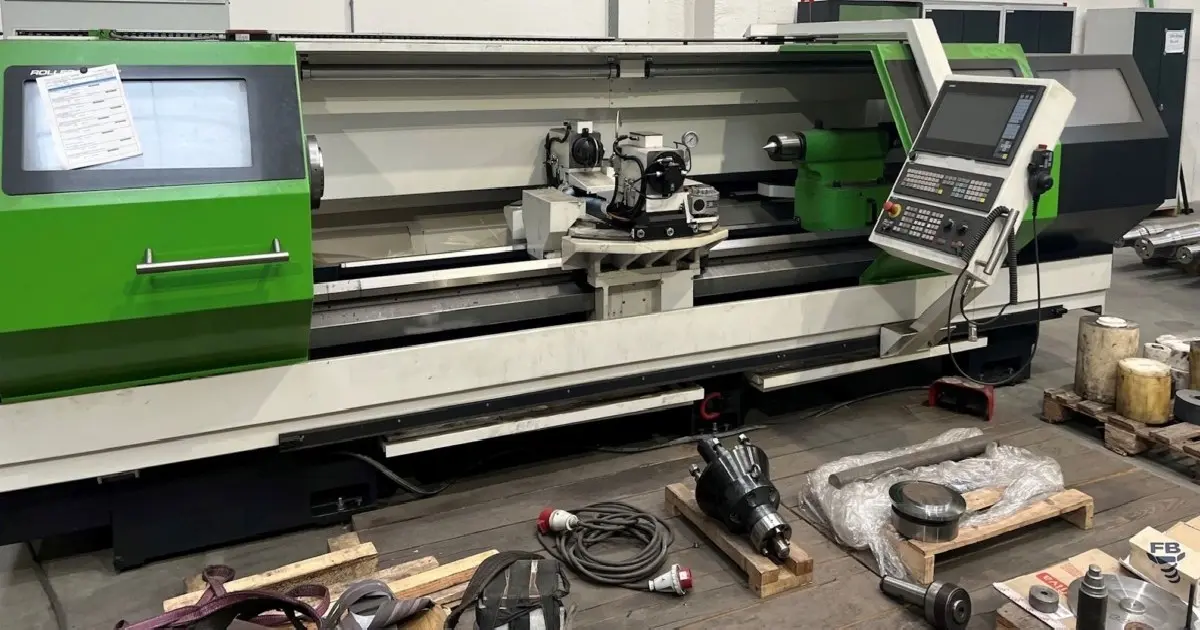

CNC gesteuerte KALTWALZMASCHINE
Die Funktion der Maschine liegt in der Technologie der Kaltumformung - Walzen
von zylindrischen, konischen und Übergangsradiusflächen von Wellenteilen, z.B.
Fahrzeugachsen. Diese Funktion bestimmt u.a. den Einsatzbereich der Maschine
Anwendungsbereich der Maschine für die spezialisierte Produktion von Teilen mit
Oberflächenverfestigungstechnik, immer senkrecht zur Oberfläche des
Walzwerkzeugs zur Materialoberfläche durch den B-Achsen-Kippmechanismus
der B-Achse, gesteuert durch das CNC-System.
Position wird durch einen Antrieb mit selbsthemmenden Schneckengetrieben
gewährleistet.
Die Walzeinrichtung befindet sich auf einem Längsträger. Der Schlitten bewegt
sich entlang des Maschinenbetts in Längsrichtung mittelseiner CNC-gesteuerten
gesteuerte Z-Achse. Die Bewegung in der X-Achse erfolgt hydraulisch durch zwei
Walzköpfe realisiert, in denen die Walzwerkzeuge selbst eingespannt sind.
selbst eingespannt sind. Die kontinuierlichen Druckänderungen auf die
Walzwerkzeuge können während des Arbeitszyklus im Programm geändert werden. Das
System ermöglichteine indirekte unabhängige Messung der Walzkraft, Aufzeichnung
und Archivierung der Prozessdaten.
ausgestattet mit:
- CNC-Steuerung Siemens Sinumerik Modell 840D
- Reitstock
- Hydraulische Einheit
- Schmierung
Kraftbereich der Mehrwalzen: 1-50kN
- Max. Kraft der Multirolle mit Verwendung von kippbaren B-Achsen (B = ± 35°):
20kN
- Max. Kraft der Multirolle ohne Verwendung der kippbaren B-Achsen (B = 0°):
50kN
Achse B:
- Verhältnis des Schneckengetriebes: 1:40
- Übersetzungsverhältnis des Stirnradgetriebes des Kippmechanismus: 1:12
