PRESSEN-BAUART
Antriebssystem: Exzenter / Kurbel
Gestellbauart: 2-Ständer, Zuganker
Fenster im Seitenständer: ja
Tischkissen: ja
Material-Durchlaufrichtung: links-rechts
PRESSENKRÄFTE
Gesamt-Nennkraft: 200 to
PRESSENTISCH
Aufspannfläche (links-rechts): 1780 mm
Aufspannfläche (vorne-hinten): 1300 mm
Bettöffnung (links-rechts): 1445 mm
Bettöffnung (vorne-hinten): 260 mm
STÖSSEL
Stösselkraft: 200 to
Aufspannfläche (links-rechts): 1500 mm
Aufspannfläche (vorne-hinten): 1100 mm
Hub: 178 mm
Hubzahl max.: 120 /min
STÖSSEL (MECHAN. PRESSE)
Stössel-Verstellung: 150 mm
Hubzahl min.: 20 /min
Hubzahl max.: 120 /min
ZIEHKISSEN (TISCHKISSEN)
Anzahl Kissen: 11
Ziehkissen Kraft: 3 to
WERKZEUG-EINBAUABMESSUNGEN
Werkzeug-Einbauhöhe (Hub unten, Verstellung oben): 542 mm
COIL ABROLLEINHEIT
Bauweise: Doppelhaspel
Blechbreite (max): 260 mm
max. Gewicht der Bandrolle: 2 to
max. Aussendurchmesser Bandrolle: 1500 mm
Spreizbereich von: 460 mm
Spreizbereich bis: 530 mm
BLECH-RICHTEINHEIT
Blechbreite (max): 250 mm
Blechstärke (max): 2 mm
Blechstärke (min): 0.3 mm
Anzahl der Richtwalzen: 19
Durchmesser der Richtwalzen: 18 mm
Arbeitsgeschwindigkeit (min): 5 m/min
Arbeitsgeschwindigkeit (max): 60 m/min
Schlaufensteuerung: ja
VORSCHUBEINHEIT
Bandvorschub Bauart: Walzenvorschub
Blechbreite (max): 250 mm
TRANSFERSYSTEM
Werkzeugabstand, Hub X max.: 260 mm
Werkzeugabstand, Hub X min.: 60 mm
Hub Y fest: 55 mm
Greiferschienen-Innenweite geschlossen max.: 455 mm
Greiferschienen-Innenweite geschlossen min.: 205 mm
ELEKTRISCHE ANSCHLUSSDATEN
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
ZUSATZAUSRÜSTUNG (PRESSEN)
Abwickelhaspel: ja
Richtapparat: ja
Bandvorschub: ja
Greiferschienen-Transfer: ja

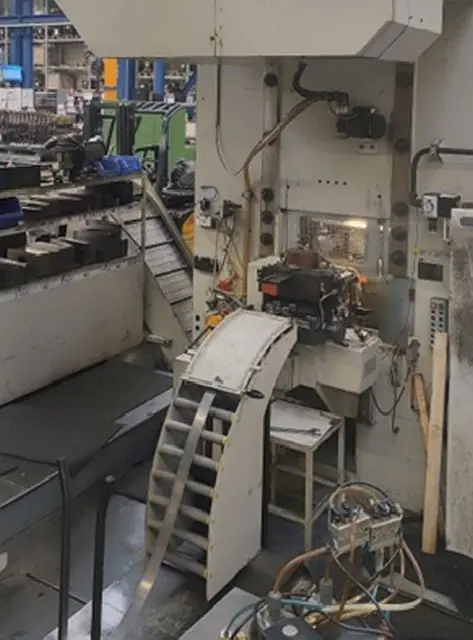

+ Bandanlage KOHLER mit Richtmaschine KRE2 18.260/19
+ Vorschub KAISER KWV 250

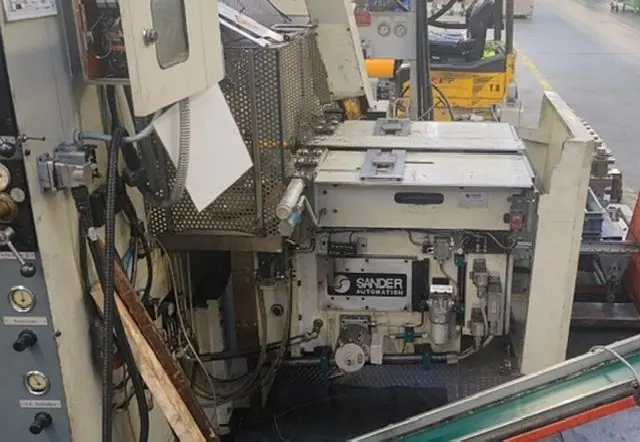

+ 2-Achs Greiferschienen Transfer SANDER mit verstellbarem Schritt
+ Ziehkissenleiste mit diversen Füllstücken und Kissen (separates Datenblatt verfügbar)
