STEUERUNG
SPS Steuerung SIEMENS
AUSGANGSMATERIAL ROHR
Durchmesser aussen min.: 20 mm
Durchmesser aussen max.: 35 mm
Länge min.: 70 mm
Länge max.: 250 mm
Die Anlage ist ausgelegt, zum Härten, Trocknen und Ölen von Nockenrohren.
Die Be- und Entladung der Bunker erfolgt manuell.
Die Anlage entnimmt die Nockenrohre automatisch aus dem Beladebunker und legt sie
automatisch im Entladebunker ab. Die Taktzeit hängt ab von diversen Paramentern, wie Werkstücklänge, Werkstückdurchmesser, Anzahl der Härtezonen, Längen der Härtezonen sowie die Einhärtetiefe.

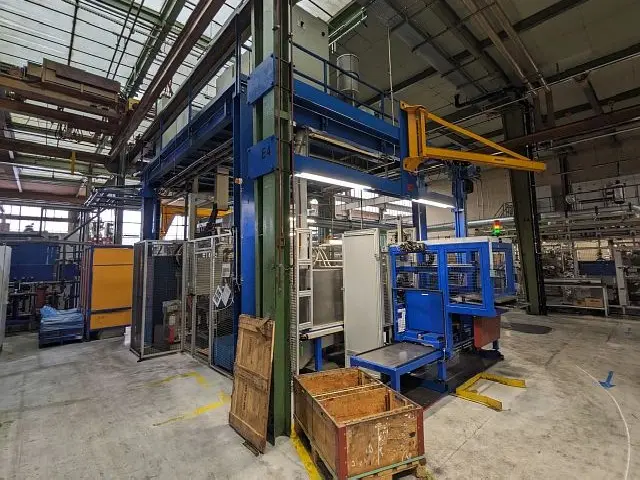

Die Gesamtanlage besteht aus:
1 x Grundgestell mit Auffangwanne für das Abschreckmedium
1 x Hubbalken zum gleichzeitigen Ein und Ausfördern der Nockenrohre

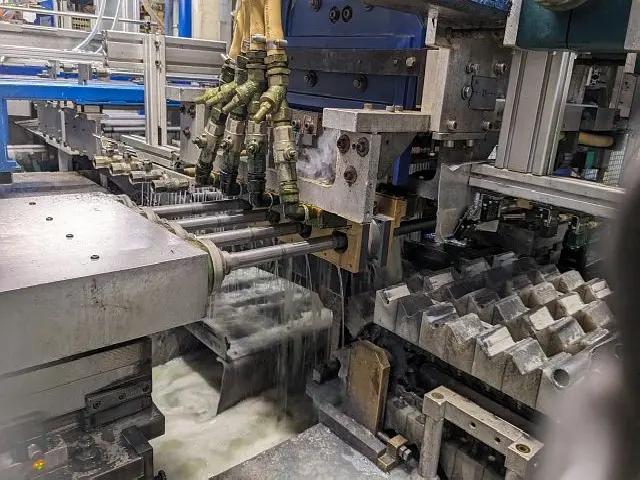

1 x Horizontalschlitten mit Servo-Getriebemotor zur Aufnahme des HF- Schwingkreistransformators für 4-fach Induktor und 2x 4-fach Brausen
1 x Beladekran zur manuellen Beladung des Beladebunkers

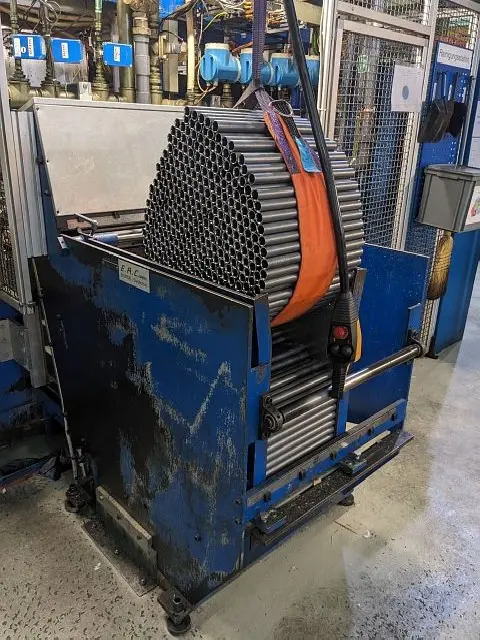

1 x Beladebunker
1 x Fasenkontrolle und Einförderkette mit Rücklauf
1 x Automatische Entladehandlingseinheit auf Ausförderplätze für Fertigteile-, Ausschuß- oder Prüfteile
1 x Entladekran
1 x Wasserinstallation für Kühlwasser mit Kühlkreisüberwachungen

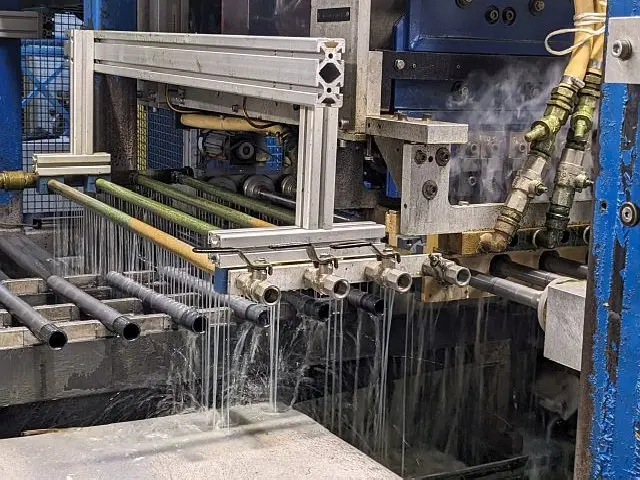

1x Abschreckmittelinstallation mit Magnetventilen, Bypass & Einstellhähnen zur
Versorgung der Brausen

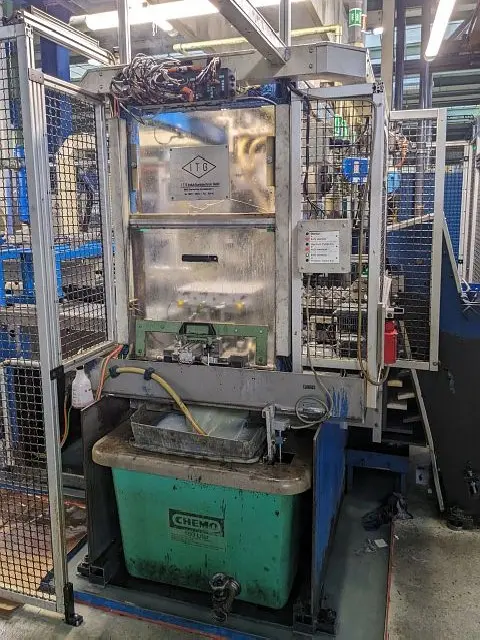

1 x Automatische Gebläsetrocken- und Ölsprühstation mit Absaugung und Ölabscheidung
1 x Schutzgitter mit Türen gesichert und verriegelt durch Endschalter
1 x Steuerschrank mit Siemens-Steuerung
1 x Auffangwanne für Öle und? Abschreckmedium
- Emulsion kommt von zentraler Anlage
