CNC Dreh- und Fräszentrum GILDEMEISTER CTX beta 500, B.j. 2014

"CNC Dreh- und Fräszentrum GILDEMEISTER CTX beta 500, B.j. 2014"

InseratNr. # P0184090
Maschinentyp: CNC Dreh- und Fräszentrum
Hersteller: GILDEMEISTER
Baujahr: 2014
Typ: CTX beta 500
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p184933
  • ID: P0184090
  • 944
  • 2023-02-26
  • Preis
  • auf Anfrage
  • FIMOTEC Machines Outils
  • FIMOTEC
  • Herr Marc Fischer
  • +33 (0)3 88 72 02 47
  • Inserate online


  • FIMOTEC Machines Outils

  • Herr Marc Fischer
  • , Frankreich

  • Anfrage senden
HerstellerGILDEMEISTER
TypCTX beta 500
Baujahr2014

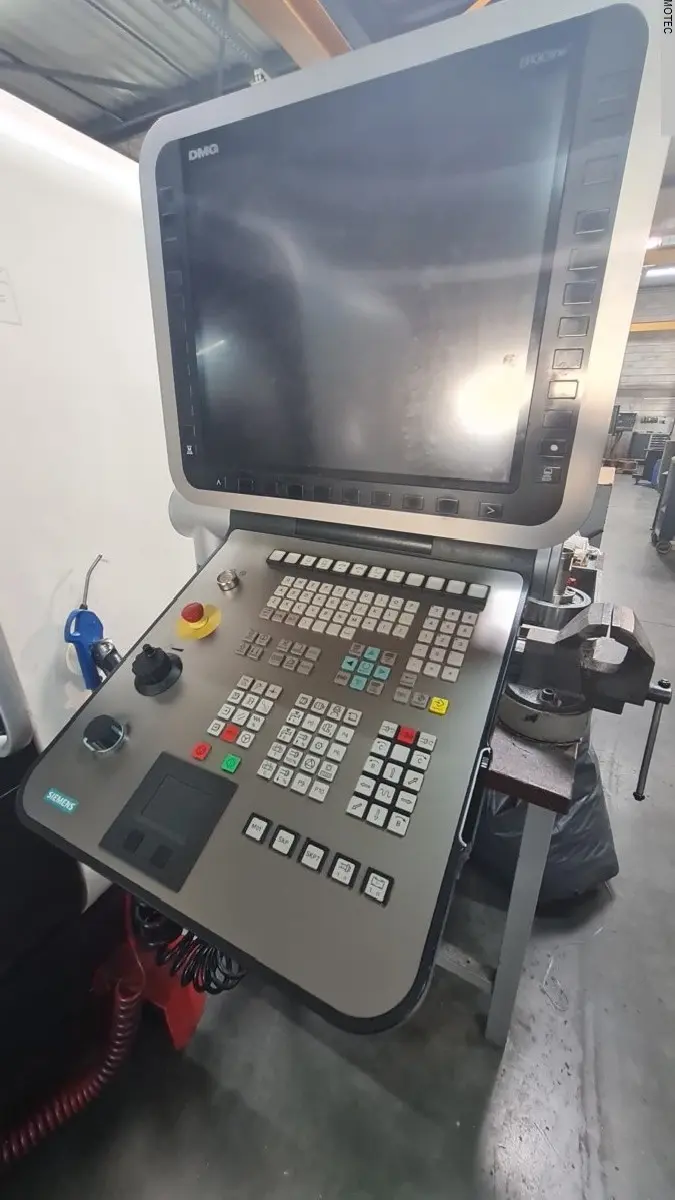

Steuerung: Siemens 840 D S
WerkzeugaufnahmeVDI 40 DIN69880
Drehmoment an der Spindel280 Nm
Spindelkopfyes
Umlaufdurchmesser über Bett500 mm
Gesamtleistungsbedarf65 kVA
Drehzahlbereichvon - bis 25 - 5000 U/min
Gewichtca. 5500 Kg
Drehdurchmesser310 mm
Drehzahlmax. -5000 U/min
Anschlusselektr. / mech. für Ölnebelabscheider
SteuerungCNC
Maschinengewicht5.5 t
Leistungmax. (40% ED) 11,3 kW
Spindelnase170 h5
Drehlänge850 mm
Spänefördereryes
Kühlmitteleinrichtung8/20 bar bestehend aus - Kühlmittelbehälter 600 l. 8
Reitstockprogr.
Raumbedarf ca.3.5x 2.4 x 2 m
ReitstockaufnahmeMK 5
Planweg300 mm
Längsweg550 mm
Umlaufdurchmesserü. Bett 600 mm
Futterdurchmessermax.255 mm
Arbeitsbereichyes
Spindeldurchmesser im vorderen Lager130 mm
x-Achse300 mm
z-Achse850 mm
Stangendurchmessermax. 65 mm
Werkzeugantriebsleistungyes
DreibackenfutterBB 210 SMW
Antriebsleistung 100% ED Antriebsleistung (100% ED) 25 kW
Hauptspindeldrehzahlen25 - 5.000 min/-1
C-Achseyes
Werkzeugträger 1yes
Anzahl der angetriebenen Werkzeuge16 pos.
Hauptantrieb1
Platzbedarf/Gewicht
Spannkraftmax. 800 daN
Hohlspanneinrichtung60 MM
Hauptspindelantrieb25 / 34 kW
Dokumentationyes
Spindelbohrung87 mm
Aufstellmaßeca. (Breite x Tiefe x Höhe) 3,99 x 2,69 x 1,99 m
Drehmomentder C-Achse (Haltemoment) 225 Nm
Lieferzeitnach Absprache
Y-Achsefür Kreuzschlitten, Hub ± 60 mm
Anzahl der Werkzeugplätze16 pos.
Preis Auf Anfrage
Spindelkopfgrösse170h5 mm
Drehzahl der C-Achse-200 U/min
Genauigkeit beim Punktstillsetzen0,01 Grad
Schaftdurchmesser nach DIN 6988040 mm
KM-Anlage 8/20 bar, 600 L, Bandfilteryes
Scharnierbandspäneförderer CTX betayes
NETSERVICE (CELOS)yes
Maschinenart: CNC Dreh- und Fräszentrum
Hauptspindel::
Werkzeugrevolver::
Antriebsleistung angetr. WZ-Stationen: 11,3 kW
Drehzahlbereich - angetr. Werkzeugstationen: max. 4.000 min -1
Verfahrwege::
Reitstock::
Reitstockverfahrweg: 600 mm
Glasmaßstab: x-Achse / x-Axis
Signal Lampe - 4 Farben:
CNC - Dreh- und Fräszentrum
GILDEMEISTER - CTX beta 500

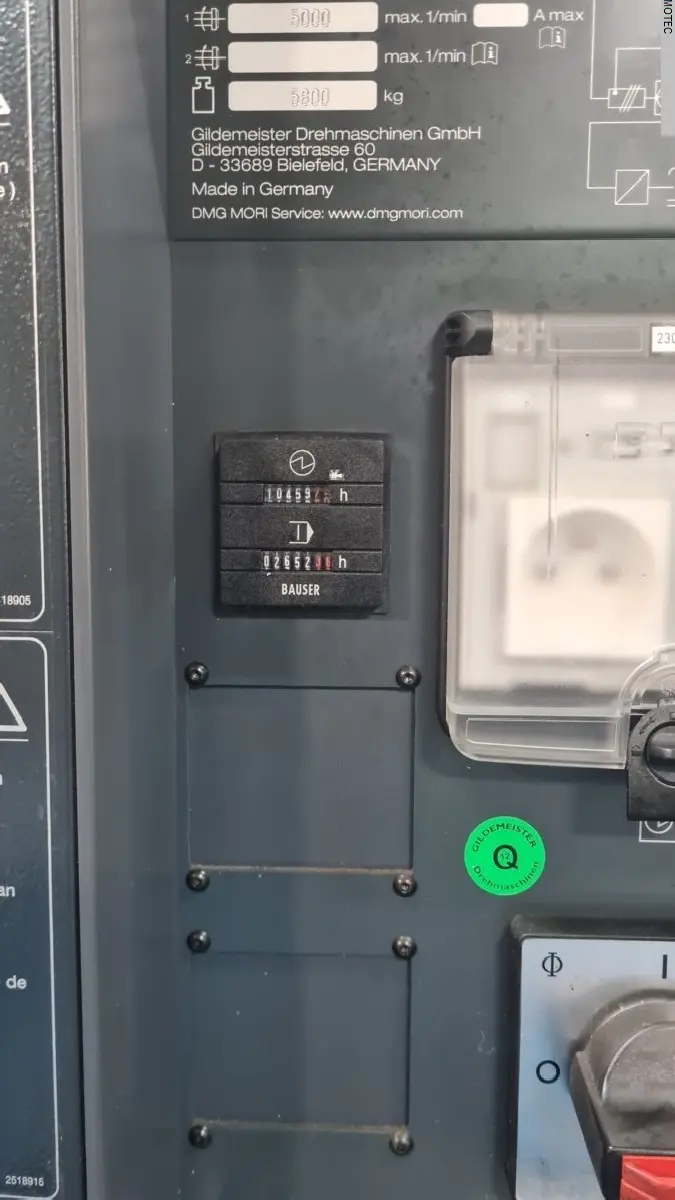

- Betriebsstunden: Spindellaufzeit: ca. 100h STUNDE NEUE SPINDEL
- C-Achse
- Y-Achse
BESCHREIBUNG
Allgemein
4-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung:
3D-Steuerung Siemens 840D sl Operate CELOS
Max. Drehlänge 500 mm
Drehspindel (links)
Flachflansch
Anzahl d. Werkzeugstationen 12
Anzahl der angetriebenen Werkzeugstationen 12
bar/20 l/min und 20 bar/40 l/min über M-Funktion anwählbar, mit Zuführung
durch die Revolverscheibe an alle Revolverstationen - Bandfilteranlage
Filterfeinheit 40
Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6
bar/20L/min
3-Backenfutter, BBD 210, Fa. SMW
SMW-Autoblok, einschließlich Anbauteile
Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür,
und Frontscheiben- umrahmung in Farbausführung tief schwarz

Demontage, Montage, Inbetriebnahme
