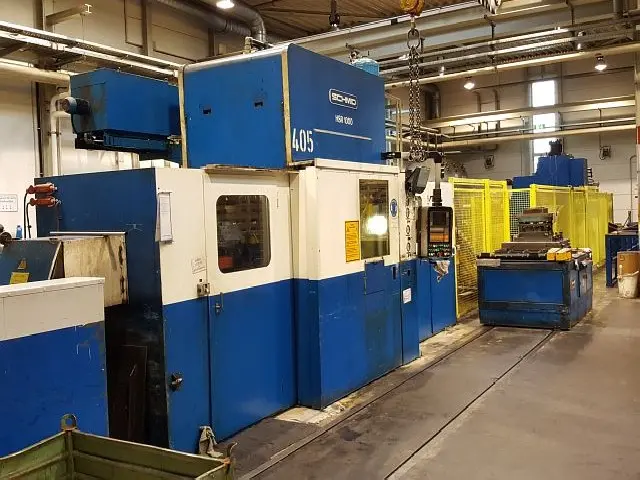

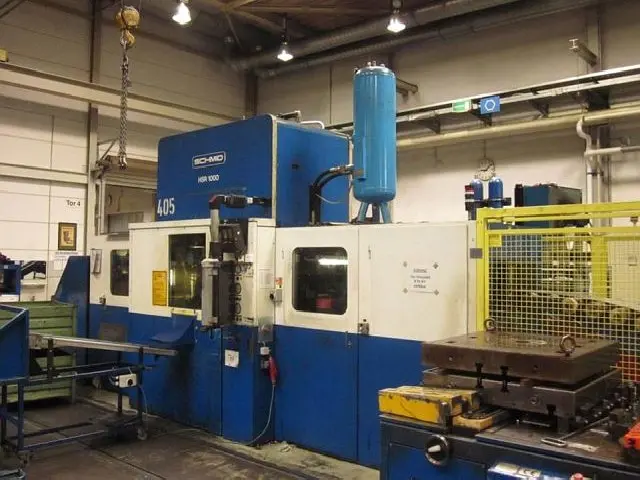

Feinstanzpresse SCHMID HSR1000, B.j. 1995

STEUERUNG
  SPS Steuerung SIEMENS S5

PRESSEN BAUART
  Antriebssystem: hydraulisch
  Werkzeug Schnellwechselsystem: ja

STÖSSEL
  Gesamt-Nennkraft: 1000 to
  Hub: 300 mm
  Hubzahl max.: 32 /min

STÖSSEL (HYDR. PRESSE)
  Zustellgeschwindigkeit max.: 150 mm/s
  Arbeitsgeschwindigkeit min.: 10 mm/s
  Arbeitsgeschwindigkeit max.: 30 mm/s
  Rückzugsgeschwindigkeit max.: 200 mm/s

GEGENHALTER
  Nennkraft: 160 to
  Hub: 40 mm

RINGZACKE
  Nennkraft: 400 to
  Hub: 40 mm

WERKZEUG-EINBAURAUM
  Untere Aufspannfläche (links-rechts): 900 mm
  Untere Aufspannfläche (vorne-hinten): 900 mm
  Obere Aufspannfläche (links-rechts): 900 mm
  Obere Aufspannfläche (vorne-hinten): 900 mm
  Einbauhöhe max.: 500 mm
  Abstand zw. den Ständern (links-rechts): 1250 mm
  freier Durchgang seitlich (Breite): 535 mm
  Bolzenbild - Länge in Streifenrichtung: 363 mm

ANLAGEDATEN (BANDANLAGEN)
  Blechbreite (max): 450 mm
  Blechstärke (max): 12 mm
  max. Gewicht der Bandrolle: 5 to

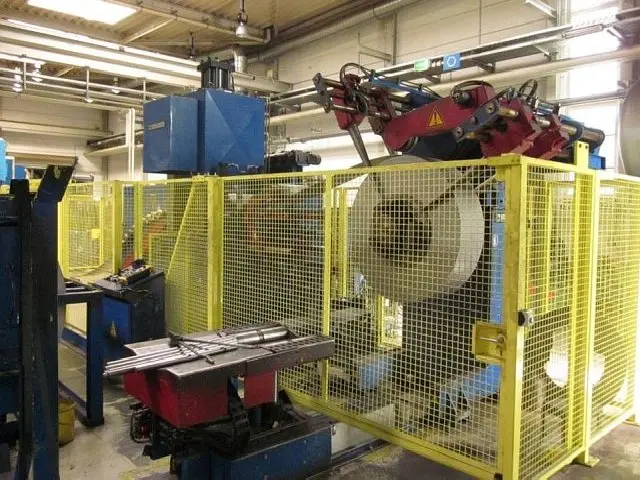

COIL ABROLLEINHEIT
  Bauweise: Einfachhaspel
  Blechbreite (max): 450 mm
  Blechbreite (min): 80 mm
  max. Gewicht der Bandrolle: 5 to

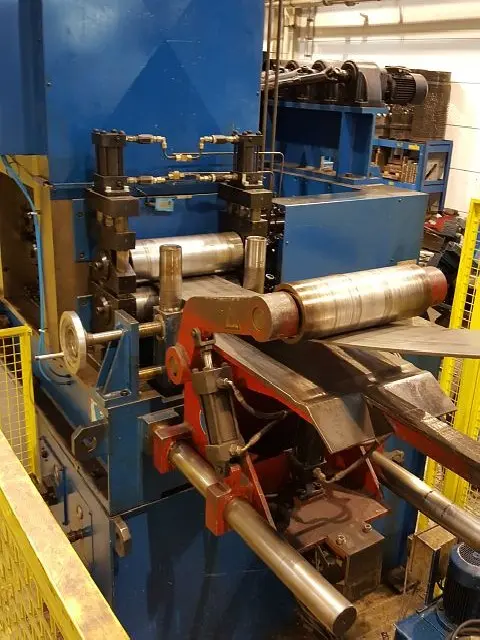

BLECH-RICHTEINHEIT
  Blechbreite (max): 450 mm
  Blechbreite (min): 80 mm
  Blechstärke (max): 12 mm
  Blechstärke (min): 1 mm
  Anzahl der Richtwalzen: 8
  Schlaufensteuerung: ja

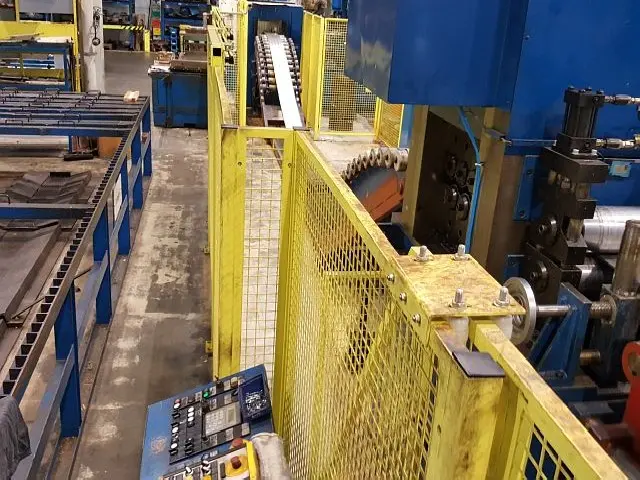

VORSCHUBEINHEIT
  Bandvorschub Bauart: Zangenvorschub
  Bandschmiereinrichtung: ja
  Einlaufrollenkorb: ja


+ Bandanlage SCHLEICHER
  Haspel HES 12-850
  Richtmaschine RMS 8-125/160-0550
+ Vorschub mit motorischer Höhenverstellung
+ Bandschmiereinrichtung (Walzen)

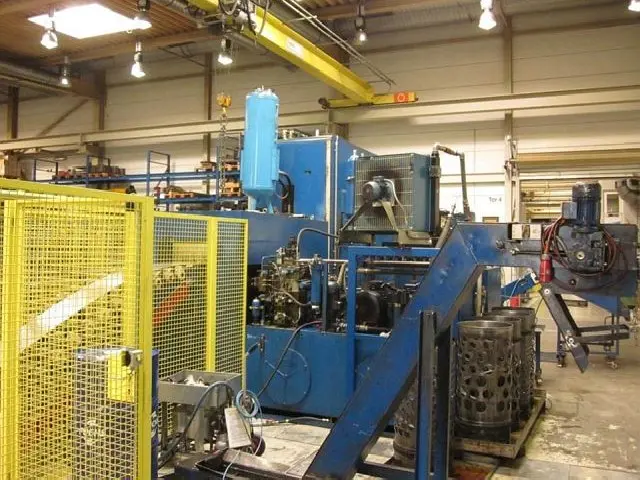

+ Pumpe TRUNINGER, Ventile VICKERS

+ Schnittschlagdämpfung (Sonderausrüstung)

+ Werkzeugwagen STÄHLER
+ Werkzeug-Schnellspannsystem, hydraulisch für FEINTOOL und SCHMID Werkzeug-Standard

+ Volleinhausung der Presse, Schutzzaun für Bandanlage

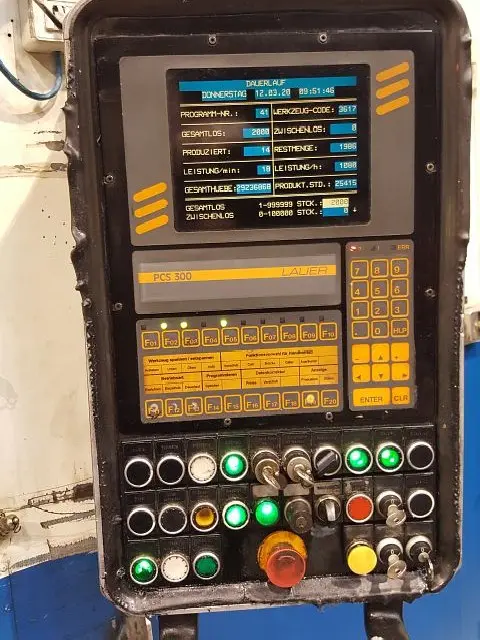

+ Steuerung SIEMENS S5 mit Bedieneinheit  LAUER PCS 300
