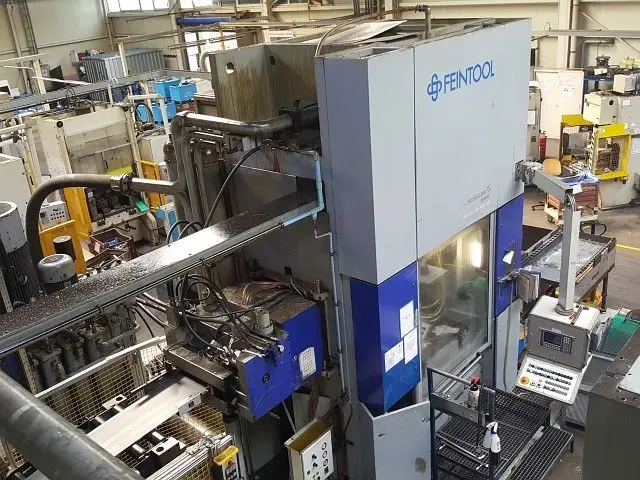

Maschinentyp: | Feinstanzpresse |
Hersteller: | FEINTOOL |
Baujahr: | 2000 |
Modell: | HFA 14000 |
Zustand: | gebraucht |
Betriebsstunden: | h |
Referenznummer: | p179751 |
Pressen Bauart | ||
---|---|---|
Antriebssystem: hydraulisch | ||
Gestellbauart: 2-Ständer, monoblock | ||
Werkzeug Schnellwechselsystem: ja | ||
Material-Durchlaufrichtung: links-rechts |
Stössel | ||
---|---|---|
Gesamt-Nennkraft: | 1400 | to |
Hub: | 340 | mm |
Stössel (hydr. Presse) | ||
---|---|---|
Zustellgeschwindigkeit max.: | 100 | mm/s |
Arbeitsgeschwindigkeit min.: | 5 | mm/s |
Arbeitsgeschwindigkeit max.: | 40 | mm/s |
Rückzugsgeschwindigkeit max.: | 120 | mm/s |
Gegenhalter | ||
---|---|---|
Nennkraft: | 350 | to |
Hub: | 50 | mm |
Ringzacke | ||
---|---|---|
Nennkraft: | 700 | to |
Hub: | 50 | mm |
Werkzeug-Einbauraum | ||
---|---|---|
Untere Aufspannfläche (links-rechts): | 1270 | mm |
Untere Aufspannfläche (vorne-hinten): | 1800 | mm |
Obere Aufspannfläche (links-rechts): | 1200 | mm |
Obere Aufspannfläche (vorne-hinten): | 1200 | mm |
Werkzeugbreite max.: | 1150 | mm |
Werkzeugtiefe max.: | 1150 | mm |
Einbauhöhe max.: | 940 | mm |
Werkzeuggewicht max.: | 6000 | kg |
Anlagedaten (Bandanlagen) | ||
---|---|---|
Blechbreite (max): | 650 | mm |
Blechstärke (max): | 18 | mm |
max. Gewicht der Bandrolle: | 7.5 | to |
Arbeitsgeschwindigkeit (max): | 10 | m/min |
Material-Durchlaufrichtung: links-rechts |
Coil Ladestuhl | ||
---|---|---|
max. Gewicht der Bandrolle: | 7.5 | to |
Coil Abrolleinheit | ||
---|---|---|
Bauweise: Einfachhaspel | ||
Blechbreite (max): | 100 | mm |
Blechbreite (min): | 650 | mm |
max. Gewicht der Bandrolle: | 7.5 | to |
max. Aussendurchmesser Bandrolle: | 2000 | mm |
Spreizbereich von: | 470 | mm |
Spreizbereich bis: | 530 | mm |
Blech-Richteinheit | ||
---|---|---|
Blechbreite (max): | 650 | mm |
Blechbreite (min): | 100 | mm |
Blechstärke (max): | 16 | mm |
Blechstärke (min): | 2 | mm |
Anzahl der Richtwalzen: | 8 | |
Durchmesser der Richtwalzen: | 127 | mm |
Abstand der Richtwalzen: | 134 | mm |
Durchmesser der Einzugswalzen: | 160 | mm |
Arbeitsgeschwindigkeit (min): | 1 | m/min |
Arbeitsgeschwindigkeit (max): | 10 | m/min |
Schlaufensteuerung: ja |
Vorschubeinheit | ||
---|---|---|
Bandvorschub Bauart: Walzenvorschub | ||
Blechbreite (max): | 630 | mm |
Blechstärke (max): | 20 | mm |
Vorschubschritt (max): | 999.9 | mm |
Elektrische Anschlussdaten | ||
---|---|---|
Anschlussspannung: | 400 | V |
Netzfrequenz: | 50 | Hz |
Bandanlage bestehend aus: - Coil-Ladestuhl - Abwickelhaspel SCHULER HES 12-850 - Richtmaschine SCHULER RM 8-125/160-0650 (650x16 mm) |
