STEUERUNG

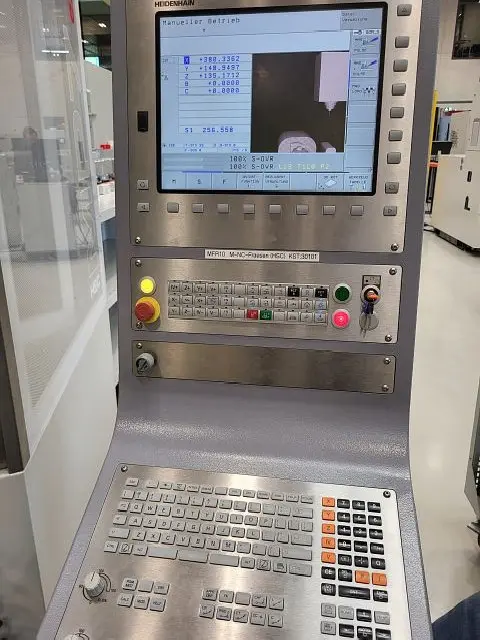

CNC Steuerung HEIDENHAIN TNC 640
ARBEITSBEREICH -KUBISCH-
Anzahl Bearbeitungsachsen (ohne Parallelachsen): 5
Verfahrweg X-Achse: 640 mm
Verfahrweg Y-Achse: 250 mm
Verfahrweg Z-Achse: 400 mm
Drehbereich B-Achse von: 105 °
Drehbereich B-Achse bis: -105 °
Drehbereich C-Achse von: 0 °
Drehbereich C-Achse bis: 360 °
Abstand Spindelnase - Aufspannfläche (max.): 450 mm
TISCH
Werkstück Gewicht (max): 60 kg
SPINDEL / KOPF
Drehzahlbereich bis: 42000 /min

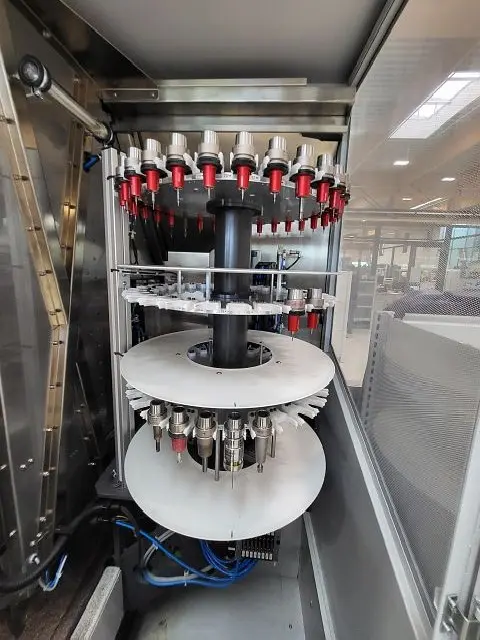

WERKZEUGMAGAZIN
Anzahl Werkzeugpositionen: 90
ELEKTRISCHE ANSCHLUSSDATEN
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
ABMESSUNGEN / GEWICHTE
Platzbedarf -links/rechts-: 2400 mm
Platzbedarf -vorne/hinten-: 2370 mm
Gesamthöhe: 3000 mm
ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN
Bandfilter: ja
Innere Kühlmittelzuführung (IKZ): ja
Arbeitsraum-Vollverkleidung: ja
CE konform: ja
Maschinenausstattung:
- Genauigkeitspacket

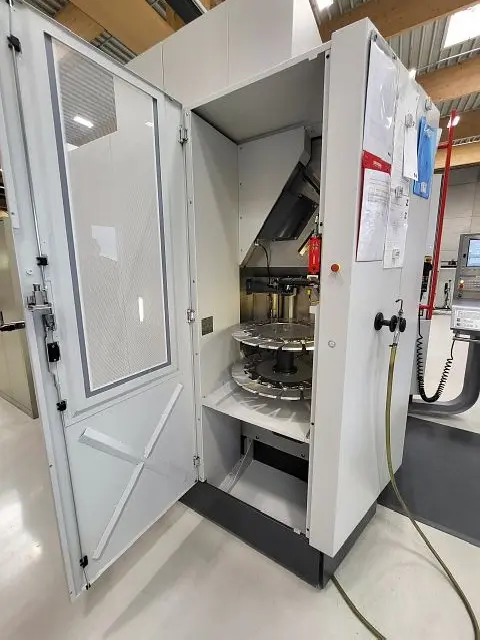

- Werkstückmagazin für 36 ITS Paletten 50/148
- Renishaw OMP 400 (Messtaster)
Tischfutter PowerChuck P Ø150
Werkzeugvermesssung BLUM
Infrarotmesstaster Renishaw OMP400
Mediumverteiler MHT mit 3 Dosiereinstellungen
Thermopaket / Genauigkeitspaket
Kinematic-Opt inkl. Kalibrierpalette Kugel 30mm
Dynamische Kollisionskontroller (DCM)
Z-Achsen-Kompensation
Störmelder exo-call
Ferndiagnose exo-net
1 Netzwerkanschluss
Handsteuerleiste HSCI FS
Zusatzleuchte Arbeitsraum
Druckverstärkerung für Spannfutter
