Hersteller | WEILER |
Typ | E 80/3 |
Baujahr | 1996 |

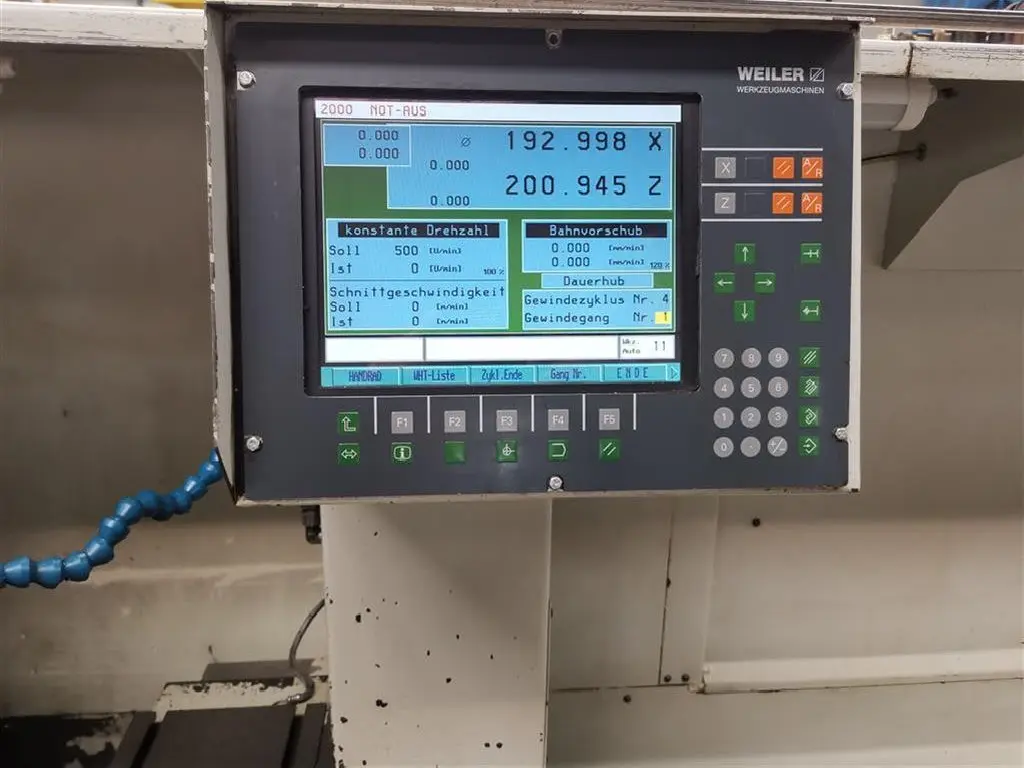

Steuerung | Sinumerik 805 Weiler |
Spindelkopf | nach DIN 55027 Gr. 11 |
Spitzenweite | ca.3000 mm |
Gesamtleistungsbedarf | 26 kW |
Maschinenabmessungen LxBxH | 4,8 x 2,0 x 1,85 m |
Drehzahl | 1 - 450 und 4 - 1800 U/min |
Steuerung | CNC (Sinumerik 805 Weiler) |
Maschinengewicht | 6,9 t |
Einschaltstunden | 23492 h |
Reitstock | mit mitlaufender Spitze, Verschiebung max. 3000mm |
Gewindeschneiden | : Metrisch Gewinde 0,1 - 250mm, Zoll Gewinde 1/4 - 56, Modul Gewinde 0,125 - 28 und DP Gewinde 1 - 224 |
Reitstockpinolenhub | 225 mm |
Umlaufdurchmesser | über Kröpfung: 850 mm |
Planschlittenweg | 410 mm |
Spindeldurchlass | Ø 106 mm |
Dreibackenfutter | Ø 400mm, manuell |
Spindel | über 2-stufiges Zahnradgetriebe in Verbindung mit regelbaren Drehstromhauptantrieb |
Drehmoment | 3150 Nm |

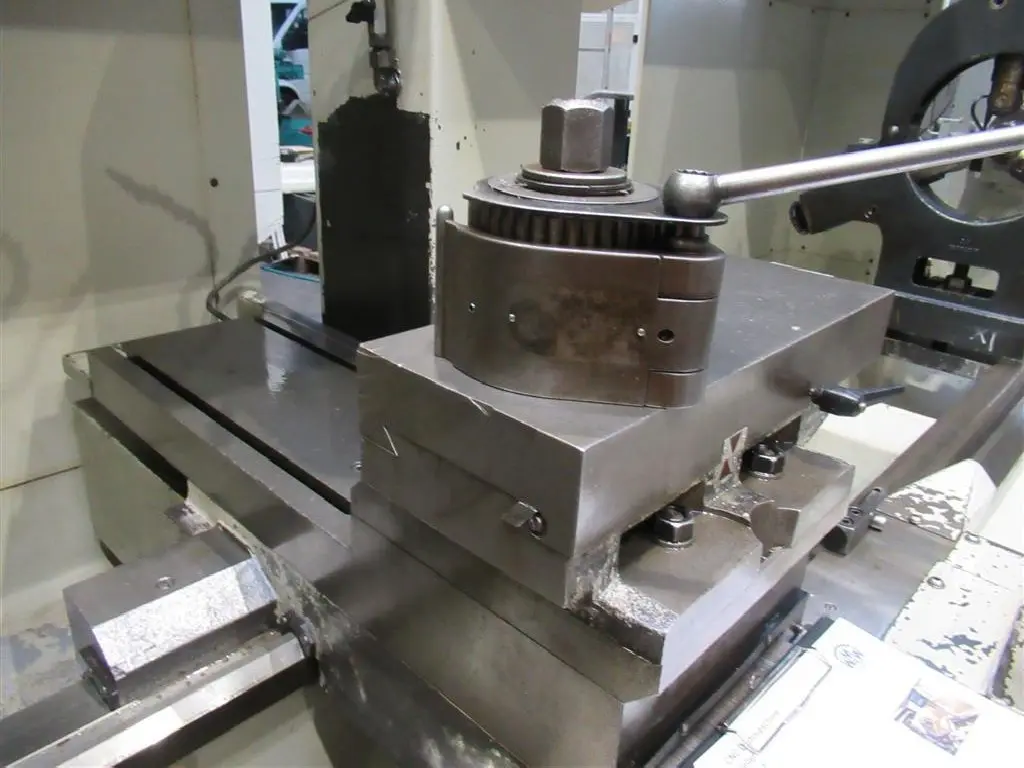

Werkzeugsystem | Multifix |
Preis | |
Maschinenart: Drehmaschine - zyklengesteuert
Lieferzeit: : sofort
Drehlänge: 3050 mm
Umlaufdurchmesser über Bett: 810 mm
Umlaufdurchmesser über Schlitten: 510 mm
Spitzenhöhe: 400 mm
Werkstückgewicht zwischen Spitzen: 3400 kg
Reitstockaufnahme ISO: MK 6
Präzisionsdrehmaschine mit Zyklenautomatik
weitere Merkmale:
Kröpfung Länge 160mm
Aufbau:
einsatzgehärtete und feinstgeschliffene Zahnräder
Präzisionslagerung der Hauptspindel sorgt für höchste Rundlaufgenauigkeit
Der Support sitzt auf 90° Prismenführung.
automatische Zentralschmierung
Kühlmittelbehälter mit Zuführung und Pumpe
Zubehör:

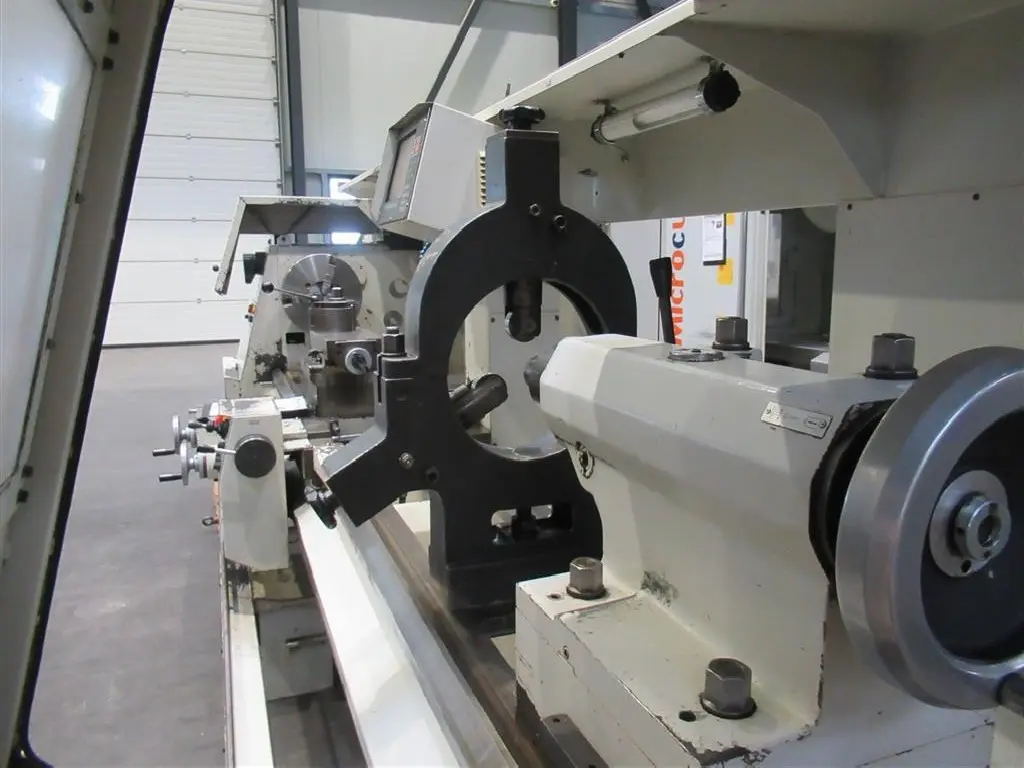

1x Lünette Ø 300mm
1x Planscheibe Ø 400mm
div. mitlaufende Spitze
2x div. Mitnehmerspitzen (vergleichbar siehe Foto)
