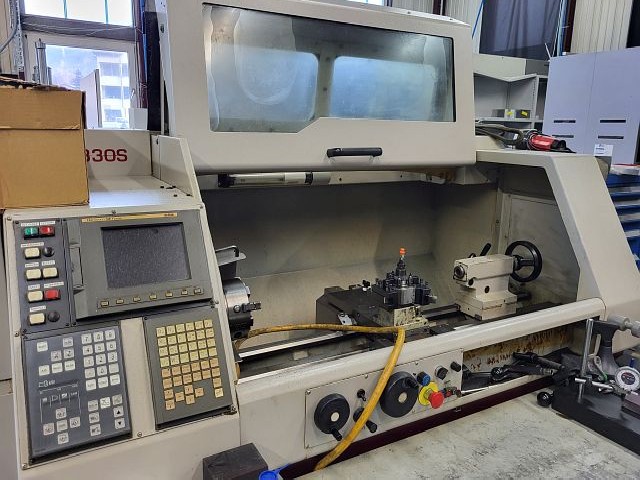

CNC Drehmaschine - Schrägbettmaschine HARRISON ALPHA 330 S

STEUERUNG

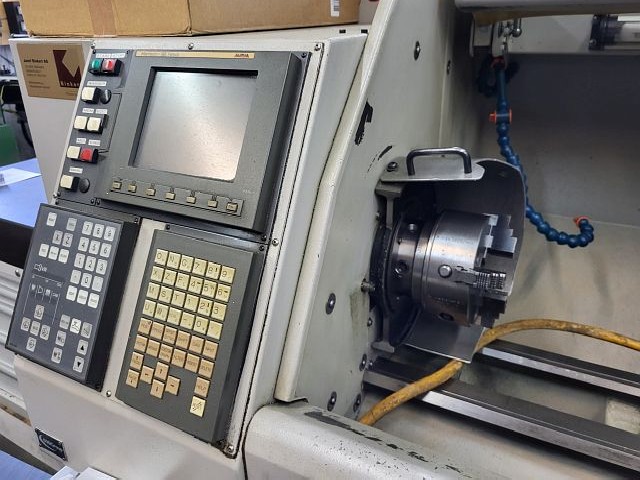

  Zyklensteuerung GE FANUC ALPHA

FUNKTIONALITÄT
  Bauweise: Flachbett
  Anzahl Spindeln: 1

ARBEITSBEREICH -DREHEN-
  Umlaufdurchmesser (max): 330 mm
  Drehdurchmesser (max): 210 mm
  Werkstück Länge max.: 1000 mm

HAUPTSPINDEL
  Drehzahlbereich von: 0 /min
  Drehzahlbereich bis: 3500 /min
  Anzahl Getriebestufen: 2
  Spindeldurchgang: 42 mm

KREUZSCHLITTEN
  Eilgang Z: 4000 mm/min
  Eilgang X: 2000 mm/min

REITSTOCK
  Spitzenweite (max): 1000 mm
  Pinolenhub: 110 mm
  Pinolendurchmesser: 42 mm
  Pinolenaufnahme: MK 3

ELEKTRISCHE ANSCHLUSSDATEN
  Leistungsaufnahme (gesamt): 7.5 kW
  Anschlussleistung: 19 kVA
  Anschlussspannung: 400 V
  Netzfrequenz: 50 Hz

ABMESSUNGEN / GEWICHTE
  Platzbedarf -links/rechts-: 2000 mm
  Platzbedarf -vorne/hinten-: 1200 mm
  Gesamthöhe: 1700 mm
  Gesamtgewicht ca.: 1300 kg


Maschine steht noch im Werk, nicht unter Strom
