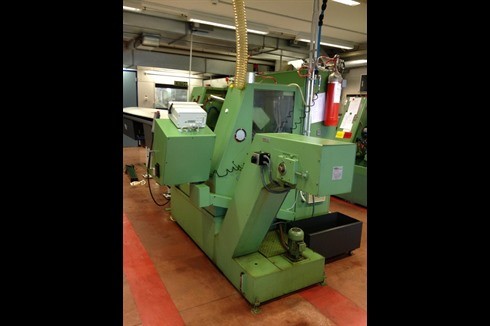

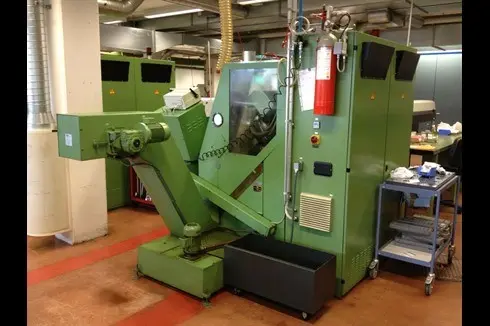

CNC Drehmaschine Schaublin 110 CNC, B.j. 1990

Anzahl Werkzeugposition
Anzahl Werkzeugposition:
Anzahl gesteuerter Achsen:

Steureung: GE FANUC Series OT
Betriebsstunden: 43032
Technische Daten
Spitzenhöhe: 110 mm
Spitzenweite: 300 mm
Drehdurchmesser über Planschlitten: 115 mm
Spindelbohrung: 32 mm
Schlitten:
Längsweg (Z-Achse): 295 mm
Planweg (X-Achse): 220 mm

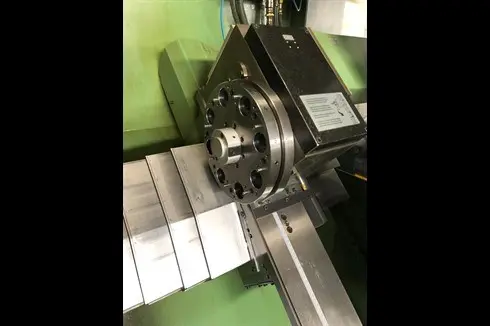

Revolverschlitten: Anzahl: 1 kein (leer)
Anzahl Positionen Revolver 1: 8 kein (leer)
Werkzeugaufnahme Durchmesser: 35 mm
Spindelaufnahme:

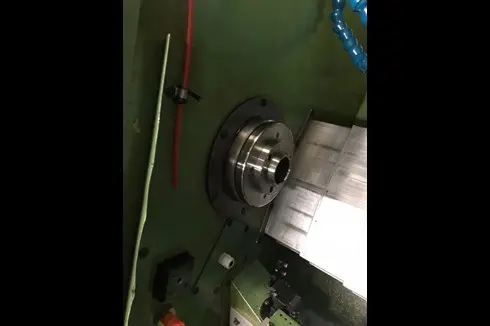

Camlock
Spindeldrehzahlen:
Stufenlos
von: 30 U/min
bis: 6000 U/min
Reitstock-Pinolenaufnahme:
Morse Konus: 2 MK
Pinolenhub: 100 mm
Vorschübe:
Stufenlos
Längs von: 0.1 mm/min
bis: 5000 mm/min
Plan von: 0.1 mm/min
bis: 5000 mm/min
Eilgang: 10 m/min
Spindelmotor: 5.50 kW
Anschluss 50 Hz 3x: 380 Volt
Maschinengewicht ca.: 1350 kg
Abmessungen Maschine:
Länge: 1700 mm
Breite: 1942 mm
Höhe: 1774 mm
Diverses Zubehör:
3-Backenfutter Ø
Satz harte Backen
Spannzangenaufnahme: B 32 kein (leer)
Satz Glockenzangen
Beleuchtung
Kühlmitteleinrichtung
Spritzschutzkabine komplett
Zentralschmierung
Elektronisches Handrad
Schnittstelle RS 232
C Achse mit Interpolation
Späneförderer
Satz Werkzeughalter
Angetriebene Werkzeugaufnahmen
