| Hersteller | MAZAK |
| Typ | INTEGREX IG 70 x 3000 |
| Baujahr | 1998 |
| Werkzeugaufnahme | 32x32x170 mm |
| Drehmoment an der Spindel | 6.664 Nm |
| Gesamtleistungsbedarf | 45 / 37 kW |
| Drehdurchmesser | 915 mm |
| Steuerung | CNC (MAZATROL T-Plus) |
| Maschinengewicht | 23000 kg |
| Spindelnase | A2-11 " |
| Angetriebene Werkzeuge | CAT 50 |
| Werkzeugwechselzeit | ca. 5 sec |
| Werkzeuggewicht max. | angetriebene 20 kg |
| z-Achse | 3055 mm |
| Spindelbohrung | 116 mm |
| Preis |  |
Maschinenart: CNC Drehmaschine
Lieferzeit: : sofort
Drehlänge: 3000 mm
max. Drehdurchmesser über Schlitten: 770 mm
Spitzenhöhe: 1325 mm
Drehzahlenbereich:: 2-1300 U/min
mit Indexierung: (C-Achse) 0°-360° / 0,001°

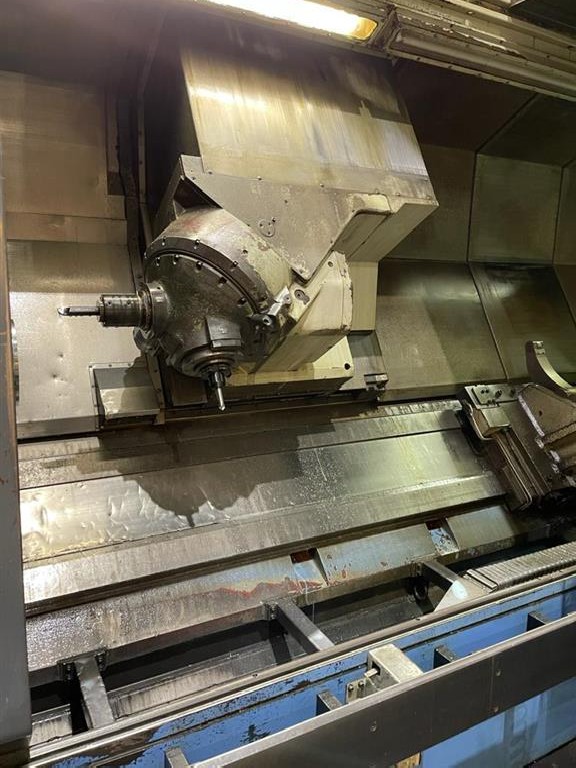

Ausführung der Werkzeugrevolver: 2-fach Revolver für Aufnahmen von feststehende und angetriebene Werkzeuge
Revolverschaltzeit : 1,5 sec
Antriebsleistung Werkzeugwechsler: 11 kW
Drehzahlenbereich Werkzeugwechsler: 18-3000 U/min
Bohrstangenaufnahme: 16/20/25/32/40/50 mm
Aufnahme der Bohrer: MK3 / MK4
Aufnahme der U-Bohrer: 20/25/32/40/50 mm
Anzahl der Werkzeugplätze: 30
x-Achse : 745 mm
Eilgangsgeschwindigkeit x-Achse: 12 m/min
Eilgangsgeschwindigkeit z-Achse: 15 m/min
Eilgangsgeschwindigkeit c-Achse: 15 U/min
Vorschubbereich x-Achse: 0-2000 mm/min
Vorschubbreich y-Achse: 0-2000 mm/min
Vorschubbreich z-Achse: 1° - 2000° °/min
Reitstockverfahrweg: 2810 mm
Tankinhalt : 390 l

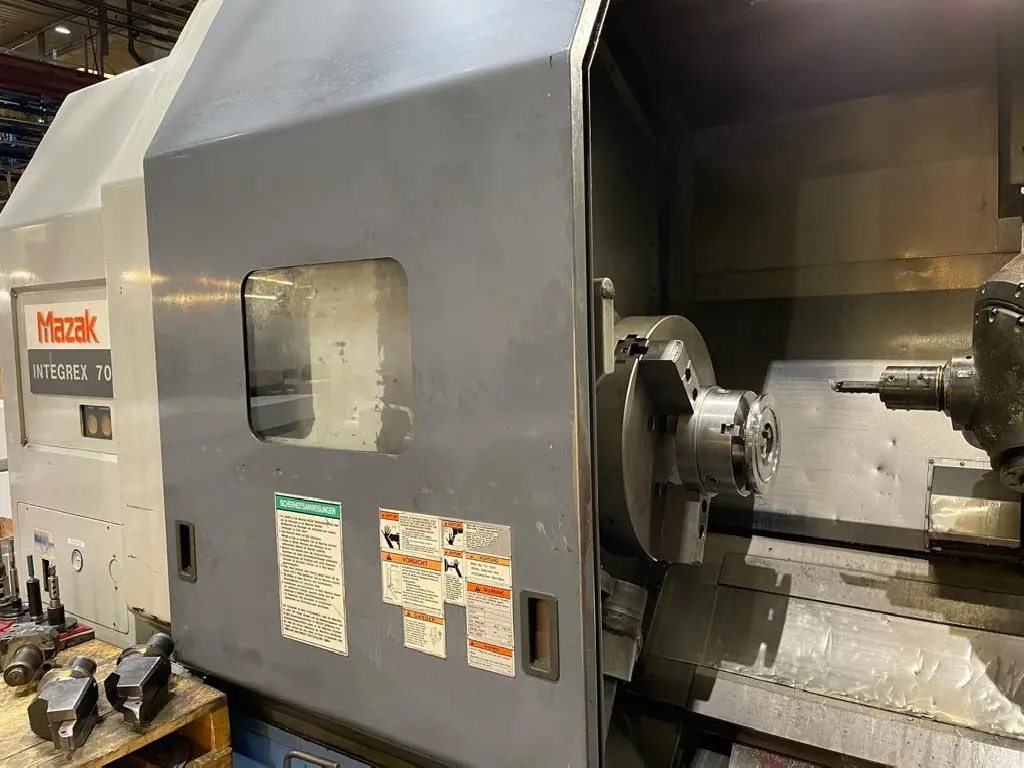

1 gebr. CNC Drehmaschine MAZAK INTEGREX IG 70 x 3000 mit MAZATROL T-Plus Steuerung
Herstellerbeschreibung/Ausstattung gem. ursprüngliche Auftragsbestätigung:
- C-Achse
- Rückmelduing des Futter-Zustandes (geöffnet/geschlossen)
- Absolutes Positionssystem
- NC-programmierbarer Reitstock (nur für Ausführung UNIVERSAL)
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll-gekapselten Arbeitsraum
- Späneförderer (Scharnierbandausführung), Auswurf seitlich
- Arbeitsraumbeleuchtung

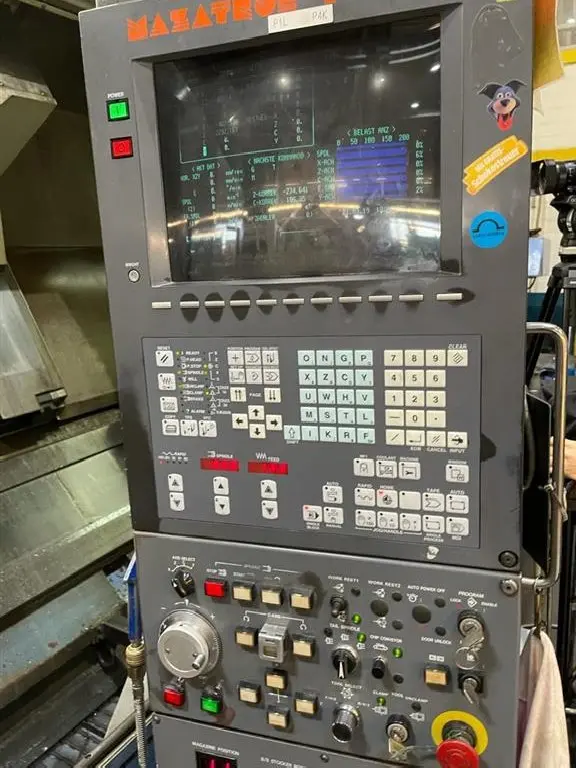

- CNC-Steuerung Mazatrol T-PLUS (Dialogprogrammierungssystem) mit Farbgrafikbildschirm
- Werkzeugstandzeitüberwachung
- diverse werkzeuge
Sonderzubehör gem. ursprüngliche Auftragsbestätigung:
- Kühlung durch angetriebene Werkzeuge
- Hochdruckkühlung
- 24" Futter ohne Durchgang
- Automatisches Tool Eye
- Vorbereitung für automatische Lünette
- Überlast Detektor
- Synchrones Gewindeschneiden
- Automatische Lünette Zentrierdurchmesser 320-500mm
- 2x MAZAK Camware für T-PLUS
Inkl.
- TSUBAKI CT 20 Späneförderer
- 380er 3-Backenfutter
