Hersteller | Index |

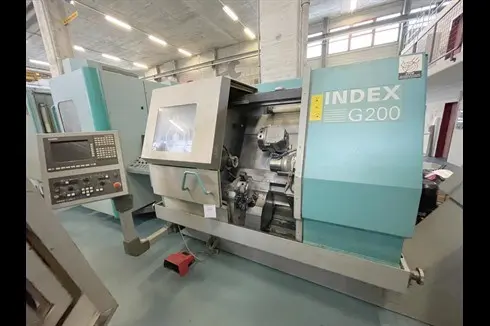

Typ | G 200 |
Baujahr | 2004 |
Drehdurchmesser | mm |
Drehlänge | mm |
Preis | € 000 |
Anzahl Werkzeugposition
Anzahl Werkzeugposition:
Anzahl gesteuerter Achsen:

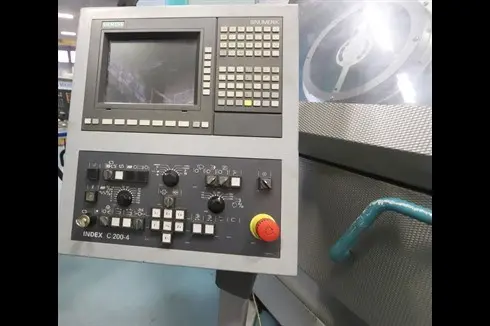

Steureung: SIEMENS SINUMERIK 840C
Technische Daten
Anzahl Spindeln: 2 kein (leer)
Anzahl Revolver: 2 kein (leer)
Spindelbohrung: 65 mm
Drehdurchmesser: 200 mm
Drehlänge: 400 mm
Revolver:
Anzahl Positionen Revolver 1: 14 kein (leer)
Anzahl Positionen Revolver 2: 14 kein (leer)
Angetriebene Werkzeuge Revolver 1: 14 kein (leer)
Angetriebene Werkzeuge Revolver 2: 14 kein (leer)
Drehzahlen: 6000 U/min
Leistung drehende Werkzeuge: 5.5 kW
Werkzeugaufnahme DIN: 69 880 kein (leer)
Oberer Revolverkopf:
X-Achse: 120 mm
Z-Achse: 400 mm
B-Achse Schwenkbereich: 360 °
Winkelschritte: 5 °
Unterer Revolverkopf:
X-Achse: 105 mm
Z-Achse: 400 mm
Hauptspindel:: HAINBUCH kein (leer)
Spindeldurchlass: 53 mm
Spindeldrehzahlen:
Stufenlos
bis: 6000 U/min
Gegenspindel:: HAINBUCH kein (leer)
Drehzahl max.: 6000 U/min
Spindeldurchlass: 60 mm
Spindeldurchmesser: 160 mm
Gegenspindelweg: 445 mm
Eilgang X: 22.5 m/min
Eilgang Z: 45 m/min
Eilgang Y: 7.5 m/min
Spindelmotor: 39 kW
Anschluss 50 Hz 3x: 400 Volt
Maschinengewicht ca.: 4800 kg
Abmessungen Maschine:
Länge: 2500 mm
Breite: 2400 mm
Höhe: 2700 mm
Diverses Zubehör:
Beleuchtung
Lademagazin: LNS kein (leer)
Typ: SUPER HYDROBAR kein (leer)
Werkzeugablage
Schnittstelle RS 232
Teiletransportband
Späneförderer
Fusspedal

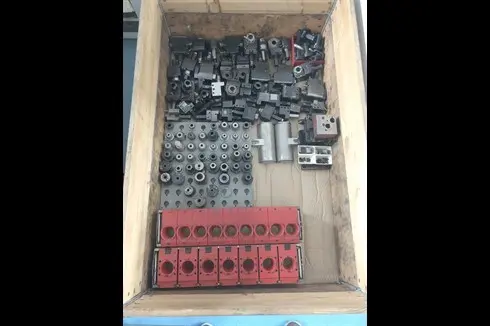

Satz Stahlhalter
Satz Werkzeughalter
Rotierendes Sichtfenster
