| Hersteller | GRAZIANO |
| Typ | GT 300 |
| Baujahr | 1999 |
| Steuerung | BOSCH INDRAMAT |
| Maschinengewicht ca. | 4000 |
| Gesamtleistungsbedarf | 20 |
| Drehdurchmesser | 330/260/230 |
| Drehlänge | 500 |
| Raumbedarf ca. |  |
GRAZIANO (Italien)
CNC - gesteuerte Drehmaschine mit BOSCH – INDRAMAT
CNC-Steuerung System 200
Type GT 300 Baujahr 1999 # 31083
______________________________________________________
Dreh-durchm. maximal 330/260/230 mm
Schwing-durchm. über Bett max. 330 mm
Schwing-durchm. über Schlitten max. 260 mm
Drehlänge / Schlittenweg max. (X-Achse) 590 / 500 mm
Revolverschlitten-Weg plan ca. (Z-Achse) 160 mm
Scheiben-Revolver mit 12 Werkzeugen-Aufnahmebohrung 30 mm
Vorschubbereich des Revolvers 0 - 30.000 mm/Min.
Vorschubkraft in Z/X-Achse 4.500 daN
Spindelbohrung 66/50 mm
Spindel-Drehzahlen (1-Stufen-Getriebe) stfl. 12,5 - 6.000 U/Min
Gewindesteigung max. 99,9 mm
Drehzahlbereich der 12 angetr. Werkzeuge 4 kW 30 – 4.000 U/Min.
Spindelantrieb 10 kW
Gesamtantrieb ca. 20 kW - 400 V - 50 Hz
Gewicht 4.000 kg
Zubehör / Sonderausstattung
• BOSCH-INDRAMAT CNC-Steuerung System 200 für 4 Achsen X/Z/C u. Y,
mit Farbbildschirm, Direkteingabe aller Drehparametern, WOP - Pro-
grammierung

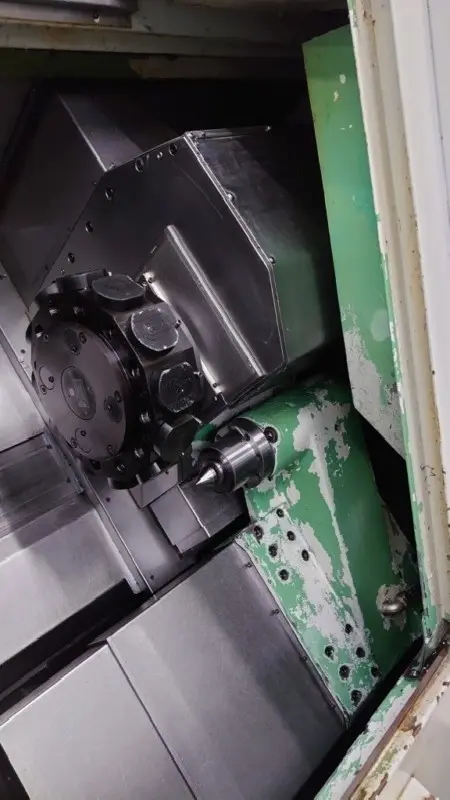

• Zwölf-Stationen „ Scheiben“-Revolverkopf“ Fabrikat SAUTER mit 12
motorisch angetriebenen Werkzeugaufnahmepositionen (? 30) zum Bohren,
Fräsen, Nuten und Gewindeschneiden, etc.
• Y-Achse ca. 30 mm zum vertikalen Verschieben/Abheben des Revolvers,
• C- Achse = Spindelausricht- und -Positioniereinrichung mit eigenem
Antrieb und ROD
• hydr. Reitstock Pinolenkraft 14.000 N, SK 30, Pinolenhub 100 mm,
• Stfl. regelbarer Spindelantrieb mit 1-Stufen-Getriebe u. mit max.
Drehmoment von 130 Nm,
gekühlt und versehen mit AUTOBLOK hydr. Hohlspannzylinder für Spannzangen,
ca. 40 Stück große Spannzangen bis Mat.-Ø 60 mm, auch 6-kt.Profile, etc.
• sehr reichhaltiges Zubehör, speziell einige angetriebene Werkzeuge und
weitere verschiedene Werkzeughalter für Revolverkopf, Spannzangen für
Werkzeuge
• Ausschwenkbarer Werkzeugmeßtaster, Werkstückgreifer mit Ablage,
reichhaltiges Sortiment an Original SAUTER Werkzeughalter, viele davon
mit Werkzeugantrieb u. mit Spannzangen
• Kühlmitteleinrichtung, Zentralschmierung, eingebaute Hydraulik,
Fußschalter, und vieles mehr.
Zustand : gut bis sehr gut – in Kürze vorführbereit,
aufgrund des reichhaltigen Zubehörs sehr wertvoll
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
