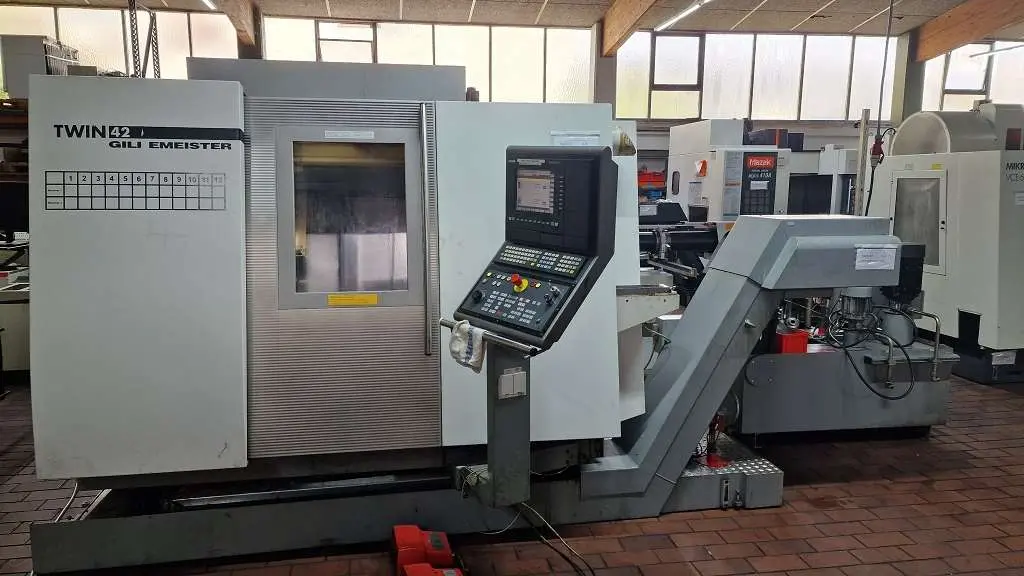

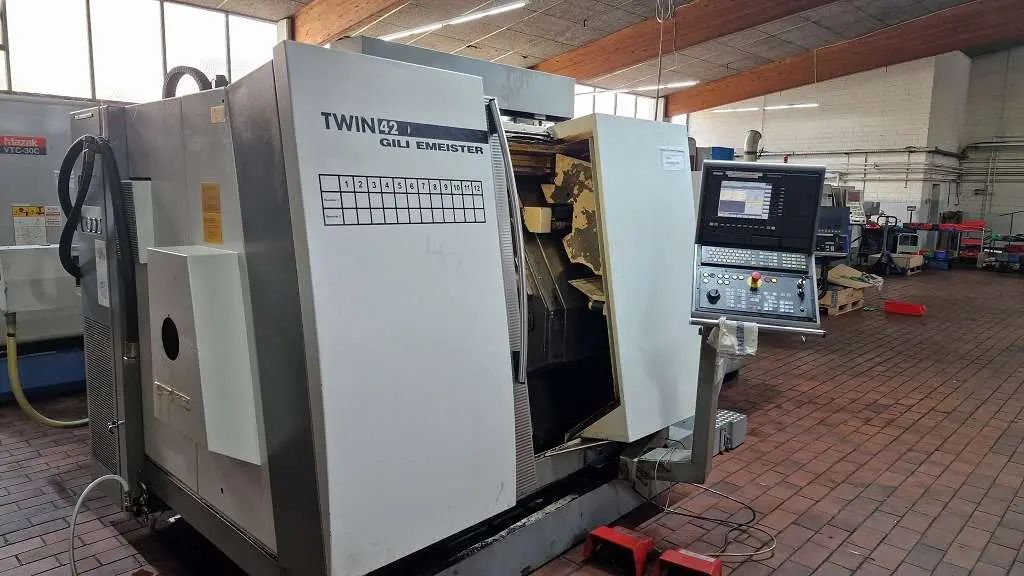

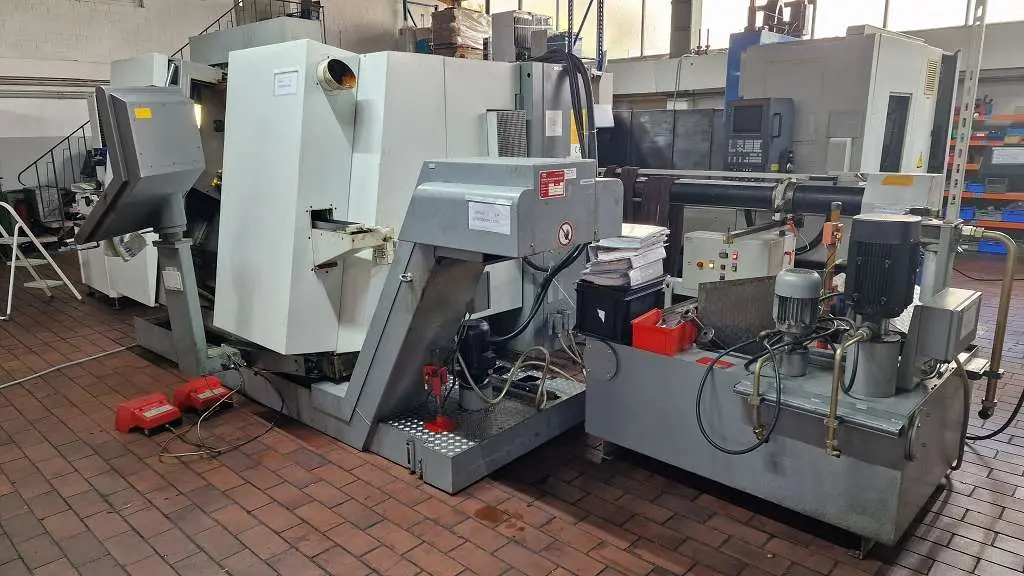

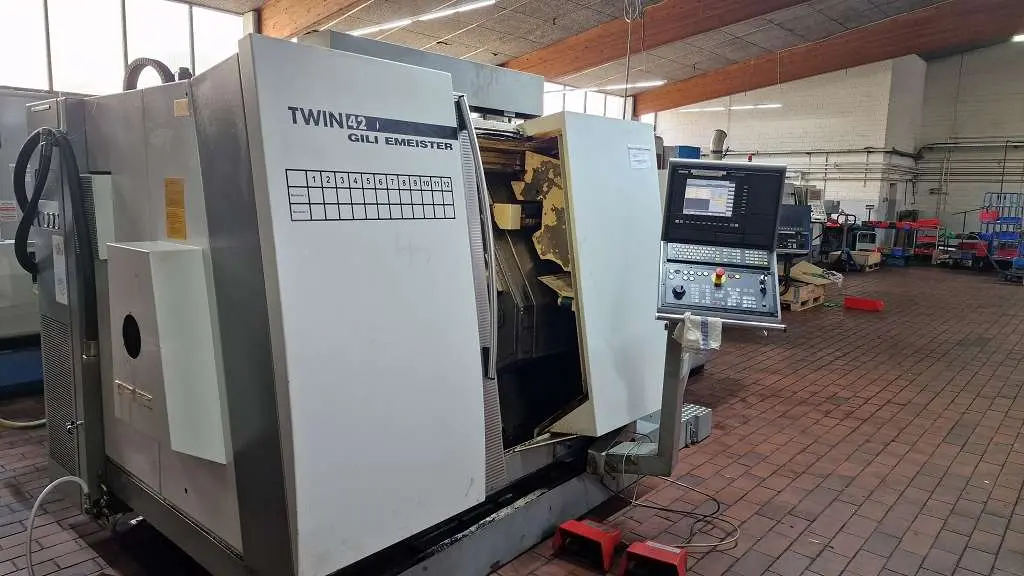

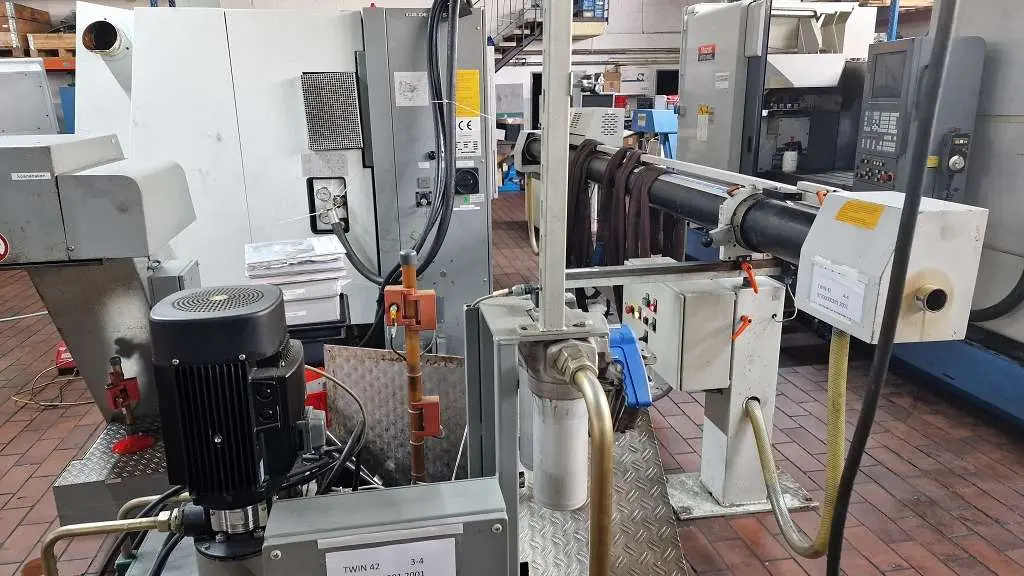

CNC Dreh- und Fräszentrum CNC Drehmaschine , B.j. 2001

"CNC Dreh- und Fräszentrum CNC Drehmaschine , B.j. 2001"

InseratNr. # P0179764
Maschinentyp: CNC Dreh- und Fräszentrum
Hersteller: GILDEMEISTER
Baujahr: 2001
Typ: TWIN 42
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p180594
  • ID: P0179764
  • 564
  • 2022-10-04
  • Preis
  • auf Anfrage
  • Erdmann Export-Import
  • Erdmann
  • Kundenservice von Erdmann Export-Import über WhatsApp  kontaktieren Herr Alexander Erdmann
  • +49 7131 124 17 80
  • Inserate online


HerstellerGILDEMEISTER
TypTWIN 42
Baujahr2001

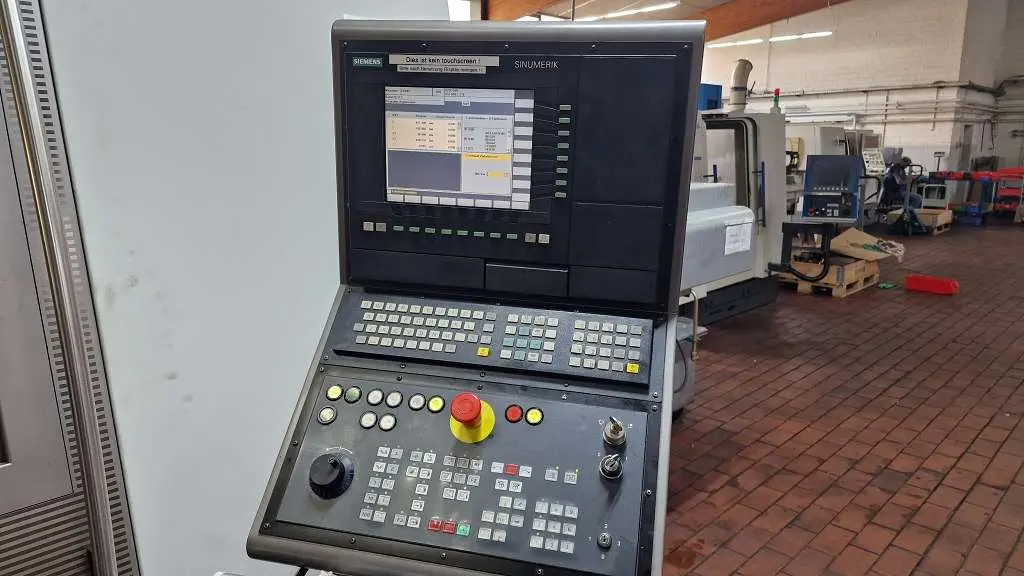

SteuerungSiemens SINUMERIK 840 D
Maschinengewicht ca.ca. 5300 kg
WerkzeugaufnahmeVDI 25
Drehzahlbereich35-7000
Drehdurchmesser220 mm
Angetriebene Werkzeuge12
Drehlänge320 mm
Werkzeugrevolver - Plätze12
Spindelbohrung45 mm
Technische Daten:

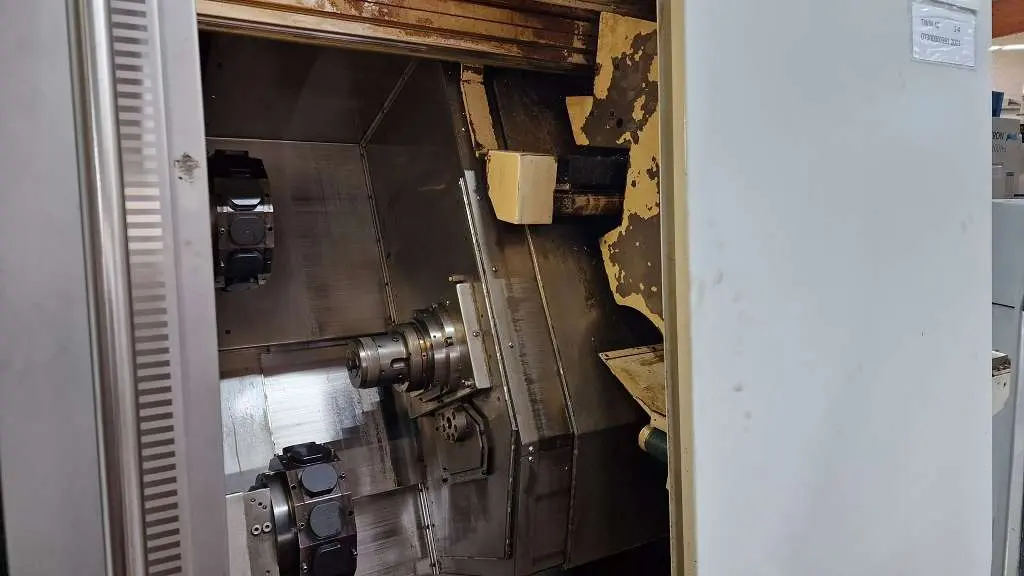

Arbeitsbereich
Umlauf -B: 145 mm
Dreh -B normal: 100 mm
Spindelabstand: 580 mm
Planweg/Langsweg X1/Z1 Schlitten 1 (oben): 220/320 mm
Planweg/Langsweg X2/Z2 Schlitten 2 (unten): 120/345 mm
Senkrechtweg Y1 Schlitten 1: + 30 mm
Langsweg Z3 Spindel2: 380 mm
Querhub (Hydr.) X3 Spindel 2: 145 mm

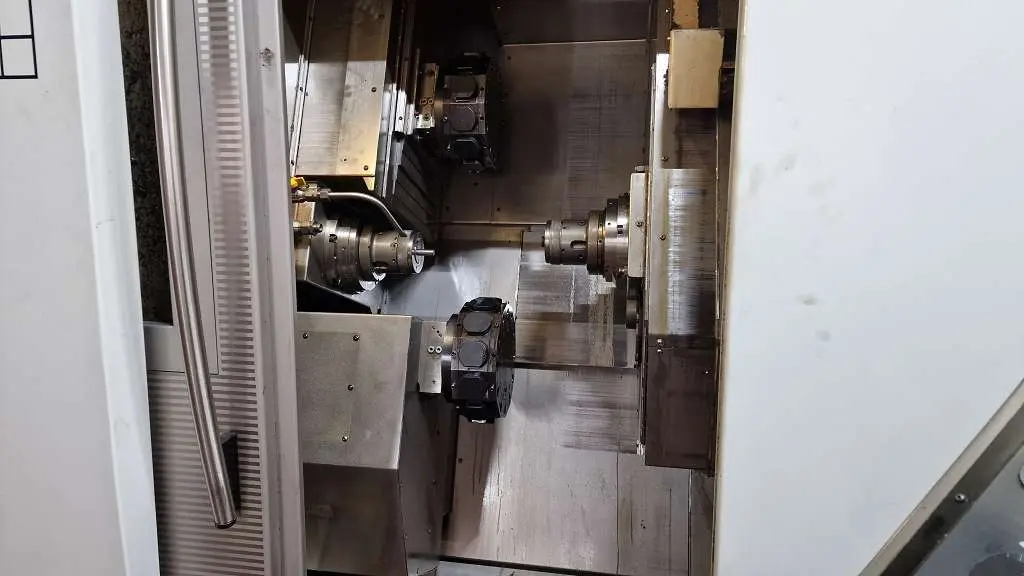

Spindel 1 und 2
Spannfutter -B: 140 mm

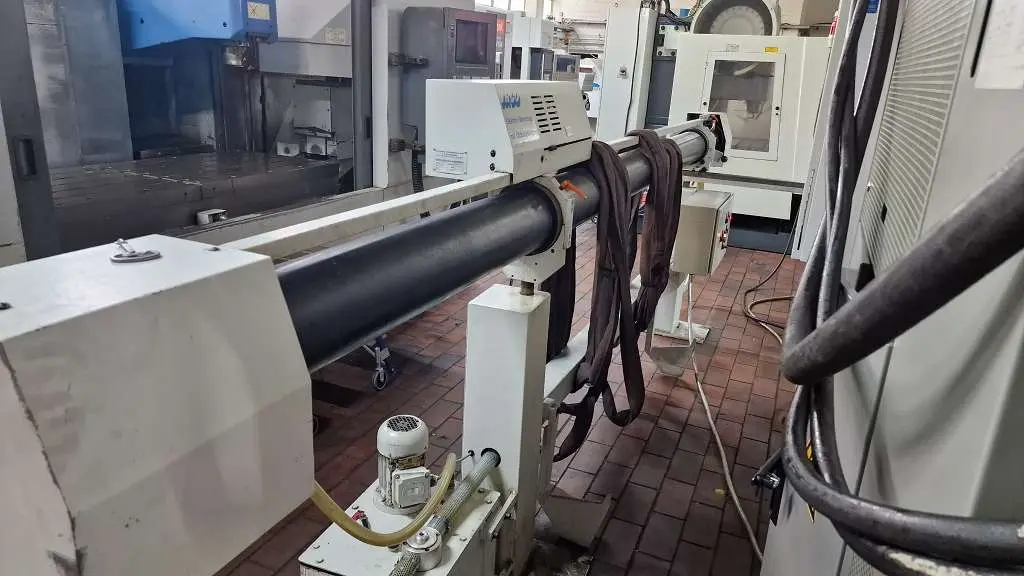

Stangen - 6 max.: 45 mm
Spindelkopf -B Flachflansch: 120 hs mm
Spindelbohrungs -B: 57 mm
Spannrohrinnen -B (Zugrohr) : 46 mm
Qycpp
B im vorderen Lager: 110 mm

Hauptantrieb 1 und 2
Antriebsleistung max. 40/100% ED: 35/35 kW
Drehzahlbereich min 1: 35-7000
Knickdrehzahl min-: 2240
Drehmoment max. 40/100% ED: 200/150 Nm
Antriebsart/Bereichszahl: AC/1
Ausfuhrung lntegrierter Sp: indelmotor
Drehzahl der C - Achse (Eilgang): 2000 min 1
Drehmoment der C - Achse (Haltemoment): 150 Nm

Schlitten 1 (Ausfiihrung ohne Y-Achse) (oben)
Eilganggeschwindigkeit X1, 2 / X3/ Z: 30/20/30 m/min
Vorschubkraft X / Z: 3,0/4,0 kN
Wegauflosung X / Z: 0,0005 mm
Motordrehmoment X / Z: 4,8/6,4 Nm
Motordrehzahl X / Z n -1: 3000
Gew.-SpindeIsteigung xB X1, 2 / X3/ Z: 20x25/10x32/20x32 mm

Schlitten 1 (Ausfiihrung mit Y-Achse) (oben)
Eilganggeschwindigkeit X1, 2 / X3/ Y / Z: 30 /20/15/30 m/min
Vorschubkraft X / Y / Z: 3,0/3,0/4,0 KN
Wegauflosung X / Y / Z: 0,0005 mm
Motordrehmoment X1, 2 / X3/ Y / Z: 4,8/6,4/2,4/6,4 Nm
Motordrehzahl X / Z: 3000 y-1
Gew.-Spindelsteigung xB X1, 2 / X3/ Y / Z: 20x25/10x32/10x25/
20x32 20x32


Schlitten 2 (unten)
Eilganggeschwindigkeit X1, 2 / X3/ Z: 30/20/30 m/min
Vorschubkraft X / Z: 3,0/4,0 3,0/4,0 kN
Wegauflosung X / Z: 0,0005 0,0005 mm
Motordrehmoment X / Z: 4,8/6,4 4,8/6,4 Nm
Motordrehzahl X / Z: 3000 n -1
Gew.-Spindelsteigung X1, 2 / X3 / Z: 20x25/10x32/20x32 mm



Schlitten 3 (Gegenspindel)
Eilganggeschwindigkeit: 30 m/min
Vorschubkraft Z: 4 kN
Wegauflosung Z: 0,0005 mm
Motordrehmoment Z: 6,4 Nm
Motordrehzahl Z: 3000 min-*
Gew.-SpindeIsteigung xB Z: 20x32 mm

Werkzeugtrager 1 und 2
Werkzeuganzahl: 12
Schaft -B nach DIN 69880: 25 mm
Anzahl d. angetr. Werkzeugstationen: 12
Leistung max. 40/100% ED: 3,8/2,1 kW
Drehmoment max. 40/100% ED: 10,0/7,0 Nm
Drehzahlbereich: 30-6000 min-’

Reitstock (Option)
Reitstockhub, hydraulisch betatigt: 230 mm
Reitstockkraft min./max.: 60/300 daN
Kornerspitze MK: 3

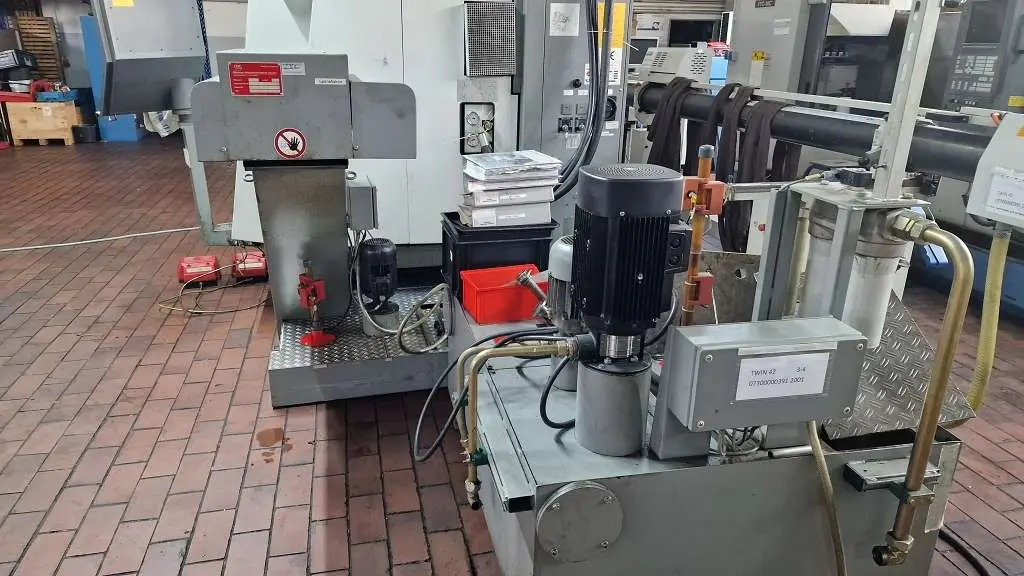

Hydraulik

Lnhalt: 10
Pumpenleistung: 2,2
Druck max.: 50 bar
Druck für Spanneinrichtung, Reitstock: 10-50 bar

Maschinentyp TWIN 42
Kuhlmitteleinrichtung
Inhalt: 220 l
Pumpenleistung: 1,7 kW
Fordermenge bei 6 bar: 20 I/min

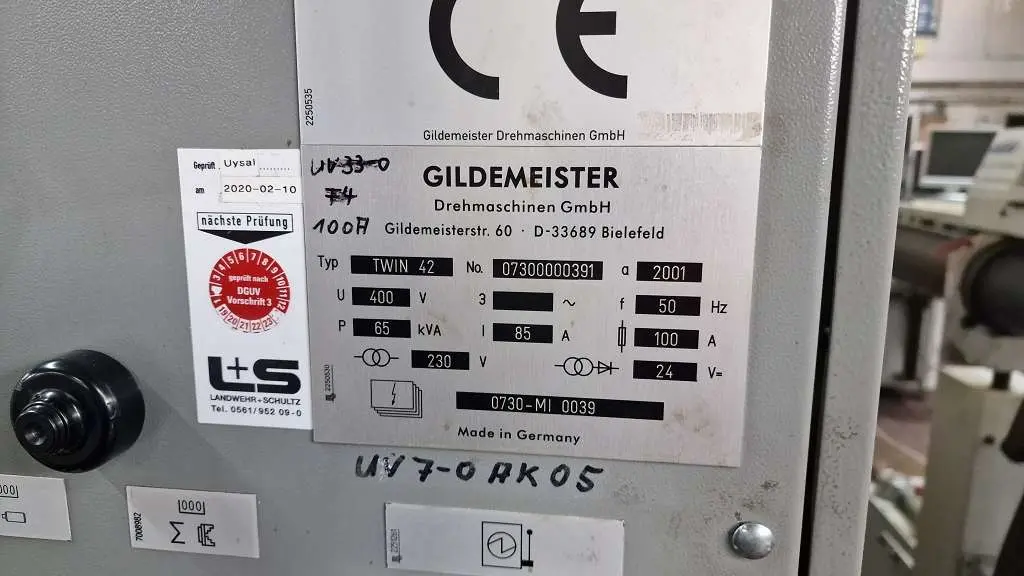

Elektrischer Energiebedarf
Anschlu0leistung: 65 kVA
Betriebsspannung: 400 V
Frequenz: 50 Hz
Absicherung (trage/VDE 0100) zul.: 100 A
Spannungsschwankung bei 400 V + 6% , -10%

Mage und Gewicht
Gesamtlange, mit Spaneforderer: 4460 mm
Gesamttiefe, mit Schaltschrank: 2342 mm
Gesamthohe, mit Schaltschrank: 1985 mm
Gewicht der Maschine inkl. Schaltschrank: ca. 5300 kg

Gerauschemissionswerte (Dauerschallpegel)
Arbeitsplatzbezogener Dauerschalldruckpegel: 77 db(A)

(DIN 45635 Teil 1-04.85 (ISO 3740-1980), gemessen
als Zerspanvorgang nach DIN 45635 Teil 1601- 07.78): 78 db(A)
- im Leerlauf nach DIN 45635 Teil 1601-07.78
