| Hersteller | MTE |
| Typ | BF 4700 |
| Baujahr | 2011 |

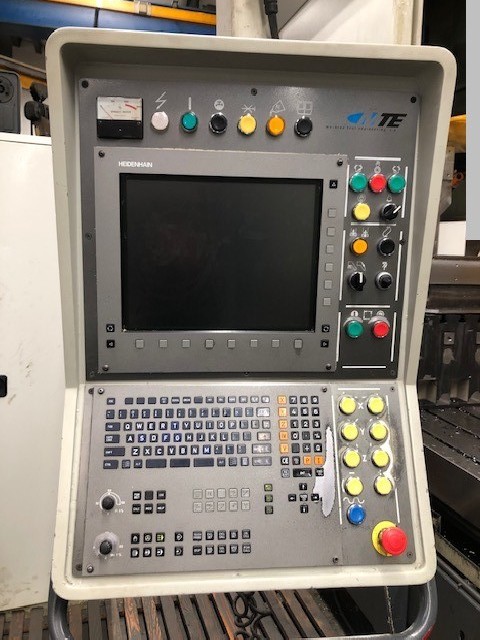

| Steuerung | : Heidenhain iTNC 530 |
| x-Weg | 4500 mm |
| y-Weg | 1200 mm |
| z-Weg | 1500 mm |
| Gesamtleistungsbedarf | 40 kVA |
| Anschlußleistung | : |
| Steuerung | CNC |
| Maschinengewicht | 22,5 t |
| Vorschübe | : |
| Antriebsleistung | : |
| Raumbedarf ca. | 10 x 4 x 3,6 m |
| Maschinenleuchte |  |
| Hauptantrieb | und Vorschübe über bürstenlose AC-Montoren "Siemens" |
| Verfahrweg ca. | : |
| Tisch | : |
| Lieferzeit | Ende Juni 2021 |
| Preis |
Auf Anfrage |
Maschinenart: Bettfräsmaschine - Universal
CNC Universal Bettfräsmaschine ohne Werkzeugwechsler
- Längsweg des Tisches (x): 4.500 mm
- Querweg des Frässchlittens (y): 1.200 mm
- Senkrechtbewegung (z): 1.500 mm
- Tischlänge: 4.700 mm
- Tischbreite: 1.200 mm
Spindel - Universal Fräskopf:
- Aufnahmekegel: ISO 50 DIN 69871A
- Werkzeugspannkraft: daN 1500
- Stufenlose Spindeldrehzahlen
- niedriger Bereich: U/min 40 - 461
- mittlerer Bereich: U/min 462 - 1202
- hoher Bereich: U/min 1203 - 3000

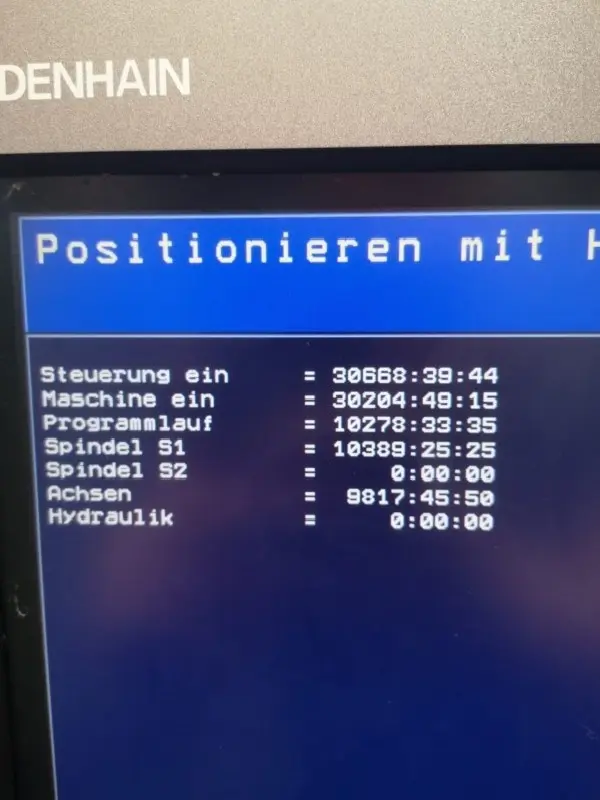

- Spindellaufzeit: ca. 10.500
- Drehmoment: Nm 1.460
- Leistung: KW 30
- Eilgang: mm/min 15.000
- Arbeitsvorschub: mm/min 0 - 12.000
KVA 40
Platzbedarf/ Gewicht:
- Länge: ca. 10.014 mm
- Höhe: ca. 3.575 mm
- Breite: ca. 4.050 mm
- Gewicht: ca. 22.500 kg
Ausstattung:

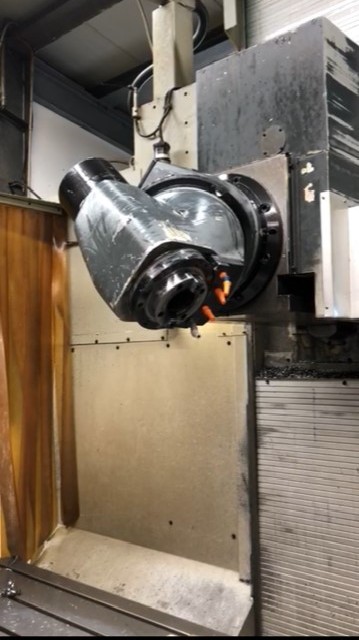

Schwenkbarer Fräskopf mit hydraulischer Werkzeugklemmung
Max. Drehzahl 3.000 U/min; 2,5 ° Indexierung mit Hirtverzahnung
3 Drehzahlbereich mit automatischer Umschaltung.
Höchste Antriebsleistung 30 KW
Wärmekompensation des Auslegers (y-Achse)
Zahnräder im Getriebekasten sind schrägverzahnt; sie wurden aus
Chrom-Nickel-Stahl hergestellt und sind gehärtet und präzisionsgeschliffen
Separater Ölkühler für Spindelgetriebe
Lineares Messsystem "Heidenhain" (0,001mm) in allen Achsen
Gehärtete und geschliffene Führungen in allen Achsen
Hydraulischer Gewichtsausgleich in der Vertikalachse
Automatische Zentralschmierung der Achsen und Kugelrollspindeln
Unabhängige Kühlmittelanlage mit breiter umlaufender Auffangrinne zur optimalen
Späneentnahme
Teleskopische Schutzabdeckung der Führungen und Spindel der X-Achse
Tragbares elektronisches Handrad "Heidenhain HR-410" mit Achsenwahl
Elektronisches Fußpedal für Werkzeugklemmung in der Spindel
Vorbereitung zum Anschluss von "Heidenhain"-Tastsystemen
Späne-Spritzschutzverkleidung, gemäß CE-Norm (keine Vollschutzkabine)
Sicherheitsumzäunung im rückwärtigen Bereich der Maschine gemäß CE-Vorschriften
mit einer Zugangstür. Die Tür ist mit einem Sicherheitsschalter ausgerüstet und
im Notauskreis der Maschine integriert
Lackierung graphitgrau RAL 7025/ achatgrau RAL 7038
Verkauft
