| Hersteller | HYUNDAI |
| Typ | F 660 M |
| Baujahr | 2019 |
| Steuerung | Siemens 828D |
| Spindeldrehzahlen | : 15.000 U/min |
| x-Weg | 1400 mm |
| y-Weg | 660 mm |
| z-Weg | 635 mm |
| Gesamtleistungsbedarf | kW |
| Steuerung | CNC |
| Maschinengewicht | t |
| Spindelstock | mit Hochpräzisions- Kugellagern |
| Raumbedarf ca. | m |
| Tischgröße | : 1600 x 650 mm |
| Eilgänge x/y/z | : 36/36/30 m/min |
| Kühlmittelpistole |  |
| Werkzeugvermessung | mit Laser, |
| Kühlmittelbehälter | 350 L |
| Spindel | , Druckluftstrahl, Werkzeugmesssung, |
| Drehmoment | : 95/167 [max] Nm |
| Lieferzeit | Sofort |
| Durchmesser | 110 mm für Anschluß KA Rohr! |
| Automatische Werkzeugvermessung | - Laser |
| Preis |
Auf Anfrage |
| Ausführung | "Standard" |

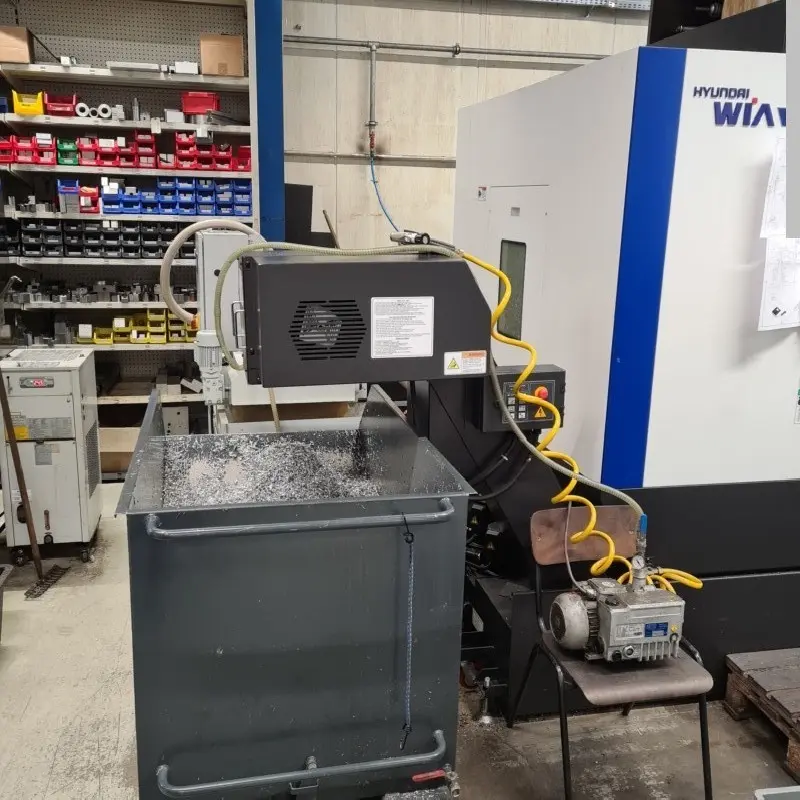

| Scharnierbandspäneforderer | mit |

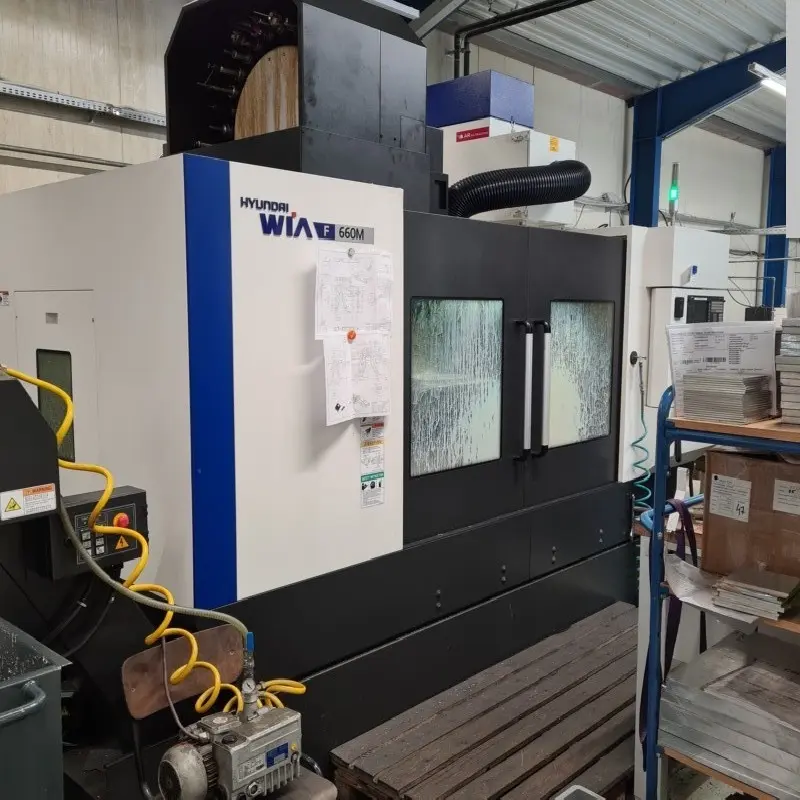

Maschinenart: Bearbeitungszentrum - Vertikal
3-Achs-Bearbeitungszentrum
mit Rollen-Linearführungen in Kreuztischbauweise
für die Bearbeitung von Formwerkzeugen
--- Technische Daten ---
Verfahrwege X/Y/Z : 1.400/660/635 mm
Spindel BBT40 : 22/25 [max] kW
Werkzeugwechselzeit Span-Span : 3,9 s
Maximaltischbelastung : 1.300 kg
--- Ausstattung ---
Built-In Spindel
4 Linearführungsbahnen in der Y- Achse
Kugelumlaufspindel mit Doppelverankerung
24 Werkzeugplätze BBT 40
T- Nutentisch
Standard Kühlmitteldüsen
Bettspühlung
USB Schnittstelle
Einfarbige Signalleuchte
Hyundai-WIA-Mold-Package:
AICCII 200 block, HW-MCS,HW-AFC,
Auto Abschaltung, Wärmekomepenstation
Werkzeugaufnahm HSK-A63
seitlichem Auswurf
Innenkühlung 30 Bar
Automatische Druckluftzufuhr
Magazinerweiterung auf 30 Werkzeugplätze
Hoher Vollkörperständer 300 mm
Z-Achsenweg erhöhen
3-Signal-Lamp
Siemens Shop Mill
Dialogprogrammierung, einfach und bequem
• Effektive Spezifikationen für die Produktion
kleiner Chargen
• Schrittweiser Betrieb ohne Kenntnis von DIN/
ISO-Code möglich
Siemens 3D Simulation
• 3-dimensionale (3D-) Bestätigung der
vollständigen Bearbeitungskonfiguration des
NC-Programmes möglich (Option).
• Mit Standards für 2-dimensionale Simulation
(2D).
• Die Simulation des NC-Programms kann
während der Bearbeitung bestätigt werden.
Renshaw NC4
AUTO WORK - Renishaw OMP60
Werkstückvermessung mit 3 D Taster,
RENISHAW OMP 60
Arno 2VF Plus Serie
Luftreiniger mit Saugöffnung Ø 150 / 200, Gewicht
95Kg;
Luftleistung 2700 / 3300 m3/h, Leistung: 1,5 kW;
ausgestattet mit 5 Filterstufen:
Stufe 1: Selbstreinigender Zentrifugalkondensator
Stufe 2: Vorfilterung durch FMP23;
Stufe 3: Filterung durch Koaleszenzeffekt FTU23
Stufe 4: Filterung und Schalldämmung FPN3
Filterleistung > 95%
Entspricht europäischen Normen EN 779
Stufe 5: Filter hohe Filtrierleistung bis 99,95% für
Teilchen = 0,15 (Mikronebel - Mikrostaub-
Rauch)
+ Motorschutzschalter
+ Sichtkontrolle für Filterverstopfung
Incl. Halterung zur Installation auf der Maschine.

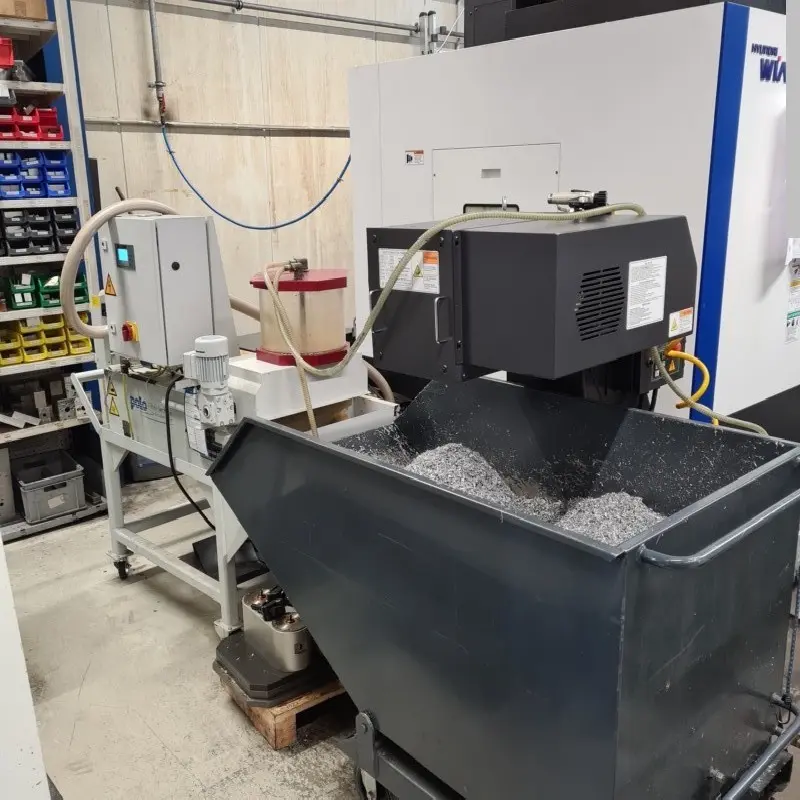

Schrägbettfilter SB-A0.3, fahrbar
Pos. 2.1
POLO Artikel Nr. SB-A0.3_ST
1 Stück SB-A0.3 POLO-Schrägbettfilter
Funktion, Maße und Aufbau nach Prospekt
- Freier Auslauf ca.403 x 440 mm
- Filterfläche: 0,3 m²
- Vliesbreite: 500 mm
- Behälter in Stahl
- Wellen in Stahl
- Förderkette in C-Stahl
- Anstrich RAL 7035
komplett mit:
Pos. 2.1.001
1 Stück Einlaufverteiler
mit Einlaufanschluß R2" AG
DIN 2982 Mat: ST
reduziert auf Muffenschieber 1 1/4"
mit Schlauchtülle endend
Pos. 2.1.002
1 Stück Reduzierung des freien Auslaufbereiches
auf einen vertikalen Auslaufstutzen,
Pos. 2.1.003
1 Stück Getriebemotor Standard
Verkauft
