| Hersteller | HERMLE |
| Typ | C 600 V |
| Baujahr | 1999 |
| Maschinengewicht ca. | 65 |
| x-Weg | 600 |
| y-Weg | 450 |
| z-Weg | 450 |
| Gesamtleistungsbedarf | 15 |
| Raumbedarf ca. |  |

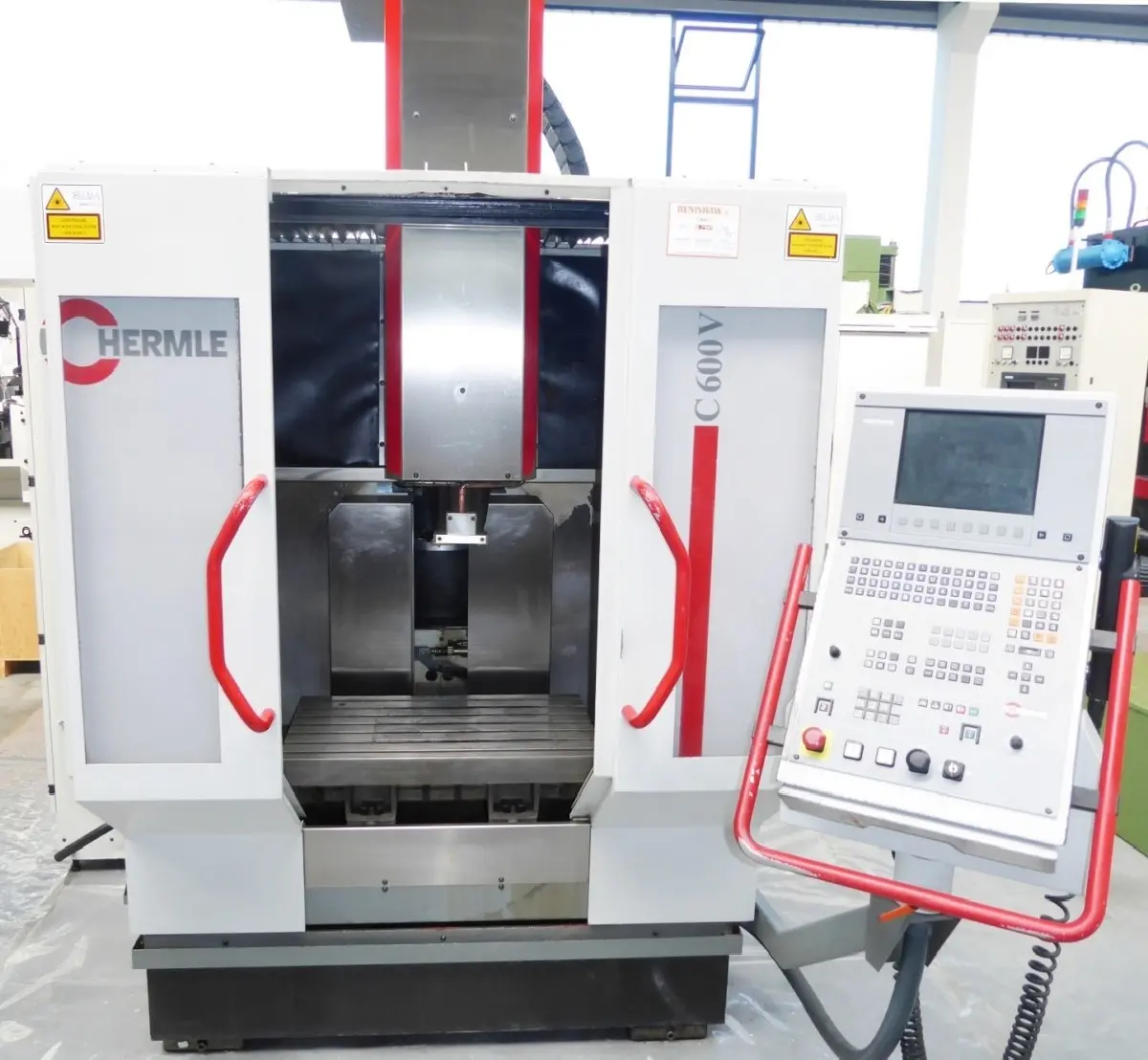

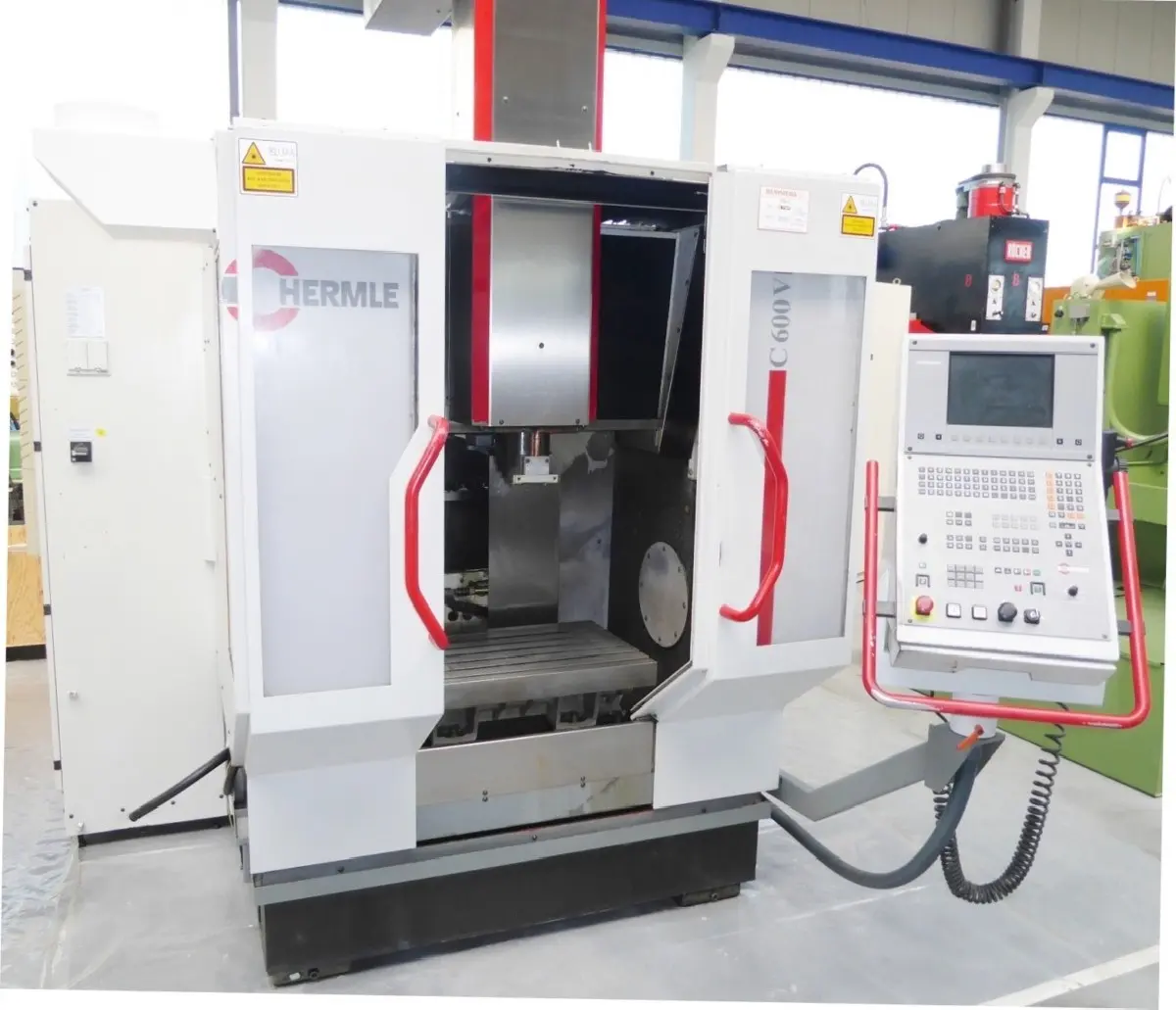

H E R M L E
CNC – gesteuerte 3-Achsen Vertikal-Bearbeitungszentrum
Type C 600 V in „GANTRY“ - Bauweise
Baujahr 1999 # 13 10x
________________________________________________________________________________
_____
Fräskopf-Unterschlitten längs X 600 mm
Fräskopf-Querschlitten quer Y 450 mm
Frässpindelschlitten senkrecht Z 450 mm
Ausladung des Vertikalspindel ca. 15 – 465 mm
Einbauhöhe unter V-Spindel ca. 100 – 600 mm
Tischgröße (Winkeltisch) 800 x 465 mm
Werkstückgewicht Tisch maximal ca. 1.000 kg
Spindelaufnahme SK 40
Spindeldrehzahlen vertikal, stufenlos regelbar 20 – 12.000 U/min.
Vorschübe/Eilgänge stufenlos 2 – 35.000 mm/min.
Eilgänge x/y/z 35.000 mm/min.
Vorschubkraft ca. 6 NM
Spindelantrieb 7 kW
Gesamtantrieb ca. 15 kW - 400 V - 50 Hz
Gewicht ca. 6.500 kg
Zubehör / Sonderausstattung:
• HEIDENHAIN 3-Achsen-Bahnsteuerung Type TNC 430mit Grafik und diversen
Unterprogrammen und Optionen, mobiles elektronisches Handrad, Sperrluft für
Maßstäbe,
Messtaster RENISHAW OMP 60 , etc.
• Maschinenbett aus Mineralguss mit hohen Dämpfungs-Eigenschaften,
fundamentfreie Aufstellung, statische und dynamische Stabilität, modifizierte
Gantrybauweise,
• Stabiler Vertikalkopf mit gekühlter Motorspindel bis 12.000 U/Min.
Drehzahl,
• Werkzeugwechsler 30-fach, hinter der Frässpindel verbaut mit Pick-Up-
system, Ringmagazin,
Spindelaufnahme ISO 40
• BLUM Laser Type NT zur Werkzeugvermessung und Bruchkontrolle, jedoch von
der Maschine
demontiert
• Einfache Kühlmitteleinrichtung mit Spänefang zum Ausziehen und Spritzdüsen
vor und hinter der
Spindel
Kabinendach und mit zwei Schiebetüren vorne, Koordinaten Spannplatte für
Werkstücke mit
diversen Spannklötzen, etc.
Verkauft
