Bearbeitungszentrum - Vertikal DECKEL-MAHO DMG DMF 360 Linear, B.j. 2003

"Bearbeitungszentrum - Vertikal DECKEL-MAHO DMG DMF 360 Linear, B.j. 2003"

InseratNr. # P0182677
Maschinentyp: Bearbeitungszentrum - Vertikal
Hersteller: DECKEL-MAHO DMG
Baujahr: 2003
Typ: DMF 360 Linear
Zustand: gebraucht
Betriebsstunden: h
Referenznummer: p183507
  • ID: P0182677
  • 69
  • 2023-01-16
  • Preis
  • auf Anfrage
  • KEMMERICH Werkzeugmaschinen GmbH
  • KEMMERICH
  • Herr Andreas Kemmerich
  • +49 2173 207474
  • Inserate online


  • KEMMERICH Werkzeugmaschinen GmbH

  • Herr Andreas Kemmerich
  • Im Rottfeld 1a, Deutschland

  • Anfrage senden
HerstellerDECKEL-MAHO DMG
TypDMF 360 Linear
Baujahr2003
SteuerungSiemens 840 D
Werkzeugaufnahmeyes
x-Weg3600 mm
y-Weg920 mm
z-Weg820 mm
Gesamtleistungsbedarf92 kVA
EilgangY-, Z-Achse 60 m/min.
GewichtMaschine mit max. Gewicht für Werkstück, 33.150 kg
Drehzahlim Einrichtbetrieb 20 – 800 U/min.
SteuerungCNC
Maschinengewichtyes
Aufspannfläche4.200 x 900 mm
Späneförderer1.300 x 8.900 x 1.700 mm
Werkzeugwechslermit Magazin HSK-A100
Werkzeugdurchmessermax. 100 mm
Werkzeuggewicht max.yes
Antriebsleistung32 KW (100% ED)
Raumbedarf ca.10,00 x 6,50 m
VorschubgeschwindigkeitX-, Y-, Z-Achse bis 20.000 mm/min.
Eilgang X-Achse100 m/min.
T-Nuten - Abstand100 mm
Arbeitsbereich:
x-Achsebei direktem Meßsystem 0,012mm
Anzahl der T-Nuten9 Stück
Vorschubantriebyes
Transportmaßeca. (L x B xH)
Magazinplätze30 Stück
Drehzahlen stufenlosprogrammierbar 20 – 10.000 U/min.
Hauptantrieb:
Werkzeugund Betriebsstoffe,
Längex Breite der Maschine ohne Ausbaustufen 6.250 x 9.250 mm
Höheder Maschine max. 3.280 mm
Drehmoment196Nm (100% ED)

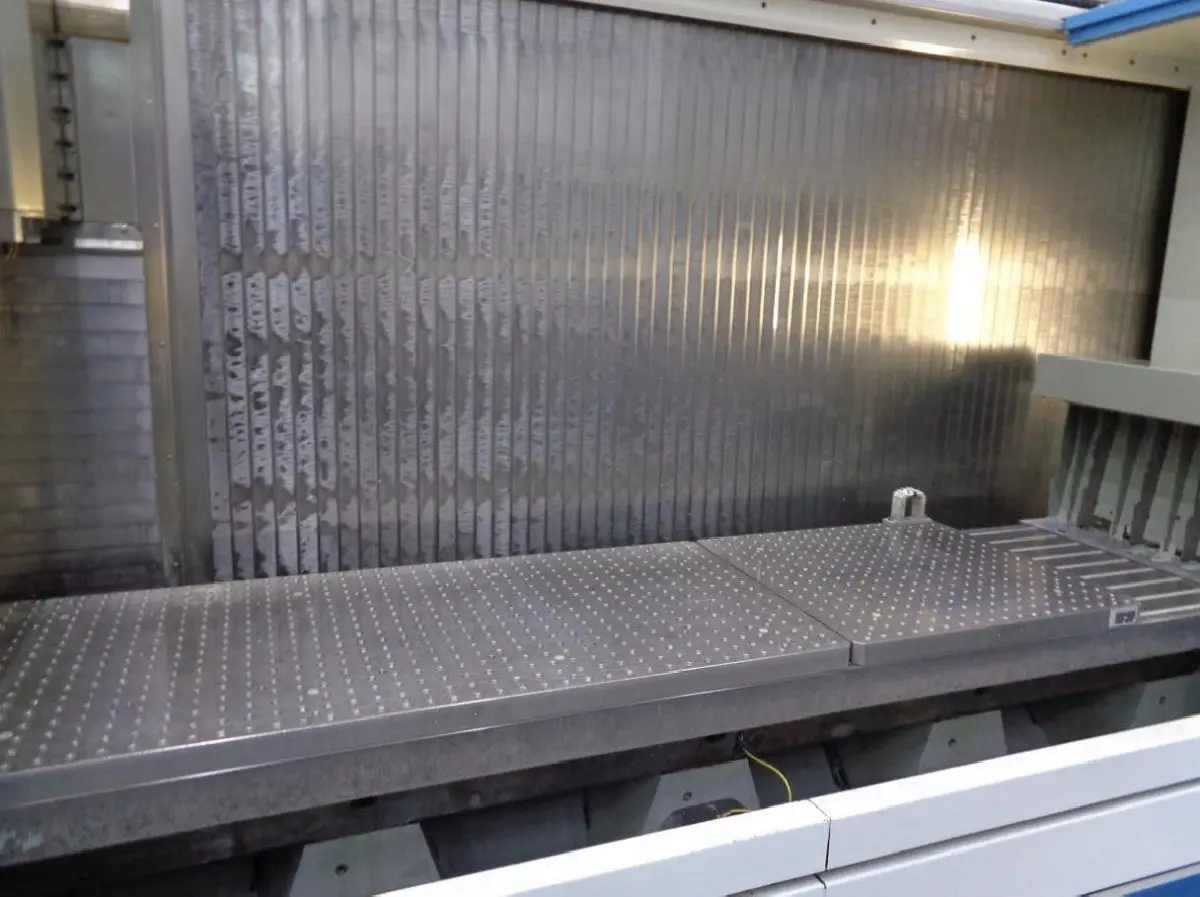

Arbeitstisch:
Verfahrweg B-Achsemit rechts 1.399 mm
Fahrwegyes
LieferzeitFebruar 2023
EingabefeinheitX-, Y-, Z-Achse 0,01mm
Preis Auf Anfrage
Starrer Tisch(tischmittig) 4.200 kg
Auflösung0,001mm
Maschinenart: Bearbeitungszentrum - Vertikal
- CNC Steuerung Siemens Sinumerik NC 840 D Powerline

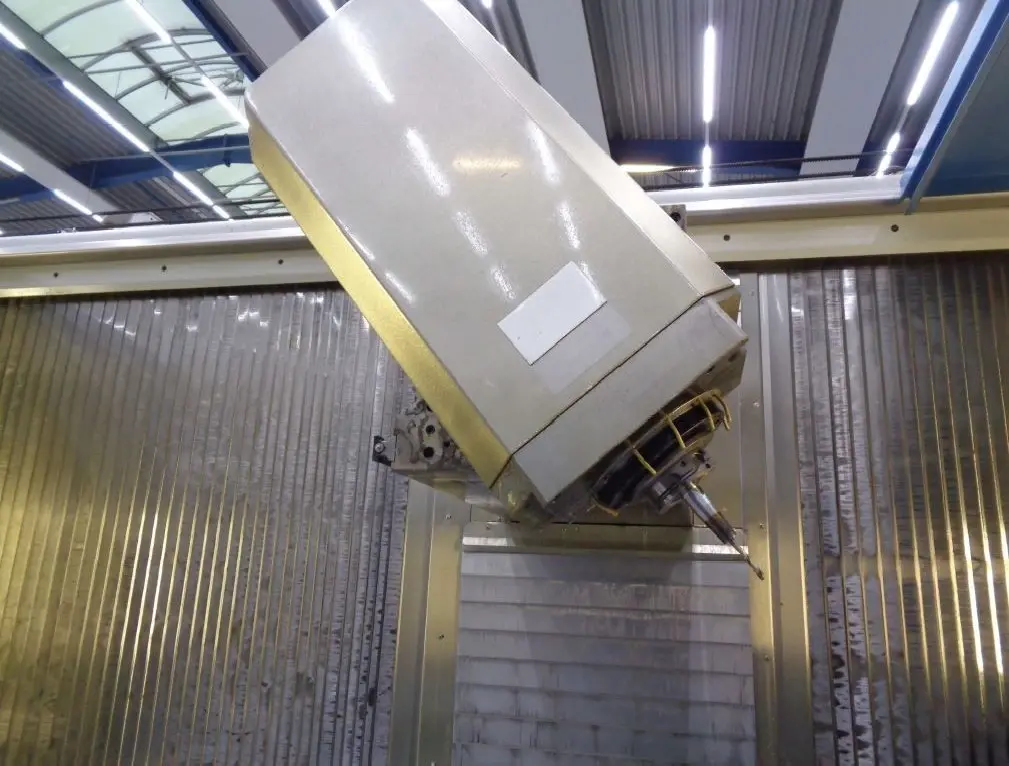

- Gesteuerte B-Achse, Schwenkfräskopf, 1 Grad Indexierung
- 30-fach Werkzeugwechsler
- Hydraulikanschluß für Schnellspannsystem

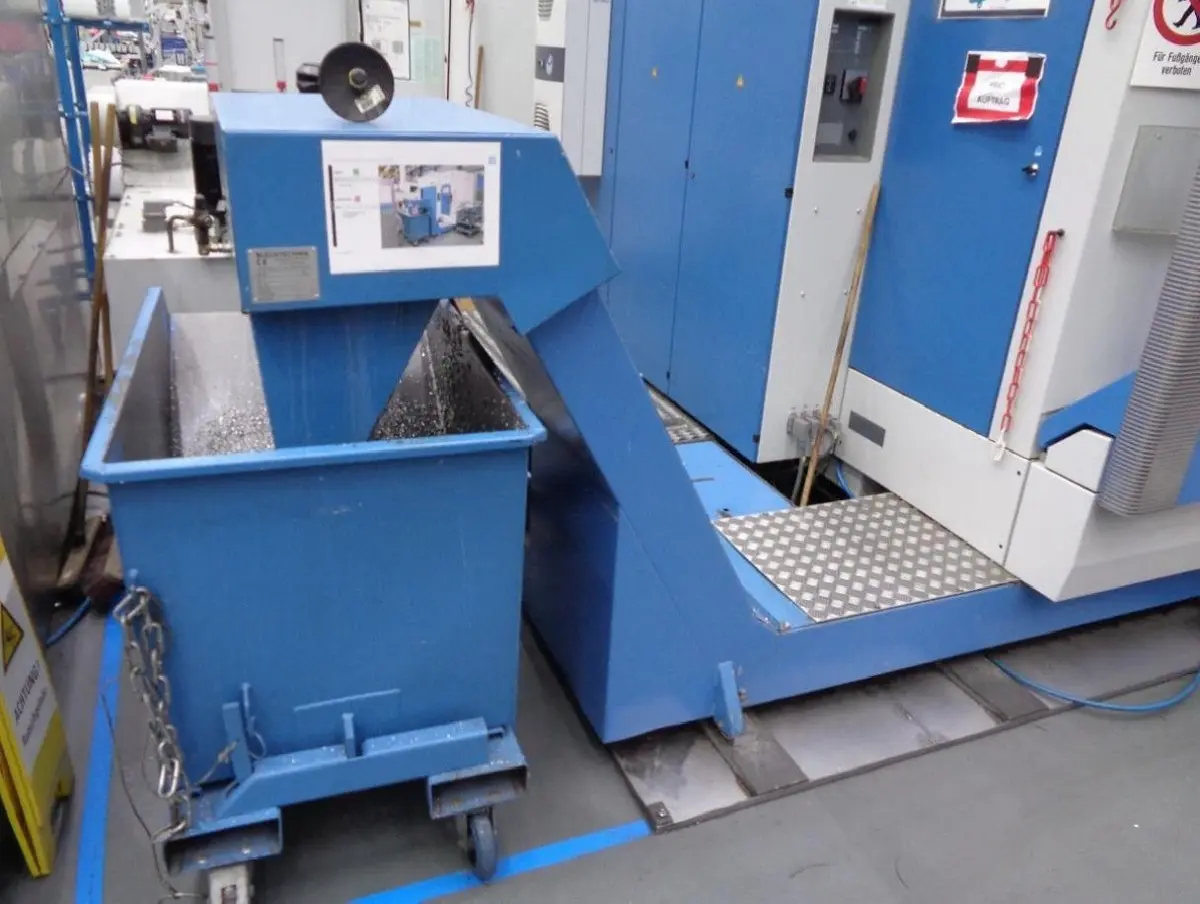

- Späneförderer

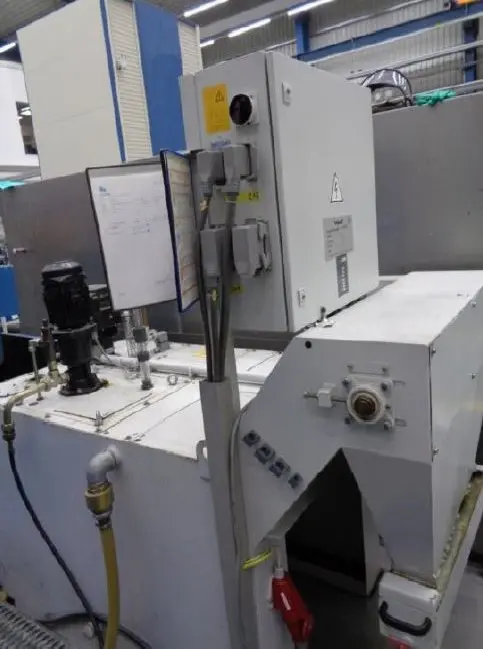

- Kompakt Filteranlage, 900 Liter Volumen
- Innere Kühlmittelzufuhr durch die Arbeitsspindel
ohne Zwischenstand 3.600 mm
mit Zwischenstand 2 x 1.450 mm
mit Hirthverzahnung Verfahrweg links 1.205 mm
mit Hirthverzahnung Verfahrweg rechts 1.288 mm
Richtnut Mitte Tisch 1 Stück / 18 H7
Spannnuten 8 Stück / 18 H12
Zulässige Belastung des Arbeitstisches
48 KW (40% ED)
294Nm (40% ED)
Einrichtbetrieb X-, Y-, Z-Achse 20 – 2.000 mm/min.
Wegmeßsystem
Positionstoleranz
Y-, Z-Achse bei direktem Meßsystem 0,010mm
Arbeitsspindel HSK:
Hohlschaftkegel HSK-A100 DIN 69893
0 – 8.000 U/min.
max. Werkzeuglänge 360 mm
8.001 – 10.000 U/min.
max. Werkzeuglänge 300 mm
bei autom. Werkzeugwechsel 12 kg
max. Werkzeug-Gesamtgewicht im Magazin 240 kg
Pick Up-Magazin Plätze (zusätzlich im Arbeitsraum verbaut) 5 Stück
Max. Werkzeuglänge 450 mm
1.6.3 Gewicht und Maße
Maschine 28.000 kg
Mit Regalsystem 29.500 kg
Aufstellgewicht
Kühlschmierstoffanlage
Transportgewicht
Maschine mit Boden ca. 29.200 kg
Maschine mit Regalsystem und Boden ca. 30.700 kg
Maschine mit Boden 3.400 x 6.900 x 3.190 mm
Maschine mit Regalsystem und Boden 3.400 x 7.830 x 3.220 mm
Kühlschmierstoffanlage 800 x 6.800 x 550 mm
Einbringmaße
Maschine 3.392 x 6.880 x 2.880 mm
Maschine mit automatischer Türöffnung 3.392 x 6.880 x 3.033 mm
Maschine mit Regalwandmagazin 3.392 x 7.811 x 2.880 mm
Anmerkung:
OHNE Spannplatten.
